Ürün ayrıntıları:
|
| Tip: | Yastık Blok Ünitesi | Rulman tipi: | Bilye |
|---|---|---|---|
| Bitiş Türü: | Açık | Cihaz kilitleniyor: | Ayar vidası |
| Ev materyalleri: | Paslanmaz Çelik 440C, Paslanmaz Çelik 420 | Rulmanların Malzemesini Yerleştirin: | Paslanmaz Çelik 440C, Paslanmaz Çelik 420 |
| Sızdırmazlık çözümü: | Tek Dudak Temaslı Arazi Sürme Lastiği | Yağlama: | yeniden yağlanabilir |
| Standarda Uygunluk: | ISO, JIS, Kuzey Amerika Standardı | Uygulamalar: | Yiyecek ve içecek işleme ve paketleme, Konveyör sistemleri, Asansör sistemleri, Tarım makineleri |
| Vurgulamak: | 2 cıvatalı ağır hizmet yastık blok yatakları,ağır hizmet yastık blok yatakları Yeniden yağlanabilir,yastık blok ünitesi SUCP203 |
||

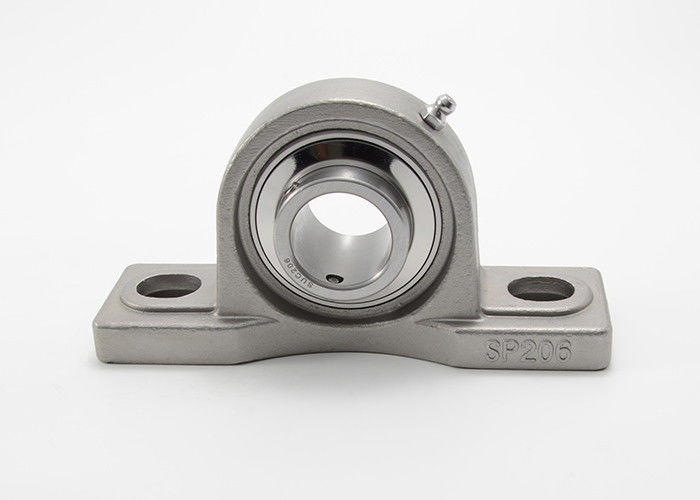

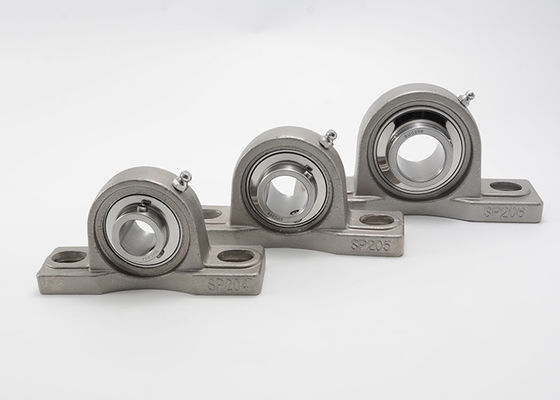

Yastık Blok Rulman Üniteleri Ağır Hizmet Tipi Paslanmaz Çelik Rulman 2 Cıvata SUCP203
Çok yönlülükleri ve uygun maliyetli olmaları nedeniyle, birçok endüstriyel uygulamada bilyalı rulman üniteleri kullanılmaktadır.
Bilyalı rulman üniteleri, bir mahfazaya monte edilmiş bir rulmandan oluşur.Ek yatak, küre şeklinde (dışbükey) bir dış yüzeye ve üniteyi mile kilitlemek için bir mekanizma içeren uzatılmış bir iç bileziğe sahip bir sabit bilyalı yataktır.Mahfazalar buna uygun olarak küre şeklinde fakat içbükey bir deliğe sahiptir.

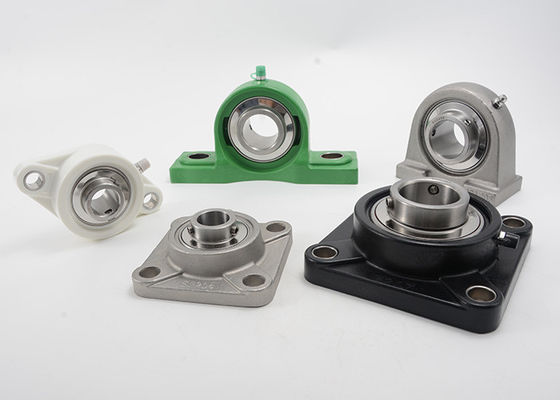

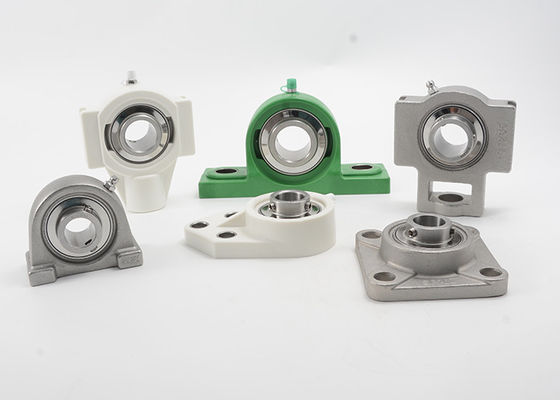

MOUETTE yastık (plummer) blok bilyalı yatak üniteleri, bir destek yüzeyine cıvatalanabilen bir yuvaya monte edilmiş bir geçme yataktan oluşur.Standart ünite muhafaza tasarımları arasında dökme demir, kompozitler, preslenmiş çelik ve paslanmaz çelik malzemeler bulunur.MOUETTE, esas olarak paslanmaz çelikten gövde ve rulman yatakları üretti;veya yatakları paslanmaz çelik, ancak gövdeyi plastik malzemeden yerleştirin.
Ayrıca MOUETTE Food Line Paslanmaz Çelik Yastık Blok Rulmanları, en zorlu yiyecek ve içecek ortamları için hijyenik ve yüksek performanslı yatak ünitesi çözümleri sunar.
Temelde Uygulamalar:
Paslanmaz Çelik Bölünmüş Yastık Blok Rulman Üniteleri SUCP2 Serisi Özellikler:
|
Rulman Ünitesi Parça No. |
Delik Çapı | boyut(mm) |
Rulman Parça No. |
Konut Parça No. |
Net ağırlık / kilogram) |
||||||||||
| d | h | a | e | b | S1 | Ö2 | g | W | S | B | |||||
| içinde | mm | ||||||||||||||
| SUCP201 SUCP201-8 SUCP202 SUCP202-10 SUCP203 SUCP203-11 |
1/2
5/8
11/16 |
12
15
17 |
33.3 |
127 |
96 |
36 |
13 |
19 |
13 |
60 |
12.7 |
31 |
SUC201 SUC201-8 SUC202 SUC202-10 SUC203 SUC203-11 |
SP203 |
0,75 |
|
SUCP204 SUCP204-12 |
3/4 | 20 | 33.3 | 127 | 95 | 38 | 13 | 19 | 14 | 65 | 12.7 | 31 | SUC204 SUC204-12 | SP204 | 0,73 |
|
SUCP205 SUCP205-14 SUCP205-15 SUCP205-16 |
7/8 15/16 1 |
25 |
36.5 |
140 |
105 |
38 |
13 |
19 |
15 |
71 |
14.3 |
34.1 |
SUC205 SUC205-14 SUC205-15 SUC205-16 |
SP205 |
0.91 |
|
SUCP206 SUCP206-17 SUCP206-18 SUCP206-19 SUCP206-20 |
1-1/16 1-1/8 1-3/16 1-1/4 |
30 |
42.9 |
165 |
121 |
47 |
17 |
21 |
17 |
83 |
15.9 |
38.1 |
SUC206 SUC206-17 SUC206-18 SUC206-19 SUC206-20 |
SP206 |
1.32 |
|
SUCP207 SUCP207-20 SUCP207-21 SUCP207-22 SUCP207-23 |
1-1/4 1-5/16 1-3/8 1-7/16 |
35 |
47.6 |
167 |
127 |
48 |
17 |
21 |
18 |
93 |
17.5 |
42.9 |
SUC207 SUC207-20 SUC207-21 SUC207-22 SUC207-23 |
SP207 |
1.72 |
|
SUCP208 SUCP208-24 SUCP208-25 |
1-1/2 1-9/16 |
40 | 49.2 | 184 | 137 | 54 | 17 | 21 | 18 | 100 | 19.0 | 49.2 |
SUC208 SUC208-24 SUC208-25 |
SP208 | 2.14 |
|
SUCP209 SUCP 209-26 SUCP209-27 SUCP209-28 |
1-5/8 1-11/16 1-3/4 |
45 |
54.0 |
190 |
146 |
54 |
17 |
21 |
20 |
106 |
19.0 |
49.2 |
SUC209 SUC209-26 SUC209-27 SUC209-28 |
SP209 |
2.45 |
|
SUCP210 SUCP210-29 SUCP210-30 SUCP210-31 SUCP210-32 |
1-13/16 1-7/8 1-15/16 2 |
50 |
57.2 |
206 |
159 |
60 |
20 |
25 |
22 |
114 |
19.0 |
51.6 |
SUC210 SUC210-29 SUC210-30 SUC210-31 SUC210-32 |
SP210 |
3.10 |
|
SUCP211 SUCP211-32 SUCP211-33 SUCP211-34 SUCP211-35 |
2 2-1/16 2-1/8 2-3/16 |
55 |
63.5 |
219 |
171 |
60 |
20 |
25 |
23 |
126 |
22.2 |
55.6 |
SUC211 SUC211-32 SUC211-33 SUC211-34 SUC211-35 |
SP211 |
3,85 |
|
SUCP212 SUCP212-36 SUCP212-37 SUCP212-38 SUCP212-39 |
2-1/4 2-5/16 2-3/8 2-7/16 |
60 |
69.8 |
241 |
184 |
70 |
20 |
25 |
25 |
137 |
25.4 |
65.1 |
SUC212 SUC212-36 SUC212-37 SUC212-38 SUC212-39 |
SP212 |
5.10 |
|
SUCP213 SUCP213-40 SUCP213-41 |
2-1/2 2-9/16 |
65 | 76.2 | 265 | 203 | 70 | 25 | 30 | 27 | 150 | 25.4 | 65.1 |
SUC213 SUC213-40 SUC213-41 |
SP213 | 6.26 |
|
SUCP214 SUCP214-42 SUCP214-43 SUCP214-44 |
2-5/8 2-11/16 2-3/4 |
70 |
79.4 |
265 |
210 |
72 |
25 |
30 |
27 |
155 |
30.2 |
74.6 |
SUC214 SUC214-42 SUC214-43 SUC214-44 |
SP214 |
6.90 |
| SUCP215 SUCP215-45 SUCP215-46 SUCP215-47 SUCP215-48 |
2-13/16 2-7/8 2-15/16 3 |
75 |
82.6 |
274 |
217 |
74 |
25 |
31 |
28 |
162 |
33.3 |
77.8 |
SUC215 SUC215-45 SUC215-46 SUC215-47 SUC215-48 |
SP215 |
7.62 |
|
SUCP216 SUCP216-50 |
3-1/8 |
80 | 88.9 | 292 | 232 | 78 | 25 | 31 | 30 | 172 | 33.3 | 82.6 | SUC216 SUC216-50 | SP216 | 9.03 |
|
SUCP217 SUCP217-52 |
3-1/4 |
85 | 95.2 | 309 | 247 | 83 | 25 | 31 | 32 | 186 | 34.1 | 85.7 |
SUC217 SUC217-52 |
SP217 | 11.28 |
|
SUCP218 SUCP218-56 |
3-1/2 |
90 | 101.6 | 326 | 262 | 88 | 27 | 36 | 33 | 198 | 39.7 | 96 | SUC218 SUC218-56 | SP218 | 13.45 |
