Ürün ayrıntıları:
|
| İsim: | Ağır Saplama Silindirik İnç Serisi Kam İzleyici Tornavida Yuvası | Malzeme: | Rulman Çeliği / Paslanmaz Çelik |
|---|---|---|---|
| Montaj Özelliği: | Tornavida Yuvası | Boyut aralığı: | İnç Serisi (İnç Olarak OD) |
| Temel Yapı Türü: | Silindirik | Yuvarlanma Elemanları: | Tam Tamamlayıcı İğneli Silindirler |
| Saplama Tipi: | Ağır Damızlık | Conta Tipi: | Mühürlü/Mühürsüz/ Özelleştirilmiş |
| Yağlama Deliği Konumu: | Saplama tarafı | Yüzey: | Siyah Oksit Kaplama |
| Vurgulamak: | Silindirik Saplama Tipi Kam İzleyicisi,Saplama Tipi Kam İzleyicisi paslanmaz çelik,Tornavida Yuvası kam mili izleyicisi |
||

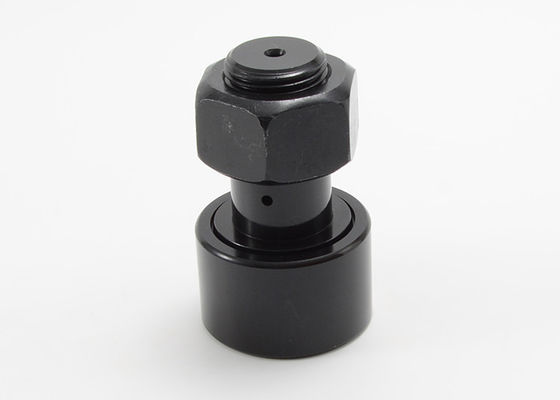

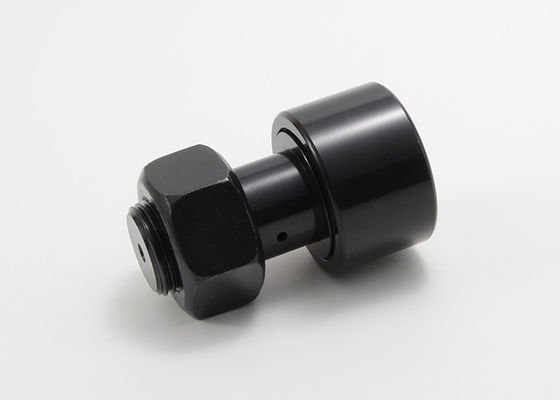

Ağır Saplama Silindirik İnç Kam Takipçisi Tornavida Yuvası CFH 1 1/8 CFH 1 1/2 CFH 2
Ağır Saplama Silindirik İnç Kam Takipçisi Tornavida Yuvası CFH 1 1/8 CFH 1 1/2 CFH 2
Sert, tutarlı yapı ile tercih edilen hareketi en üst düzeye çıkarmak için tasarlanmıştır.Kam takipçileri, düşük yağlama gereksinimleri ile döner hareketi doğrusal harekete dönüştürmek için basit ve düşük sürtünme profiline sahiptir.
MOUETTE, takım tezgahları, endüstriyel robotlar, elektronik parça üretimi, ofis otomasyon ekipmanları ve yüksek korozyon direnci gerektiren zorlu ortamlar dahil olmak üzere endüstriyel uygulamalar için eksiksiz bir kam takipçisi serisi tasarlar, üretir ve stoklar.
MOUETTE şunları yapar:
· Boyutlar, malzemeler ve tasarımlar dahil olmak üzere standart ve özel seçenekler.
· Geliştirilmiş temas gerilimi dağılımı için optimize edilmiş kanallar.
· Farklı uygulamalar için yüksek hassasiyet esnekliği.
· Değişken kafesler, kalkanlar, contalar ve dış halka tasarımları
· Mini, standart, eksantrik, Altıgen delikli, Tornavida Yuvalı ve itme diskli olarak mevcuttur.
· Soket veya tornavida kullanarak basit kurulum.
Tornavida Yuvası ile Ağır Saplama Silindirik İnç Kam Takipçisi MontajıÖzellikler:
| Mühürsüz | Mühürlü | Silindir Çapı(RD) | Silindir Genişliği (W) | Saplama Çapı(SD) | Saplama Uzunluğu (SL) | dak.İp Uzunluğu (TL) | Güzel THR'DS. |
| CFH 1/2 | CFH 1/2S | .500 | .375 | .250 | 5/8 | 1/4 | 1/4-28 |
| CFH 9/16 | CFH 9/16S | .5625 | .375 | .250 | 5/8 | 1/4 | 1/4-28 |
| CFH 5/8 | CFH 5/8S | .625 | .4375 | .3125 | 3/4 | 5/16 | 5/16-24 |
| CFH 11/16 | CFH 11/16S | .6875 | .4375 | .3125 | 3/4 | 5/16 | 5/16-24 |
| CFH 3/4 | CFH 3/4S | .750 | .500 | .4375 | 7/8 | 3/8 | 7/16-20 |
| CFH 7/8 | CFH 7/8S | .875 | .500 | .4375 | 7/8 | 3/8 | 7/16-20 |
| CFH 1 | CFH 1S | 1.000 | .625 | .625 | 1 | 1/2 | 5/8-18 |
| CFH 1 1/8 | CFH 1 1/8 S | 1.125 | .625 | .625 | 1 | 1/2 | 5/8-18 |
| CFH 1 1/4 | CFH 1 1/4S | 1.250 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
| CFH 1 3/8 | CFH 1 3/8S | 1.375 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
| CFH 1 1/2 | CFH 1 1/2 S | 1.500 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
| CFH 1 5/8 | CFH 1 5/8S | 1.625 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
| CFH 1 3/4 | CFH 1 3/4S | 1.750 | 1.000 | 1.000 | 1 3/4 | 7/8 | 1-14 |
| CFH 1 7/8 | CFH 1 7/8S | 1.875 | 1.000 | 1.000 | 1 3/4 | 7/8 | 1-14 |
| CFH 2 | CFH 2S | 2.000 | 1.250 | 1.125 | 2 | 1 | 1 1/8-12 |
| CFH 2 1/4 | CFH 2 1/4S | 2.250 | 1.250 | 1.125 | 2 | 1 | 1 1/8-12 |
| CFH 2 1/2 | CFH 2 1/2 S | 2.500 | 1.500 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
| CFH 2 3/4 | CFH 2 3/4S | 2.750 | 1.500 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
| CFH 3 | CFH 3S | 3.000 | 1.750 | 1.500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
| CFH 3 1/4 | CFH 3 1/4S | 3.250 | 1.750 | 1.500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
| CFH 3 1/2 | CFH 3 1/2S | 3.500 | 2.000 | 1.750 | 2 3/4 | 1 3/8 | 1 3/4-12 |
| CFH 4 | CFH4S | 4.000 | 2.250 | 2.000 | 3 1/2 | 1 1/2 | 2-12 |
| - | CFH 5S | 5.000 | 2.750 | 2.500 | 5 1/16 | 2 9/16 | 2 1/2-12 |
| - | CFH 6S | 6.000 | 3.250 | 3.000 | 6 | 3 | 3-12 |
| - | CFH 7S | 7.000 | 3.750 | 3.500 | 7 11/16 | 4 1/8 | 3 1/2-4 |
| Mühürsüz | Mühürlü | Yağ Deliği | LUB.BAĞLANTI BOYUTU (F) | tavsiyeSıkma Torku (LBS.) | Temel Yük Değerlendirmesi | ||
| Delik Merkezi (HC) | Delik Çapı(HD) | Maks.Statik Kapasite (LBS.) | Maks.Dyn.Kapasite (LBS.) | ||||
| CFH 1/2 | CFH 1/2S | - | - | 1/8 | 35 | 1580 | 680 |
| CFH 9/16 | CFH 9/16S | - | - | 1/8 | 35 | 1580 | 680 |
| CFH 5/8 | CFH 5/8S | - | - | 1/8 | 90 | 2480 | 955 |
| CFH 11/16 | CFH 11/16S | - | - | 1/8 | 90 | 2480 | 955 |
| CFH 3/4 | CFH 3/4S | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
| CFH 7/8 | CFH 7/8S | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
| CFH 1 | CFH 1S | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
| CFH 1 1/8 | CFH 1 1/8 S | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
| CFH 1 1/4 | CFH 1 1/4S | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
| CFH 1 3/8 | CFH 1 3/8S | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
| CFH 1 1/2 | CFH 1 1/2 S | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
| CFH 1 5/8 | CFH 1 5/8S | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
| CFH 1 3/4 | CFH 1 3/4S | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
| CFH 1 7/8 | CFH 1 7/8S | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
| CFH 2 | CFH 2S | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
| CFH 2 1/4 | CFH 2 1/4S | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
| CFH 2 1/2 | CFH 2 1/2 S | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
| CFH 2 3/4 | CFH 2 3/4S | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
| CFH 3 | CFH 3S | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
| CFH 3 1/4 | CFH 3 1/4S | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
| CFH 3 1/2 | CFH 3 1/2S | 11/16 | 1/8 | 1/4 | 5000 | 63250 | 22800 |
| CFH 4 | CFH4S | 3/4 | 1/8 | 1/4 | 5000 | 89540 | 29985 |
| - | CFH 5S | 7/8 | 3/16 | 1/4” NPT | 5000 | 135900 | 46575 |
| - | CFH 6S | 1 | 3/16 | 1/4” NPT | 5000 | 160900 | 60000 |
| - | CFH 7S | 1 1/4 | 3/16 | 1/4” NPT | 5000 | 213860 | 75380 |
