Ürün ayrıntıları:
|
| İsim: | Kavramalar | debriyaj tipi: | Sprag Debriyajı |
|---|---|---|---|
| Debriyaj Uygulaması: | Geri Durdurma, İndeksleme, Taşma | Rulman Desteği: | TOP |
| Delikte kama yolu: | yok | Dış Yarışta Kama Yolu: | Hiçbiri |
| Yağlama Tipi: | Gres | Rulman malzemesi: | Krom çelik 100Cr6 |
| Vurgulamak: | Endeksleme tek yönlü marş debriyaj rulmanı,geri döndürmez tek yönlü marş debriyaj rulmanı,tek yönlü çizilmiş çanak makaralı debriyaj |
||

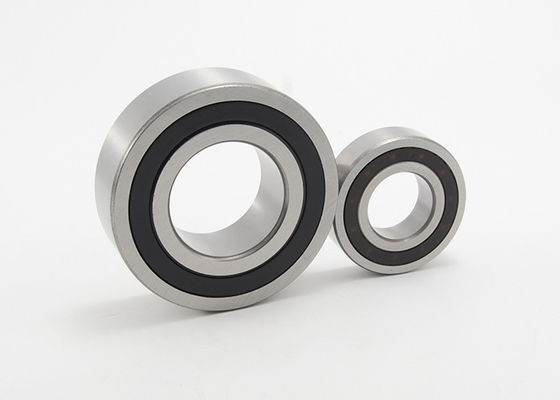

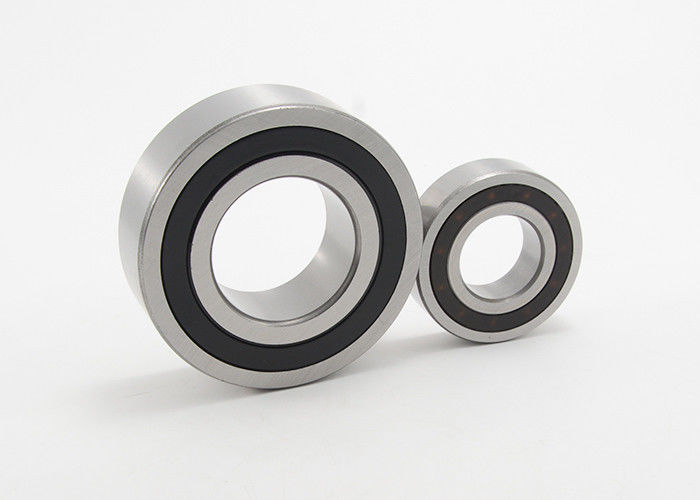

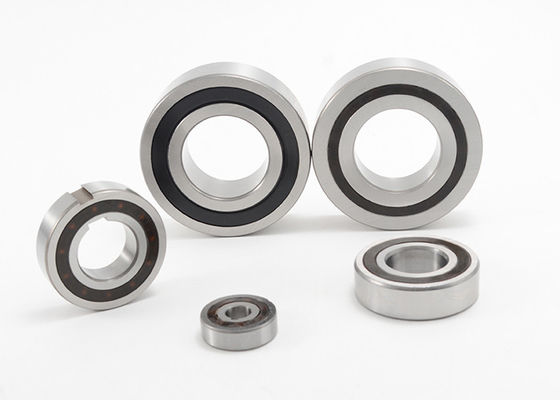

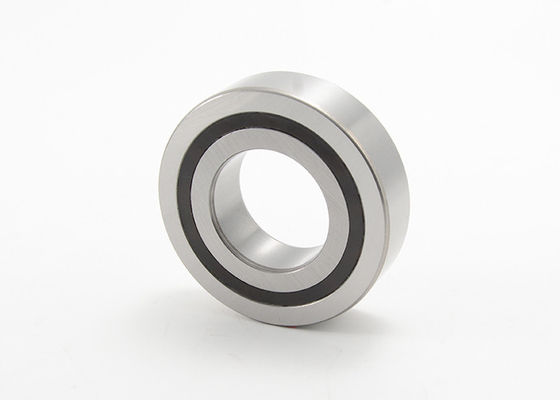

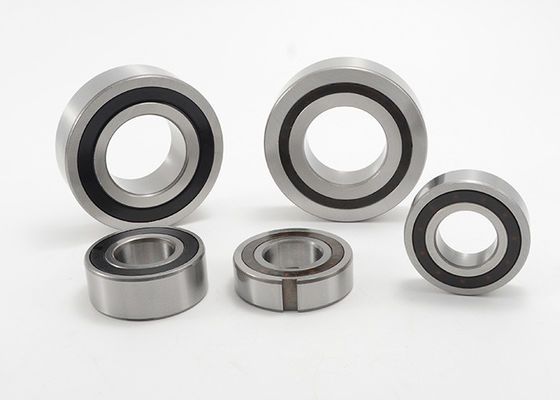

Tek Yönlü Debriyaj Tek Yönlü İndeksleme Geri Döndürücü Rulman Sprag Debriyajlar CSK20
CSK
Tip CSK, 62 Serisi bilyeli yatağa (8 ve 40 ebatları hariç) entegre edilmiş yaylı tip bir kavramadır.
Rulman destekli, gresle yağlanmış olarak sevk edilir ve .012” (.3mm) çapından büyük toza karşı korumalıdır.Özellikle çalışma sıcaklığı 50°C'yi (122°F) aştığında ek "nylos" tipi contaların kullanılması önerilir.
Yağ banyolu yağlama, orijinal gresin önce uygun bir çözücü kullanılarak yıkanması halinde de mümkündür.
Tork aktarımı, tavsiye edilen N6 toleransı ile rijit bir dış muhafazaya ve tavsiye edilen n6 toleransı ile bir mile presle oturan bir tertibatla sağlanır.Ortaya çıkan yatak ve mil çapları, yatağın yeterli radyal boşluklara sahip olduğundan emin olmak için kontrol edilmelidir.
İlk yatak radyal boşluğu C5'e ayarlanmıştır ve belirtildiği gibi presle geçme kullanılırsa azaltılır.
Bir yarış yapıştırılabilir.Her iki yatak da yapıştırılacaksa, performans düşecek veya bir C3 yatak boşluğu gerekli olacaktır.
Çalışma sıcaklığı: 21 ila 140°F (-6 ila 60°C).
Çalışma sıcaklıkları için özel gres mevcuttur: -40 ila 212°F (-40 ila 100°C)
CSK..2RS
CSK..2RS kavramaları, yıkama uygulamaları için dudaklı keçelerle donatıldıklarından, standart 62 Serisi rulmanlardan .197” (5 mm) daha geniştir.
Tek Yönlü Debriyaj Tek Yönlü İndeksleme Geri Durdurucu Rulman Sprag Debriyajları Teknik Özellikler:
| Tip | Rulman Serisi | boyut(mm) | Rulman Yükleri | Maks.Aşırı Çalışma Hızı (RPM) | Tork Kapasitesi (Nm) | Net ağırlık / kilogram) | Alışma sonrası direnç (Ncm) | |||
| D | D | L | Dinamik (kN) | statik (kN) | ||||||
| CSK8 | 8 | 22 | 9 | 3.28 | 0,86 | 15000 | 2.5 | 0,015 | 0,5 | |
| CSK12 | 6201 | 12 | 32 | 10 | 6.1 | 2,77 | 10000 | 9.3 | 0,040 | 0.7 |
| CSK15 | 6202 | 15 | 35 | 11 | 7.4 | 3.42 | 8400 | 17 | 0,060 | 0.9 |
| CSK17 | 6203 | 17 | 40 | 12 | 7.9 | 3.8 | 7350 | 30 | 0,070 | 1.1 |
| CSK20 | 6204 | 20 | 47 | 14 | 9.4 | 4.46 | 6000 | 50 | 0,110 | 1.3 |
| CSK25 | 6205 | 25 | 52 | 15 | 10.7 | 5.46 | 5200 | 85 | 0,140 | 2.0 |
| CSK30 | 6206 | 30 | 62 | 16 | 11.7 | 6.45 | 4200 | 138 | 0,210 | 4.4 |
| CSK35 | 6207 | 35 | 72 | 17 | 12.6 | 7.28 | 3600 | 175 | 0,300 | 5.8 |
| CSK40 | - | 40 | 80 | 22 | 15.54 | 12.25 | 3000 | 325 | 0,500 | 7.0 |
| CSK8-2RS | - | 8 | 22 | 9 | 3.28 | 0,86 | 15000 | 2.5 | 0,015 | 0.8 |
| CSK12-2RS | - | 12 | 32 | 14 | 6.1 | 2,77 | 10000 | 9.3 | 0,050 | 3.0 |
| CSK15-2RS | - | 15 | 35 | 16 | 7.4 | 3.42 | 8400 | 17 | 0,070 | 4.0 |
| CSK17-2RS | - | 17 | 40 | 17 | 7.9 | 3.8 | 7350 | 30 | 0,090 | 5.6 |
| CSK20-2RS | - | 20 | 47 | 19 | 9.4 | 4.46 | 6000 | 50 | 0,145 | 6.0 |
| CSK25-2RS | - | 25 | 52 | 20 | 10.7 | 5.46 | 5200 | 83 | 0,175 | 6.0 |
| CSK30-2RS | - | 30 | 62 | 21 | 11.7 | 6.45 | 4200 | 138 | 0,270 | 7.5 |
| CSK35-2RS | - | 35 | 72 | 22 | 12.6 | 7.28 | 3600 | 175 | 0.400 | 8.2 |
| CSK40-2RS | - | 40 | 80 | 27 | 15.54 | 12.25 | 3000 | 325 | 0.600 | 10 |
| CSK6003 | 6003 | 17 | 35 | 10 | 7.4 | 3.42 | 8400 | 15 | 0,055 | 0.9 |
| CSK6004 | 6004 | 20 | 42 | 12 | 7.9 | 3.8 | 7350 | 28 | 0,065 | 1.1 |
| CSK6005 | 6005 | 25 | 47 | 14 | 10.7 | 5.46 | 6200 | 78 | 0,100 | 1.3 |
| CSK6304 | 6304 | 20 | 52 | 15 | 12.3 | 7.88 | 5300 | 85 | 0,180 | 2.2 |
| CSK6305 | 6305 | 25 | 62 | 17 | 17.3 | 11.51 | 4400 | 145 | 0,260 | 4.4 |
| CSK6306 | 6306 | 30 | 72 | 19 | 21.73 | 15.82 | 3800 | 205 | 0,415 | 5.8 |
