Ürün ayrıntıları:
|
| İsim: | Sprag Kavramaları (Tek Yönlü Kam Kavramaları) | Rulman Malzemesi: | Yüksek Alaşımlı Rulman Kaliteli Çelik |
|---|---|---|---|
| Rulman tipi: | Tek Yönlü Debriyaj Rulmanı | Delikte kama yolu: | DIN6885.3 inç |
| Dış Yarışta Kama Yolu: | Spesifikasyon Sayfası Başına | Yağlama Tipi: | Gres |
| İnç - Metrik: | metrik seri | Çalışma sıcaklığı: | 21 ila 140°F (-6 ila 60°C) |
| Vurgulamak: | Taşma marş debriyajı tek yönlü rulman,indeksleme debriyajı tek yönlü rulman,debriyaj tek yönlü rulman CSK20PP |
||

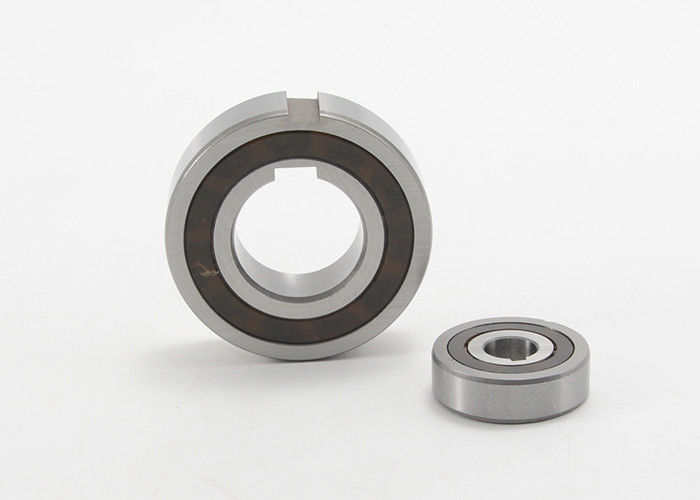

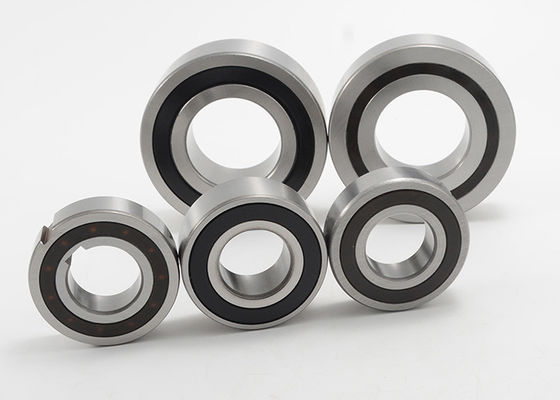

Kama CSK20PP ile Tek Yönlü İndeksleme Geri Durdurucu Rulman Sprag Kavramaları
Sprag Debriyaj Tek Yönlü Rulman, serbest çark olarak kullanılabilir ve geri döndürmez, tek yönlü veya indeksleme uygulamalarında kullanılabilir.Serbest tekerlek yatakları, yalnızca bir yönde dönme ve böylece sıfır boşlukla birlikte tork iletme yetenekleriyle karakterize edilir.Gres dolu olarak tedarik edilirler ve az bakım gerektirirler.Tork, iç ve dış yuva üzerinde harici bir kama yolu ile mahfazaya ve bir iç kama yolu ile mile iletilir.
CSK..P
CSK..P, CSK tipi ile aynı yapıya ve dış boyutlara sahiptir, ancak iç yuvada bir kama yivi vardır.Bu kavramalar, tavsiye edilen k6 toleransı ile bir mile monte edilebilir ve dış bilezik, tavsiye edilen N6 toleransı ile rijit bir yuvaya bastırılmalıdır.Ortaya çıkan yatak ve mil çapları, yatağın yeterli radyal boşluklara sahip olduğundan emin olmak için kontrol edilmelidir.
CSK..PP
CSK..PP, hem iç hem de dış bilezikte bir kama yuvasına sahiptir.Tavsiye edilen montaj toleransları mil üzerinde k6 ve rijit muhafazada K6'dır.Mil üzerinde bir h6 toleransı veya muhafazada bir H6 da hafif presle geçirme düzeneği için kabul edilebilir.Yatağın yeterli radyal boşluklara sahip olduğundan emin olmak için her zaman kontrol edin.Çalışma sıcaklığı: 21 ila 140°F (-6 ila 60°C).Çalışma sıcaklıkları için özel gresler mevcuttur: -40 ila 212°F (-40 ila 100°C)
Tipik Montaj Düzeni
Model CSK..P kavramaları, müşteri tarafından sağlanan segman, ayar bileziği, ara parça vb. ile mile sabitlenmelidir. Dış yuva, N6 toleransına göre presle geçme ile sabitlenmiştir.Model CSK..PP debriyajlarının her iki yatak üzerinde de bir kama yuvası vardır ve müşteri tarafından sağlanan segman, ayar bileziği, ara parçası vb. ile sabitlenmelidir.
Tek yönlü, İndeksli, Geri Durdurucu Rulman Zarfı (62 Serisi) Tasarım, Sprag Kavramaları Özellikler:
| Tip | Rulman Serisi | boyut(mm) | Rulman Yükleri | Maks.Aşırı Çalışma Hızı (RPM) | Tork Kapasitesi (Nm) | Net ağırlık / kilogram) | Alışma sonrası direnç (Ncm) | |||
| d | D | L | Dinamik (kN) | statik (kN) | ||||||
| CSK12P | 6201 | 12 | 32 | 10 | 6.1 | 2,77 | 10000 | 9.3 | 0,040 | 0.7 |
| CSK15P | 6202 | 15 | 35 | 11 | 7.4 | 3.42 | 8400 | 17 | 0,060 | 0.9 |
| CSK17P | 6203 | 17 | 40 | 12 | 7.9 | 3.8 | 7350 | 30 | 0,070 | 1.1 |
| CSK20P | 6204 | 20 | 47 | 14 | 9.4 | 4.46 | 6000 | 50 | 0,110 | 1.3 |
| CSK25P | 6205 | 25 | 52 | 15 | 10.7 | 5.46 | 5200 | 85 | 0,140 | 2.0 |
| CSK30P | 6206 | 30 | 62 | 16 | 11.7 | 6.45 | 4200 | 138 | 0,210 | 4.4 |
| CSK35P | 6207 | 35 | 72 | 17 | 12.6 | 7.28 | 3600 | 175 | 0,300 | 5.8 |
| CSK40P | - | 40 | 80 | 22 | 15.54 | 12.25 | 3000 | 325 | 0,500 | 7.0 |
| CSK15PP | 6202 | 15 | 35 | 11 | 7.4 | 3.42 | 8400 | 17 | 0,060 | 0.9 |
| CSK17PP | 6203 | 17 | 40 | 12 | 7.9 | 3.8 | 7350 | 30 | 0,070 | 1.1 |
| CSK20PP | 6204 | 20 | 47 | 14 | 9.4 | 4.46 | 6000 | 50 | 0,110 | 1.3 |
| CSK25PP | 6205 | 25 | 52 | 15 | 10.7 | 5.46 | 5200 | 85 | 0,140 | 2.0 |
| CSK30PP | 6206 | 30 | 62 | 16 | 11.7 | 6.45 | 4200 | 138 | 0,210 | 4.4 |
| CSK35PP | 6207 | 35 | 72 | 17 | 12.6 | 7.28 | 3600 | 175 | 0,300 | 5.8 |
| CSK40PP | - | 40 | 80 | 22 | 15.54 | 12.25 | 3000 | 325 | 0,500 | 7.0 |
| CSK12P-2RS | - | 12 | 32 | 14 | 6.1 | 2,77 | 10000 | 9.3 | 0,050 | 3.0 |
| CSK15P-2RS | - | 15 | 35 | 16 | 7.4 | 3.42 | 8400 | 17 | 0,070 | 4.0 |
| CSK17P-2RS | - | 17 | 40 | 17 | 7.9 | 3.8 | 7350 | 30 | 0,090 | 5.6 |
| CSK20P-2RS | - | 20 | 47 | 19 | 9.4 | 4.46 | 6000 | 50 | 0,145 | 6.0 |
| CSK25P-2RS | - | 25 | 52 | 20 | 10.7 | 5.46 | 5200 | 85 | 0,175 | 6.0 |
| CSK30P-2RS | - | 30 | 62 | 21 | 11.7 | 6.45 | 4200 | 138 | 0,270 | 7.5 |
| CSK35P-2RS | - | 35 | 72 | 22 | 12.6 | 7.28 | 3600 | 175 | 0.400 | 8.2 |
| CSK40P-2RS | - | 40 | 80 | 27 | 15.54 | 12.25 | 3000 | 325 | 0.600 | 10.0 |
