Ürün ayrıntıları:
|
| İsim: | BB Serisi Kam Debriyajı | İnşaat: | Bir tarafta metal kalkan, diğer tarafta tutucu. |
|---|---|---|---|
| Malzeme: | Yüksek Alaşımlı Rulman Kaliteli Çelik | kama yolu: | "K" Sonekli kodu yazın, kama yuvası vardır |
| Sızdırmazlık: | Evet | Boyut aralığı: | 8 mm'den 200 mm'ye kadar delik boyutları |
| İç yarıştaki ok: | Evet, iç yatağın üzerindeki ok, iç yatağın devreye girdiği yönü gösterir. | . . Operating temperature range Çalışma sıcaklığı aralığı: | –30°C ila +100°C |
| Vurgulamak: | taşma Tek Yönlü Debriyaj Rulmanı,BB serisi Tek Yönlü Debriyaj Rulmanı,genel marş debriyaj rulmanı |
||

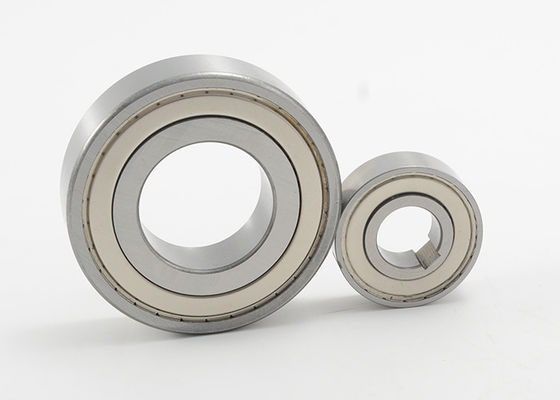

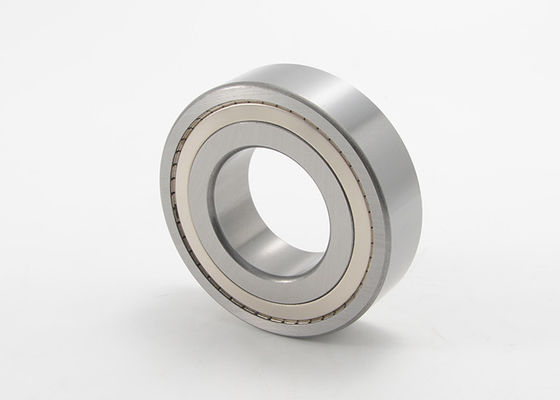

Tek Yönlü ve Genel Kam Debriyaj BB Serisi Tek Yönlü Debriyaj Rulmanı
BB Serisi Kamlı Debriyajlar, 62 Serisi bilyalı rulman ve kam tipi debriyajın birleşimidir.Bu üniteler, presle geçme uygulamaları için tasarlanmıştır ve tasarım ve uygulama esnekliği sağlamak için iç ve/veya dış yuvada kama oyukları olan veya olmayan metal kalkan veya toz koruyucu sızdırmaz tip kombinasyonları olmak üzere beş varyasyonda mevcuttur.BB Serisi üniteler gres yağlamalı olarak gelir ancak metal korumalı stil, yağ banyolu yağlama için uyarlanabilir.
Rulman tipi Kam Kavraması için Kurulum ve kullanımla ilgili genel bilgiler
1. Rulman tipi Cam Debriyaj serisi, presle takılan kurulum için tasarlanmıştır.
2. BB-1K ve BB-2GD 1K serisi, iç yuvada bir kama yuvasına sahiptir.25 ebat hariç kama yuvaları DIN 6885'e göre üretilmiştir. 3, BB40-1K ve BB40-2GD 1K, DIN 6885'e göre üretilmiştir. 1.
3. BB-2K serisi, hem iç hem de dış yuvada bir kama yuvasına sahiptir.
4. Maksimum yatak ve kavrama performansı elde etmek için mil ve yuvadaki doğru bağlantı boyutları korunmalıdır.
5. Her seri için mil ve yatak toleransı için bir sonraki sayfadaki tabloya bakın.
6. BB-2GD ve BB-2GD 1K serisi, toza karşı etkili koruma için özel dudaklı contalara sahiptir.
7. İç yatağın üzerindeki ok, iç yatağın geçiş yönünü gösterir.
8. Debriyajı takmak için, iç ve dış yuvanın tüm yüzeyine eşit basınç uygulamak için uygun çapta bir baskı aleti kullanın.
9. Debriyaja çekiçle vurmayın veya başka darbe uygulamayın.
10. Muhafazanın, Debriyajın presli bağlantı montajı için gereken basınca dayanacak kadar sağlam olduğundan emin olun.
11. Çalışma sıcaklığı aralığı: –30°C ila +100°C (Bu aralığın üzerindeki sıcaklıklar için bize danışın).
Yağlama
1. Gres teslimattan önce sürüldüğü için kullanımdan önce gres uygulanmasına gerek yoktur.
2. Debriyaj bir yağlayıcı ile kullanılıyorsa, yağlama daima ünitenin içinde uygulanmalıdır.
3. EP katkılı gresler veya yağlayıcılar kullanmayın.
Örnek sipariş kodu: BB serisi Kam Debriyaj ana ünitesi
| Seri | Boyut (Delik Kimliği) | İnşaat | Özellikler | |||
| Rulman Serisi | İç Çap. | Tork Kapasitesi | ||||
| lb.ft | (Nm) | |||||
| BB: Genel uygulamalar için ideal | 15 | Boş: Bir tarafta metal kalkan, diğer tarafta tutucu | 6202 | 15mm | 21 | (29) |
| 17 | 6203 | 17 mm | 32 | (43) | ||
| 20 | 6204 | 20mm | 45 | (61) | ||
| 25 | 6205 | 25mm | 58 | (78) | ||
| 30 | 6206 | 30mm | 103 | (140) | ||
| 35 | 6207 | 35mm | 128 | (173) | ||
| 40 | 6208 | 40mm | 192 | (260) | ||
Örnek sipariş kodu: Kama ve kama yatağı ile BB serisi Kam Debriyajı
| Seri | Boyut (Delik Kimliği) | kama yolu | Temel Özellikler | |
|
Iç yarış bxhx uzunluğu |
Dış Yarış b' x h' x uzunluk |
|||
| BB: Genel uygulamalar için ideal | 15 |
K: Bir tarafta metal kalkan, diğer tarafta tutucu.Kam Debriyajının iç çapında kama yuvası.Anahtar içerir.
KK: Bir tarafta metal kalkan, diğer tarafta tutucu.Kam Debriyajının iç ve dış çapında kama yuvası.Her iki anahtarı da içerir
|
5x3x11 | 2x2x11 |
| 17 | 5x3x12 | 2x2x12 | ||
| 20 | 6x4x14 | 3x3x14 | ||
| 25 | 8x5x15 | 6x4x15 | ||
| 30 | 8x5x16 | 6x4x16 | ||
| 35 | 10x6x17 | 8x5x17 | ||
| 40 | 12x8x22 | 10x6x22 | ||

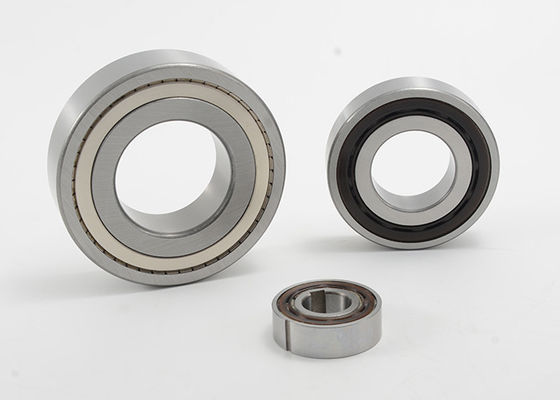

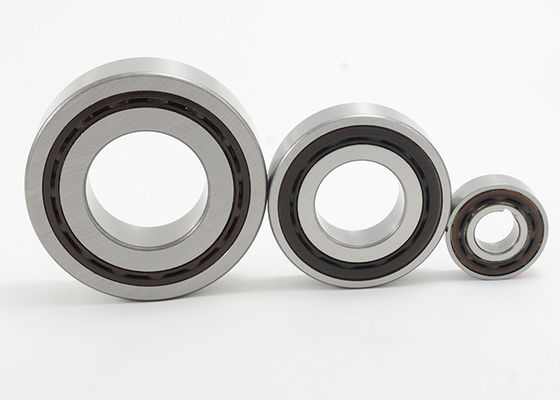

Örnek sipariş kodu: BB serisi Kauçuk contalı Kam Debriyajı
| Seri | Boyut (Delik Kimliği) | İnşaat | Özellikler | |||
| Rulman Serisi | İç Çap. | Tork Kapasitesi | ||||
| lb.ft | (Nm) | |||||
| BB: Genel uygulamalar için ideal | 15 | GD: Her iki tarafta lastik contalar | 6202 | 15mm | 21 | (29) |
| 17 | 6203 | 17 mm | 32 | (43) | ||
| 20 | 6204 | 20mm | 45 | (61) | ||
| 25 | 6205 | 25mm | 58 | (78) | ||
| 30 | 6206 | 30mm | 103 | (140) | ||
| 35 | 6207 | 35mm | 128 | (173) | ||
| 40 | 6208 | 40mm | 192 | (260) | ||
Örnek sipariş kodu: BB serisi Kauçuk contalı ve kama kanallı Kamlı Debriyaj
| Seri | Boyut (Delik Kimliği) | İnşaat | kama yolu | Temel Özellikler | |
|
Iç yarış bxhx uzunluğu |
Dış Yarış b' x h' x uzunluk |
||||
| BB: Genel uygulamalar için ideal | 15 |
GD: Her iki tarafta kauçuk contalar
|
K: Kam Debriyajının iç çapındaki kama yuvası ve kamayı içerir | 5x3x11 | 2x2x11 |
| 17 | 5x3x12 | 2x2x12 | |||
| 20 | 6x4x14 | 3x3x14 | |||
| 25 | 8x5x15 | 6x4x15 | |||
| 30 | 8x5x16 | 6x4x16 | |||
| 35 | 10x6x17 | 8x5x17 | |||
| 40 | 12x8x22 | 10x6x22 | |||
BB Serisi Kam Kavrama Ölçüleri:
| Tip | A | B | C | D (Dış Yarış Kimliği) | r | Rulman Yükleri | |||
| BB-1K-K BB-2K-K | BB-2GD BB-2GD 1K-K | BB-1K-K BB-2K-K | BB-2GD BB-2GD 1K-K | Dinamik (K) | Statik (K) | ||||
| BB15 | 11 | 16 | 35 | 15 | 32.6 | 32.45 | 0.6 | 5950 | 3230 |
| BB17 | 12 | 17 | 40 | 17 | 36.1 | 36.45 | 0.6 | 7000 | 3700 |
| BB20 | 14 | 19 | 47 | 20 | 41.7 | 42.35 | 1.0 | 8500 | 4900 |
| BB25 | 15 | 20 | 52 | 25 | 47.1 | 47.05 | 1.0 | 10700 | 6300 |
| BB30 | 16 | 21 | 62 | 30 | 56.6 | 55.60 | 1.0 | 11900 | 7900 |
| BB35 | 17 | 22 | 72 | 35 | 64.0 | 64.60 | 1.1 | 13500 | 9700 |
| BB40 | 22 | 27 | 80 | 40 | 71.0 | 71.60 | 1.1 | 14500 | 11700 |
Özellikler:
| Tip | Tork Kapasitesi (Nm) | Sürükleme Torku (Nm) | Maks.Aşırı Çalışma Hızı (rpm) | Net Ağırlık (g) | |||
| BB-1K-K BB-2K-K | BB-2GD BB-2GD 1K-K | Iç yarış | Dış Yarış | BB-1K-K BB-2K-K | BB-2GD BB-2GD 1K-K | ||
| BB15 | 29 | 0,010 | 0,040 | 3600 | 2000 | 50 | 70 |
| BB17 | 43 | 0,010 | 0,050 | 3500 | 1900 | 80 | 100 |
| BB20 | 61 | 0,014 | 0,055 | 3000 | 1600 | 120 | 150 |
| BB25 | 78 | 0,017 | 0,055 | 2500 | 1400 | 150 | 200 |
| BB30 | 140 | 0,030 | 0,058 | 2000 | 1100 | 230 | 280 |
| BB35 | 173 | 0,034 | 0,060 | 1800 | 1000 | 320 | 410 |
| BB40 | 260 | 0,040 | 0,080 | 1800 | 900 | 400 | 600 |
Kama Yuvası ve anahtar yuvasının boyutları:
| Tip | b2js10 | t1 | t2 | b1js9 | t | İç Yarış Anahtarı | Dış Yarış Anahtarı | |
| BB15-1K-K | BB15-2GD 1K-K | 5.0 | 1.9 | 1.2 | - | - | - | - |
| BB15-2K-K | - | 2.0 | 0.6 | 5x3x11 | 2x2x11 | |||
| BB17-1K-K | BB17-2GD 1K-K | 5.0 | 1.9 | 1.2 | - | - | - | - |
| BB17-2K-K | - | 2.0 | 1.0 | 5x3x12 | 2x2x12 | |||
| BB20-1K-K | BB20-2GD 1K-K | 6.0 | 2.5 | 1.6 | - | - | - | - |
| BB20-2K-K | - | 3.0 | 1.5 | 6x4x14 | 3x3x14 | |||
| BB25-1K-K | BB25-2GD 1K-K | 8.0 | 3.6 | 1.5 | - | - | - | - |
| BB25-2K-K | - | 6.0 | 2.0 | 8x5x15 | 6x4x15 | |||
| BB30-1K-K | BB30-2GD 1K-K | 8.0 | 3.1 | 2.0 | - | - | - | - |
| BB30-2K-K | - | 6.0 | 2.0 | 8x5x16 | 6x4x16 | |||
| BB35-1K-K | BB35-2GD 1K-K | 10.0 | 3.7 | 2.4 | - | - | - | - |
| BB35-2K-K | - | 8.0 | 2.5 | 10x6x17 | 8x5x17 | |||
| BB40-1K-K | BB40-2GD 1K-K | 12.0 | 5.0 | 3.3 | - | - | - | - |
| BB40-2K-K | - | 10.0 | 3.0 | 12x8x22 | 10x6x22 | |||
Örnek sipariş kodu: Kama ve kama yatağı ile BB serisi Kam Debriyajı
| Seri | Boyut (Delik Kimliği) | kama yolu | Temel Özellikler | |
|
Iç yarış bxhx uzunluğu |
Dış Yarış b' x h' x uzunluk |
|||
| BB: Genel uygulamalar için ideal | 15 |
K: Bir tarafta metal kalkan, diğer tarafta tutucu.Kam Debriyajının iç çapında kama yuvası.Anahtar içerir.
KK: Bir tarafta metal kalkan, diğer tarafta tutucu.Kam Debriyajının iç ve dış çapında kama yuvası.Her iki anahtarı da içerir
|
5x3x11 | 2x2x11 |
| 17 | 5x3x12 | 2x2x12 | ||
| 20 | 6x4x14 | 3x3x14 | ||
| 25 | 8x5x15 | 6x4x15 | ||
| 30 | 8x5x16 | 6x4x16 | ||
| 35 | 10x6x17 | 8x5x17 | ||
| 40 | 12x8x22 | 10x6x22 | ||
