Ürün ayrıntıları:
|
| İsim: | Kam Debriyajı (Tek Yönlü Debriyaj Rulmanı) | Malzeme: | Rulman Çeliği GCr15 |
|---|---|---|---|
| Desteklenen Rulman: | Evet | Yüzey: | Özel Muamele Yok |
| Boyut aralığı: | 10 mm'den 45 mm'ye kadar delik boyutları | Diğer özellikler: | mükemmel aşınma ömrü ile yüksek tork kapasiteleri |
| Yağlama: | İndeksleme kullanımı için yağla yağlama önerilir | Uygulama: | Sektörde geri tepme durdurma, geçersiz kılma ve indeksleme debriyajları |
| Vurgulamak: | PB10 sıkıştırmalı debriyaj rulmanı,kam sıkıştırmalı debriyaj rulmanı,gcr15 tek yönlü marş debriyajı |
||

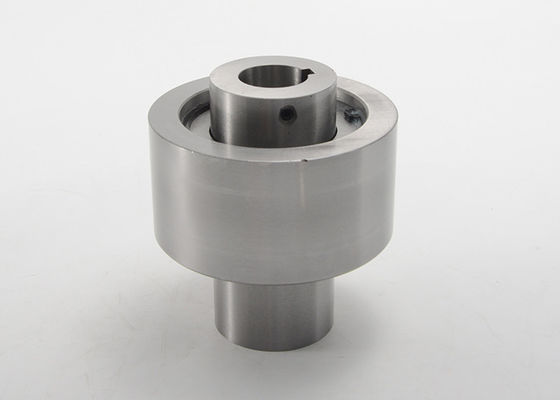

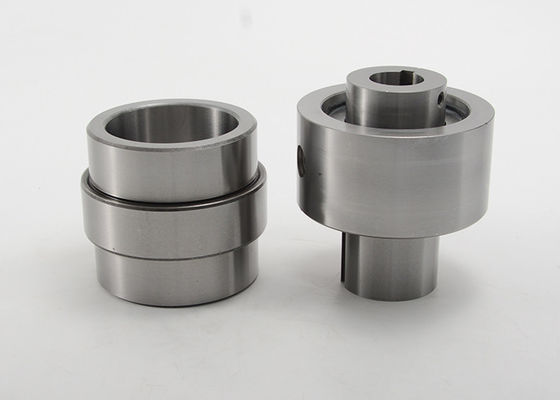

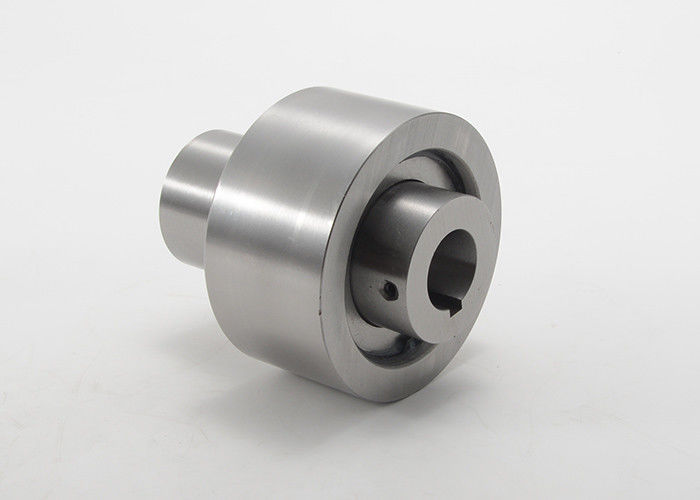

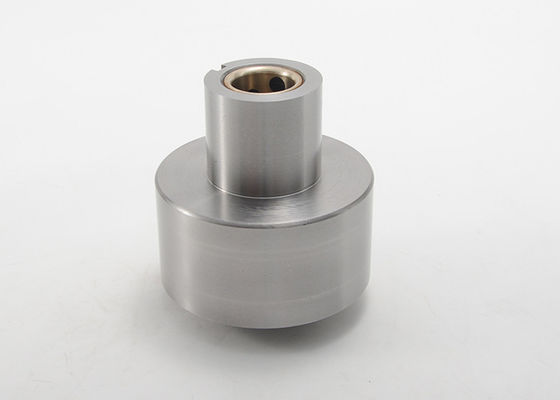

Kam Debriyaj Tek Yönlü Debriyaj Rulmanı Sprag Debriyaj PB10
Ana Özellikler:
Kurulum ve Kullanım
1. İç yatağın ve dış yatağın eş merkezlilikleri, dış yatak ile mil arasında bulunan kaymalı yatak tarafından sağlanır.Dış bilezik üzerinde çalışan radyal yük de bu kaymalı yatak tarafından desteklenir.Bu nedenle şaft, debriyaj dış bileziği ucundan uzatılmalıdır.
2. PB Serisi Kam Kavramasını kaplin olarak kullanmayın.İki şaftı bağlarken esnek kaplinle kullanın.
3. Yukarıdaki çizimde okla işaretlenmiş uçtan bakıldığında sağ (RH) veya sol (LH) iç yatak tahrikini belirtin.Alıştırmadan önce debriyajın dönüşünün doğru olup olmadığını kontrol edin.
4. İndeksleme kullanımı için yağla yağlama önerilir.
5. Kullanılacak anahtar JIS B1301-1959'a uygun olmalıdır.
6. İtme yükü, Kam Kavraması tarafından değil, diğer cihazlar tarafından desteklenmelidir.
7. Debriyaj dış yatağındaki dişli gibi tahrik edilen elemanın deliği, JIS standardının H6 veya H7 toleransını karşılamalıdır.
Kam Debriyaj Tek Yönlü Debriyaj Rulmanı Sprag Debriyaj PB Serisi Boyutlar:
| Tip | Delik boyutları | Kama Deliği | boyut(mm) | Dış Kama Boyutu | |||||||
| d | A | B | C (h7) | D | E | F | G | K | L | ||
| PB3 | 10 | 4x1.5 | 50 | 50 | 23 | 22 | 25 | 21 | 25.7 | 4x2.5 | 16 |
| PB5 | 16 | 5x2.0 | 70 | 60 | 32 | 32 | 35 | 25 | 38.8 | 5x3.0 | 20 |
| PB6 | 20 | 5x2.0 | 82 | 73 | 38 | 38 | 37 | 33 | 41.0 | 5x3.0 | 27 |
| PB8 | 25 | 7x 3.0 | 85 | 83 | 45 | 40 | 45 | 33 | 42.0 | 7x4.0 | 27 |
| PB10 | 31.5 | 10x 3.5 | 92 | 95 | 60 | 41 | 60 | 37 | 44.0 | 10x 4.5 | 28 |
| PB12 | 40 | 10x 3.5 | 100 | 113 | 65 | 50 | 66 | 37 | 52.6 | 10x 4.5 | 29 |
| PB14 | 45 | 12x3,5 | 112 | 133 | 75 | 54 | 76 | 41 | 57.3 | 12x 4.5 | 30 |
| Tip | Delik boyutları | Maks.Tork (Nm) | Sürükleme Torku (Nm) | Maks.Aşırı Çalışma Hızı (rpm) | Maks.İndeksleme (cpm) | Yağlama Doldurma Tapası Boyut x Hatve | Net ağırlık / kilogram) | |
| d | Iç yarış | Dış Yarış | ||||||
| PB3 | 10 | 29.4 | 0,196 | 1800 | 900 | 150 | M6 x P1.0 | 0.23 |
| PB5 | 16 | 147 | 0,196 | 1800 | 900 | 150 | M6 x P1.0 | 0,58 |
| PB6 | 20 | 382 | 0,196 | 1500 | 800 | 150 | M6 x P1.0 | 1.1 |
| PB8 | 25 | 568 | 0,294 | 1200 | 650 | 150 | M6 x P1.0 | 1.6 |
| PB10 | 31.5 | 843 | 0,392 | 1000 | 400 | 150 | M6 x P1.0 | 2.5 |
| PB12 | 40 | 1530 | 0,392 | 800 | 300 | 150 | M6 x P1.0 | 3.6 |
| PB14 | 45 | 2110 | 0,588 | 700 | 300 | 150 | M6 x P1.0 | 6.0 |
