Ürün ayrıntıları:
|
| İsim: | Kam Debriyaj (Tek Yönlü Kam Debriyaj Rulmanı) | Rulman Malzemesi: | Yüksek Alaşımlı Rulman Kaliteli Çelik GCr15 |
|---|---|---|---|
| İnç - Metrik: | Metrik boyutlar | Yüzey: | Tedavi yok |
| Diğer özellikler: | İç halkada kama oluğu ve her iki tarafta dış halkada ön yüze bakan iki radyal oluk. | Yağlama: | TFS Serisi, yağ ile önceden yağlanmış olarak gönderilir. |
| Sıcaklık aralığı: | approx. yakl. -10°C to + 50°C. -10°C ila + 50°C. | Uygulama: | genel iç veya dış yarış taşma uygulamaları için ideal |
| Vurgulamak: | Tek yönlü geri döndürmez kilit kam debriyajı,kama yuvaları geri döndürmez kilit kam kavraması,1 yollu debriyaj rulmanı TFS |
||

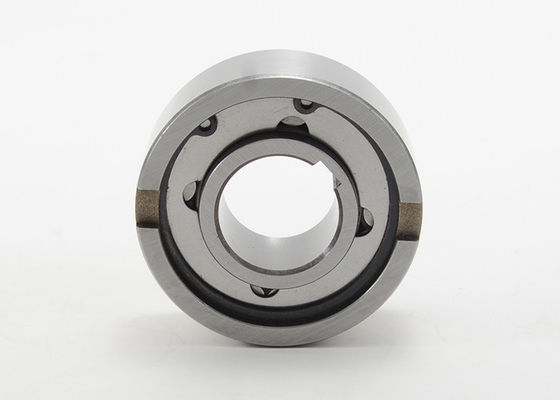

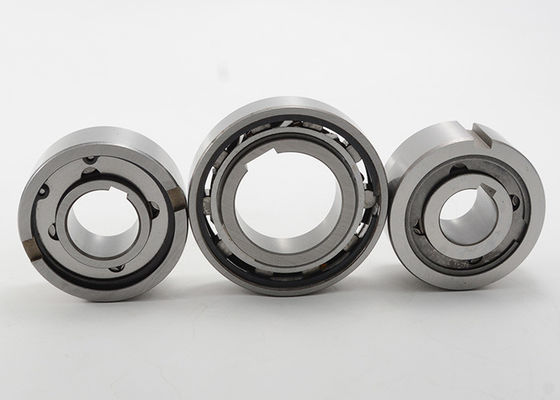

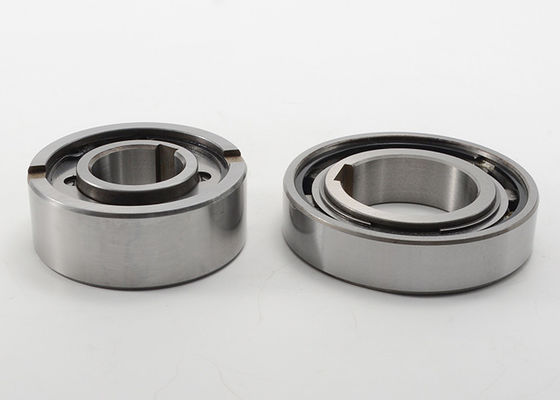

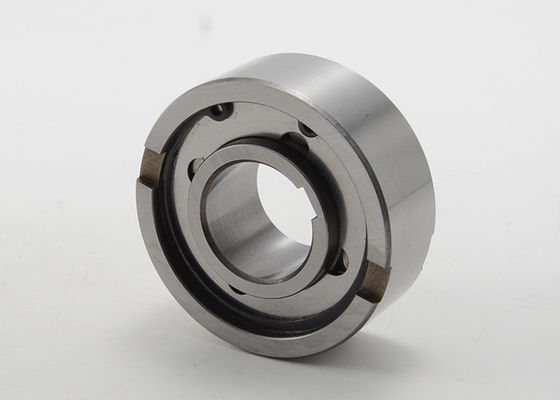

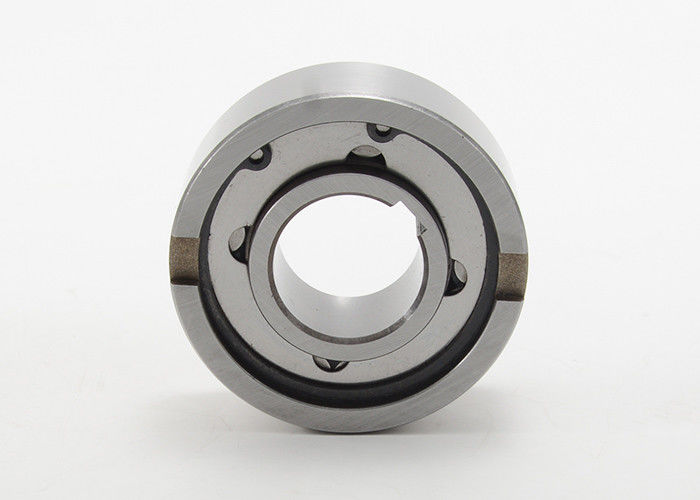

TFS Freewheels Kam Debriyajı Tek Yönlü Tek Yönlü Debriyaj Rulmanlı, Kama Yataklı
TFS Serisi Kam Debriyajı, presle oturtmalı montaj için tasarlanmış yaylı tip bir kavramadır.Sprag tipi tasarımlar tipik olarak benzer boyuttaki rampa ve makaralı tip kavramalardan daha yüksek tork kapasitesine sahiptir.TFS, konumlandırmaya yardımcı olmak için dış yuvada iki dikey kama yuvasına sahiptir.Dış boyutlar, Seri 63 bilyalı rulmanlarla aynıdır.Bu tasarım, genel iç veya dış yarış taşma uygulamaları için idealdir.TFS Serisi entegre bir yatak içermediğinden, TFS Kam Kavramasının hem eksenel hem de radyal yükleri kaldıran bir yatağın yanına monte edilmesi tipik uygulamadır.TFS Serisi, yağ ile önceden yağlanmış olarak gönderilir.
kama yolu:
Kama yuvası, DIN 6885-1'e göre d=12mm çapa kadardır.Bunun üzerinde DIN 6885-3'e göre.
Montaj:
Yatak ve filibir için aynı montaj toleransları sağlanmalıdır.Önerilen muhafaza toleransı H7.Mil h7 için.Filibir TFS'si için mahfaza iç çapının toleransı K6 ise, filibir uç alın yivlerinde poyra yaması gerekli değildir.Kurulum sırasında, doğru dönüş yönünün sağlanmasına özen gösterilmelidir.Dönme yönü, filibir üzerinde bir işaret oku ile gösterilir.
Yağlama:
Yağla yağlama.TFS Serisi, yağ ile önceden yağlanmış olarak gönderilir.
Sıcaklık aralığı:
yakl.-10°C ila + 50°C.
Talep üzerine diğer versiyonlar.
Freewheels Cam Debriyaj Tek Yönlü Tek Yönlü Debriyaj, Kama Yataklı Rulman TFS Serisi Özellikler:
| Debriyaj Rulmanı Tipi | Delik boyutları | Kama Deliği | boyut(mm) | |||||||
| d | A (Toplam Genişlik) | B (Toplam Çap) | C (Dış Yarış Kimliği) | D (İç Yarış Kimliği) | E (Pah) | F (Pah) | G (Yuva Genişliği) | H (Yuva Derinliği) | ||
| TFS12 | 12 | 4x1.8 | 13 | 35 | 30 | 18 | 0.6 | 0.3 | 4 | 1.4 |
| TFS15 | 15 | 5x1.2 | 18 | 42 | 36 | 22 | 0.8 | 0.3 | 5 | 1.8 |
| TFS17 | 17 | 5x1.2 | 19 | 47 | 38 | 22 | 1.2 | 0.8 | 5 | 2.3 |
| TFS20 | 20 | 6x 1.6 | 21 | 52 | 45 | 27 | 1.2 | 0.8 | 6 | 2.3 |
| TFS25 | 25 | 8x 2.0 | 24 | 62 | 52 | 35 | 1.2 | 0.8 | 8 | 2.8 |
| TFS30 | 30 | 8x2.0 | 27 | 72 | 62 | 40 | 1.8 | 1.0 | 10 | 2.5 |
| TFS35 | 35 | 10x2.4 | 31 | 80 | 70 | 48 | 1.8 | 1.0 | 12 | 3.5 |
| TFS40 | 40 | 12x2.2 | 33 | 90 | 78 | 54.5 | 1.8 | 1.0 | 12 | 4.1 |
| TFS45 | 45 | 14x2.1 | 36 | 100 | 85.3 | 59 | 1.8 | 1.0 | 14 | 4.6 |
| TFS50 | 50 | 14x2.1 | 40 | 110 | 92 | 65 | 1.8 | 1.0 | 14 | 5.6 |
| TFS60 | 60 | 18x 2.3 | 46 | 130 | 110 | 84 | 2.6 | 1.5 | 18 | 5.5 |
| TFS70 | 70 | 20x2.7 | 51 | 150 | 125 | 91 | 2.6 | 1.5 | 20 | 6.9 |
| TFS80 | 80 | 24x3.1 | 58 | 170 | 140 | 100 | 2.6 | 1.5 | 20 | 7.5 |
Özellikler:
| Debriyaj Rulmanı Tipi | Delik boyutları | Maks.Tork (Nm) | Sürükleme Torku (Nm) | Maks.Aşırı Çalışma Hızı (rpm) | Net Ağırlık (g) | |
| d | Iç yarış | Dış Yarış | ||||
| TFS12 | 12 | 18 | 0,040 | 4500 | 2300 | 68 |
| TFS15 | 15 | 28 | 0,060 | 3500 | 1800 | 120 |
| TFS17 | 17 | 50 | 0,110 | 3200 | 1600 | 150 |
| TFS20 | 20 | 84 | 0,180 | 2500 | 1300 | 220 |
| TFS25 | 25 | 128 | 0,190 | 2000 | 1000 | 360 |
| TFS30 | 30 | 200 | 0,210 | 1600 | 800 | 530 |
| TFS35 | 35 | 475 | 0,420 | 1400 | 700 | 790 |
| TFS40 | 40 | 607 | 0,460 | 1300 | 650 | 1050 |
| TFS45 | 45 | 756 | 0,560 | 1100 | 550 | 1370 |
| TFS50 | 50 | 1124 | 0.600 | 1000 | 500 | 1900 |
| TFS60 | 60 | 1975 | 0,870 | 840 | 420 | 3110 |
| TFS70 | 70 | 2514 | 0,910 | 750 | 380 | 4390 |
| TFS80 | 80 | 3924 | 1.220 | 670 | 340 | 6440 |
