Ürün ayrıntıları:
|
| İsim: | Kam Kavraması (Tek Yönlü Kam Kavramaları) | Kategori: | Debriyaj Yatağı |
|---|---|---|---|
| Debriyaj Rulmanı Malzemesi: | Krom çelik 100Cr6 | Yüzey: | Özel Muamele Yok |
| Boyut aralığı: | 8 mm'den 150 mm'ye kadar delik boyutları | Temel Yapı Türü: | makaralı tip filibir yataksız desteklenir |
| standart yağlama: | SIVI YAĞ | Sızdırmazlık: | Gerekli |
| Vurgulamak: | NF45 tek yönlü makaralı rulman,Makaralı Rampa tek yönlü makaralı rulman,serbest tekerlek geri döndürmez debriyaj |
||

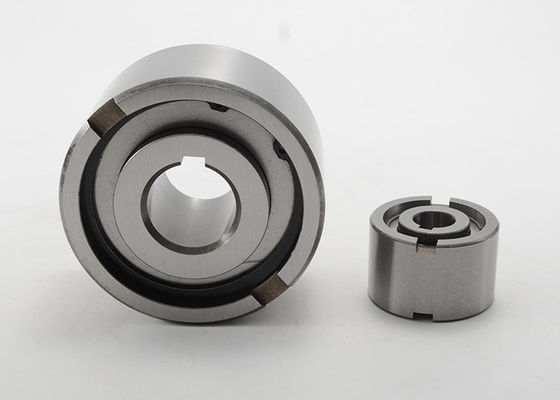

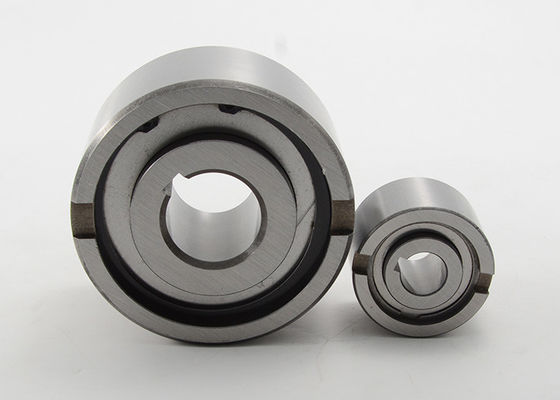

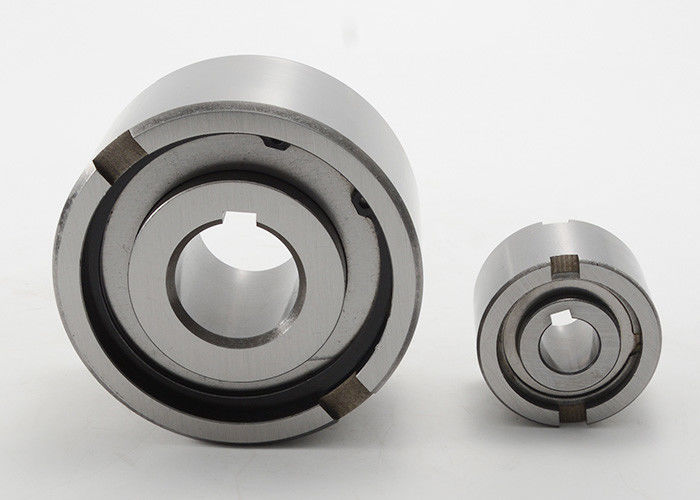

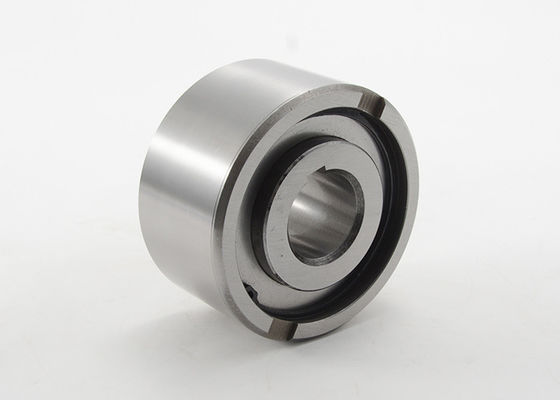

NF45 Makaralı Rampa Tek Yönlü Filibir Kavramaları Geri Döndürmez Rulman Kam Kavraması
Tip NF, desteklenmeyen bir makaralı tip filibirdir.Eksenel ve radyal yükleri desteklemek için rulmanlar gereklidir.Yağlama ve sızdırmazlık da tesisat tarafından sağlanmalıdır.
Standart yağlama yağdır.Nominal dış çap, standart bir bilyalı yatak boyutudur.Tipik bir düzenleme, bu tipi aşağıdaki sayfada gösterildiği gibi aynı yatak toleranslarına sahip bir yatağın yanına monte etmektir.İç yuva mile kilitlenmiştir.Dış bilezik, H7* yuvasına presle geçme sağlamak için pozitif bir n6 toleransına sahiptir.Ek yan çentikler, pozitif tork iletimi sağlar.
Yuva toleransı K6*'ya eşitse, çentiklerin kullanılması gerekli değildir ancak yuva, montajdan sonra genleşmeyecek kadar sağlam olmalıdır.
NF Serisi Makaralı Rampa Tek Yönlü Filibir Kavramaları Özellikleri:
| Tip | Delik boyutları | boyut(mm) | Maks.Tork (Nm) | Maks.Aşırı Çalışma Hızı (rpm) | Net ağırlık / kilogram) | |||||||
| d | Dh6 | L | D5 | D6 | t | r | r1 | Iç yarış | Dış Yarış | |||
| NF8 | 8 | 37 | 20 | 30 | 20 | 3 | 1.0 | 1.5 | 16 | 5000 | 6000 | 0.1 |
| NF12 | 12 | 37 | 20 | 30 | 20 | 3 | 1.0 | 1.5 | 16 | 5000 | 6000 | 0.1 |
| NF15 | 15 | 47 | 30 | 37 | 26 | 3.5 | 1.5 | 1.5 | 62 | 4500 | 5400 | 0.3 |
| NF20 | 20 | 62 | 36 | 52 | 37 | 3.5 | 2.0 | 2.0 | 150 | 3000 | 3600 | 0.6 |
| NF25 | 25 | 80 | 40 | 68 | 49 | 4 | 2.5 | 2.0 | 200 | 2200 | 2600 | 1.1 |
| NF30 | 30 | 90 | 48 | 75 | 52.5 | 5 | 2.5 | 2.0 | 400 | 1800 | 2100 | 1.6 |
| NF35 | 35 | 100 | 53 | 80 | 58 | 6 | 2.5 | 2.5 | 530 | 1600 | 1950 | 2.3 |
| NF40 | 40 | 110 | 63 | 90 | 62 | 7 | 3.0 | 2.5 | 880 | 1250 | 1700 | 3.1 |
| NF45 | 45 | 120 | 63 | 95 | 69 | 7 | 3.0 | 2.5 | 1200 | 1100 | 1500 | 3.7 |
| NF50 | 50 | 130 | 80 | 110 | 82 | 8.5 | 3.5 | 3.0 | 1900 | 850 | 1300 | 5.4 |
| NF55 | 55 | 140 | 80 | 115 | 83 | 9 | 3.5 | 3.5 | 2000 | 800 | 1200 | 6.1 |
| NF60 | 60 | 150 | 95 | 125 | 93.5 | 9 | 3.5 | 3.5 | 3400 | 700 | 1100 | 8.5 |
| NF70 | 70 | 170 | 110 | 140 | 106 | 9 | 3.5 | 3.5 | 4700 | 620 | 900 | 13 |
| NF80 | 80 | 190 | 125 | 160 | 122 | 9 | 4.0 | 3.5 | 8000 | 550 | 800 | 18 |
| NF90 | 90 | 215 | 140 | 180 | 133 | 11.5 | 4.0 | 4.0 | 13800 | 480 | 700 | 25.3 |
| NF100 | 100 | 260 | 150 | 210 | 157 | 14.5 | 4.0 | 4.0 | 15700 | 400 | 600 | 42.1 |
| NF130 | 130 | 300 | 180 | 240 | 188 | 17 | 5.0 | 5.0 | 27800 | 300 | 480 | 65 |
| NF150 | 150 | 320 | 180 | 260 | 205 | 17 | 5.0 | 5.0 | 35500 | 250 | 400 | 95 |
