Ürün ayrıntıları:
|
İsim: | Tek Yönlü İğneli Rulman/Debriyaj | Çekilmiş Kupa Tipi: | Makaralı Debriyaj |
---|---|---|---|
İlikleme Türü: | Açık | Satır sayısı: | Bir |
Kaplama: | Olmadan | Dış yüzey şekli: | Pürüzsüz dış yüzey |
Yay tasarımı: | Standart, Çelik baskı yayları | Çalışma Sıcaklığı Aralığı: | -10 ila +70 °C |
Vurgulamak: | yüksek tork Tek Yönlü Debriyaj Rulmanı,yüksek tork tek yönlü iğneli rulman,Çelik Yaylı tek yönlü iğneli rulman |

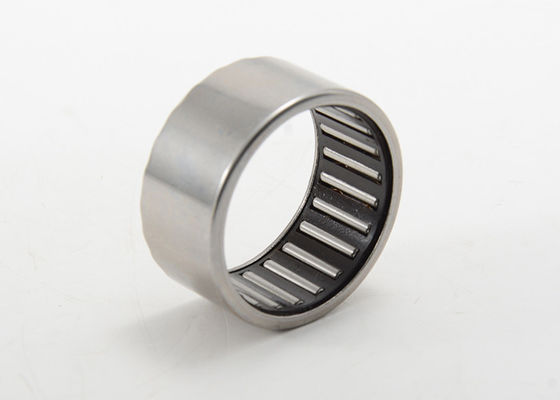

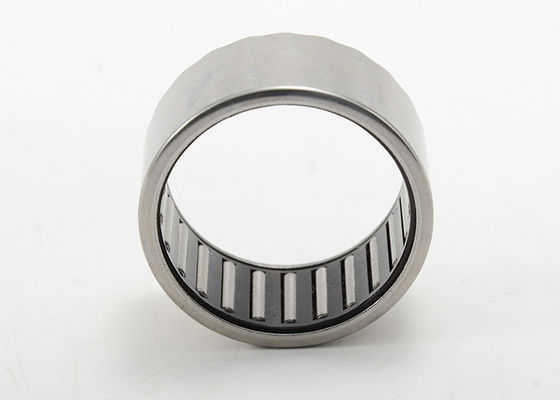

Çelik Yaylı Tek Yönlü İğneli Rulman Çekilmiş Çanak İğneli Debriyajlar
Çekilmiş çanak makaralı kavramalar, adını ince cidarlı, çekilmiş dış halkalardan (kaplar) alan tek yönlü kavramalardır.Yüksek torkları tek yönde iletebilirler ve örneğin indeksleme kavramaları, geri durdurma kavramaları ve tek yönlü kavramalar gibi geniş bir uygulama yelpazesine sahiptirler.
Tasarımları nedeniyle, çanak makaralı kavramalar çok yüksek bir indeksleme doğruluğuna, yüksek bir indeksleme frekansına ve düşük bir sürtünme torkuna sahiptir.
Eşmerkezliliği ve sonuç olarak doğru çalışmayı garanti etmek için, çekilmiş çanak makaralı kavramalar için bir destek yatağı düzenlemesi gereklidir.Çekilmiş çanak makaralı kavramalar bu nedenle entegre bir yatak düzeniyle (HFL) mevcuttur.Entegre yatak düzenlemesi (HF) olmayan çekmeli çanak makaralı kavramalar için, destek yatağı düzenlemesi ek rulmanlarla sağlanmalıdır.
Çekilmiş çanak makaralı kavramalar, tırtıklı veya tırtıksız olarak mevcuttur.Standart olarak greslenmiş olarak sunulurlar.Yağla yağlamalı uygulamalar için, greslenmemiş, çekme çanak makaralı kavramalar mevcuttur.

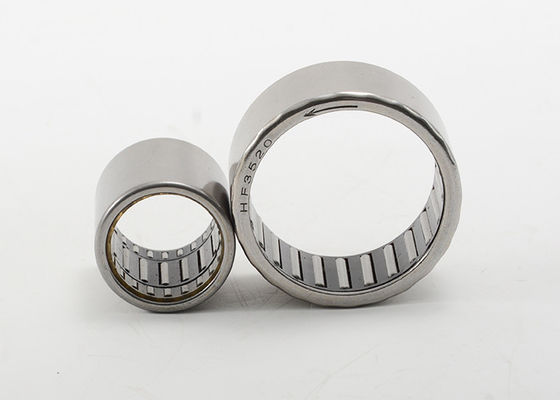

Çelik Yaylı Tek Yönlü İğneli Rulmanlı Çekilmiş Çanak Makaralı Debriyajlar HF Serisi Özellikler:
Şaft Çap |
Rulman Gösterimi |
Yığın yaklaşık |
Sınır Boyutları | Temel Yük Değerlendirmesi | Sınırlama Hızı |
sınırlama Hız |
||||
Rulman Kodu | Fw | D | C | Dinamik | Statik | Statik | Sıvı yağ | Sıvı yağ | ||
mm | g | mm | N | rpm | ||||||
4 | HF0406 | 1 | 4 | 8 | 6 | 34000 | 14000 | 0,34 | ||
6 | HF0612 | 3 | 6 | 10 | 12 | 23000 | 13000 | 1.76 | ||
8 | HF0812 | 3.5 | 8 | 12 | 12 | 17000 | 12000 | 3.15 | ||
10 | HF1012 | 4 | 10 | 14 | 12 | 14000 | 11000 | 5.3 | ||
12 | HF1216 | 11.6 | 12 | 18 | 16 | 11000 | 8000 | 12.2 | ||
14 | HF1416 | 13 | 14 | 20 | 16 | 9500 | 8000 | 17.3 | ||
16 | HF1616 | 14 | 16 | 22 | 16 | 8500 | 7500 | 20.5 | ||
18 | HF1816 | 15.5 | 18 | 24 | 16 | 7500 | 7500 | 24.1 | ||
20 | HF2016 | 17 | 20 | 26 | 16 | 7000 | 6500 | 28.1 | ||
25 | HF2520 | 30.9 | 25 | 32 | 20 | 5500 | 5500 | 66 | ||
30 | HF3020 | 36 | 30 | 37 | 20 | 4500 | 4500 | 90 | ||
35 | HF3520 | 40 | 35 | 42 | 20 | 3900 | 3900 | 121 |
