Ürün ayrıntıları:
|
İsim: | Tamamı Paslanmaz Çelik Yastık Blok Üniteleri | Birim Malzemesi: | Muhafaza ve ek yatak için Paslanmaz Çelik |
---|---|---|---|
Rulman tipi: | Ağır Hizmet Tipi | Muhafaza tipi: | Ağır Hizmet Tipi |
Konut Tarzı: | 2 Cıvata Yastık Blok | Montaj yöntemi: | Set Vidası Kilitleme |
Genişletme / Genişletmeme: | Genişleme Olmayan | yeniden yağlanabilir: | Evet |
Standarda Uygunluk: | ISO, JIS, Kuzey Amerika Standardı | Uygulamalar: | Yiyecek ve içecek işleme ve paketleme, Konveyör sistemleri, Asansör sistemleri, Tarım makineleri |
Vurgulamak: | 2 delikli flanşlı yastık blok rulmanlar,flanşa monte yastık blok rulmanlar paslanmaz çelik,ağır yastık blok rulman Genleşmeyen |

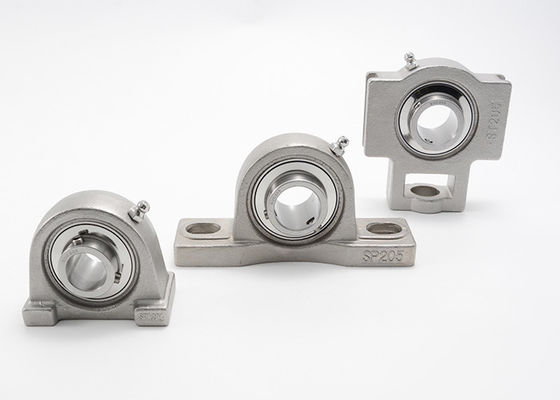

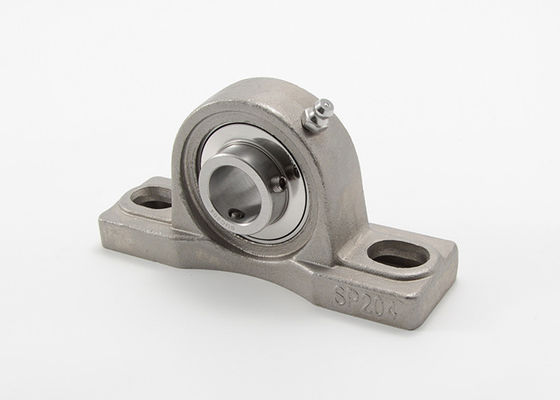

Tamamı Paslanmaz Çelik Yastık Blok Üniteleri 2 Delikli Flanşlı Hizmet Tipi SUCPX05 SUCPX06
Çok yönlülükleri ve uygun maliyetli olmaları nedeniyle, birçok endüstriyel uygulamada bilyalı rulman üniteleri kullanılmaktadır.
Bilyalı rulman üniteleri, bir mahfazaya monte edilmiş bir rulmandan oluşur.Ek yatak, küre şeklinde (dışbükey) bir dış yüzeye ve üniteyi mile kilitlemek için bir mekanizma içeren uzatılmış bir iç bileziğe sahip bir sabit bilyalı yataktır.Mahfazalar buna uygun olarak küre şeklinde fakat içbükey bir deliğe sahiptir.
MOUETTE yastık (plummer) blok bilyalı yatak üniteleri, bir destek yüzeyine cıvatalanabilen bir yuvaya monte edilmiş bir geçme yataktan oluşur.Standart ünite muhafaza tasarımları arasında dökme demir, kompozitler, preslenmiş çelik ve paslanmaz çelik malzemeler bulunur.MOUETTE, esas olarak paslanmaz çelikten gövde ve rulman yatakları üretti;veya yatakları paslanmaz çelik, ancak gövdeyi plastik malzemeden yerleştirin.
Ana Özellikler:
Birim Rulman Açıklama | Tamamı paslanmaz çelik yastık blok üniteleri rulmana monte edilmiştir |
Malzeme | Muhafaza ve ek yatak için paslanmaz çelik |
Montaj Deliği Sayısı | 2 |
Montaj Yöntemi | Ayar vidası |
Konut Tarzı | Flanş 2 cıvata yastık bloğu |
Yuvarlanma Elemanı | Bilye |
Genişletme / Genişletmeme | genişlememe |
Görev Tipi | Zor görev |
yeniden yağlanabilir | Evet |
Tamamı Paslanmaz Çelik Yastık Blok Üniteleri 2 Delikli Flanşlı Hizmet Tipi SUCPX00 Özellikler:
Rulman Ünitesi parça numarası |
Delik Çapı | boyut(mm) |
Rulman Parça No. |
Konut Parça No. |
Net ağırlık / kilogram) |
||||||||||
d | h | a | e | b | S1 | Ö2 | g | W | S | B | |||||
içinde | mm | ||||||||||||||
SUCPX05 SUCPX05-14 SUCPX05-15 SUCPX05-16 |
7/8 15/16 1 |
25 |
44.45 |
159 |
119 |
51 |
17 |
25 |
18 |
85 |
15.9 |
38.1 |
SUCX05 SUCX05-14 SUCX05-15 SUCX05-16 |
SPX05 |
1.48 |
SUCPX06 SUCPX06-17 SUCPX06-18 SUCPX06-19 SUCPX06-20 |
1-1/16 1-1/8 1-3/16 1-1/4 |
30 |
47.6 |
175 |
127 |
57 |
17 |
25 |
20 |
94 |
17.5 |
42.9 |
SUCX06 SUCX06-17 SUCX06-18 SUCX06-19 SUCX06-20 |
SPX06 |
1.99 |
SUCPX07 SUCP X07-20 SUCPX07-21 SUCPX07-22 SUCPX07-23 |
1-1/4 1-5/16 1-3/8 1-7/16 |
35 |
54 |
203 |
144 |
57 |
17 |
30 |
22 |
105 |
19.0 |
49.2 |
SUCX07 SUCX07-20 SUCX07-21 SUCX07-22 SUCX07-23 |
SPX07 |
2,57 |
SUCPX08 SUCPX08-24 SUCPX08-25 |
1-1/2 1-9/16 |
40 | 58.7 | 222 | 156 | 67 | 20 | 32 | 26 | 113 | 19.0 | 49.2 |
SUCX08 SUCX08-24 SUCX08-25 |
SPX08 | 3.12 |
SUCPX09 SUCPX09-26 SUCPX09-27 SUCPX09-28 |
1-5/8 1-11/16 1-3/4 |
45 |
58.7 |
222 |
156 |
67 |
20 |
33 |
26 |
116 |
19.0 |
51.6 |
SUCX09 SUCX09-26 SUCX09-27 SUCX09-28 |
SPX09 |
3.58 |
SUCPX10 SUCPX10-29 SUCPX10-30 SUCPX10-31 SUCPX10-32 |
1-13/16 1-7/8 1-15/16 2 |
50 |
63.5 |
241 |
171 |
73 |
20 |
37 |
27 |
126 |
22.2 |
55.6 |
SUCX10 SUCX10-29 SUCX10-30 SUCX10-31 SUCX10-32 |
SPX10 |
4.81 |
SUCPX11 SUCPX11-32 SUCPX11-33 SUCPX11-34 SUCPX11-35 |
2 2-1/16 2-1/8 2-3/16 |
55 |
69.8 |
260 |
184 |
79 |
25 |
37 |
30 |
139 |
25.4 |
65.1 |
SUCX11 SUCX11-32 SUCX11-33 SUCX11-34 SUCX11-35 |
SPX11 |
6.15 |
SUCPX12 SUCPX12-36 SUCPX12-37 SUCPX12-38 SUCPX12-39 |
2-1/4 2-5/16 2-3/8 2-7/16 |
60 |
76.2 |
286 |
203 |
83 |
25 |
41 |
32 |
151 |
25.4 |
65.1 |
SUCX12 SUCX12-36 SUCX12-37 SUCX12-38 SUCX12-39 |
SPX12 |
7.10 |
SUCPX13 SUCPX13-40 SUCPX13-41 |
2-1/2 2-9/16 |
65 | 76.2 | 286 | 203 | 83 | 25 | 41 | 32 | 151 | 30.2 | 74.6 |
SUCX13 SUCX13-40 SUCX13-41 |
SPX13 | 7.42 |
SUCPX14 SUCPX14-42 SUCPX14-43 SUCPX14-44 |
2-5/8 2-11/16 2-3/4 |
70 |
88.9 |
330 |
229 |
89 |
27 |
51 |
35 |
172 |
33.3 |
77.8 |
SUCX14 SUCX14-42 SUCX14-43 SUCX14-44 |
SPX14 |
8.60 |
SUCPX15 SUCPX15-45 SUCPX15-46 SUCPX15-47 SUCPX15-48 |
2-13/16 2-7/8 2-15/16 3 |
75 |
88.9 |
330 |
232 |
89 |
27 |
51 |
35 |
174 |
33.3 |
82.6 |
SUCX15 SUCX15-45 SUCX15-46 SUCX15-47 SUCX15-48 |
SPX15 |
10.59 |
SUCPX16 SUCPX16-50 |
3-1/8 | 80 | 101.6 | 381 | 283 | 102 | 27 | 59 | 42 | 197 | 34.1 | 85.7 |
SUCX16 SUCX16-50 |
SPX16 | 13.16 |
SUCPX17 SUCPX17-52 |
3-1/4 | 85 | 101.6 | 381 | 283 | 102 | 27 | 59 | 42 | 202 | 39.7 | 96 |
SUCX17 SUCX17-52 |
SPX17 | 16.21 |
SUCPX18 SUCPX18-56 |
3-1/2 |
90 | 101.6 | 381 | 283 | 111 | 27 | 60 | 45 | 206 | 42.9 | 104 |
SUCX18 SUCX18-56 |
SPX18 | 17.60 |
SUCPX20 SUCPX20-64 |
4 |
100 | 127 | 432 | 337 | 121 | 33 | 64 | 52 | 250 | 49.2 | 117.5 |
SUCX20 SUCX20-64 |
SPX20 | 29.80 |
