Ürün ayrıntıları:
|
| İsim: | Krom Rulman Çelik İşlenmiş İç Bilezik İnç Serisi | Malzeme: | Yüksek Alaşımlı Rulman Kaliteli Çelik/Paslanmaz çelik |
|---|---|---|---|
| Metrik/İnç: | İnç Serisi | Yüzey: | Nötr İşlenmiş Rulman Çelik Yüzeyi |
| Boyut aralığı: | IRB Serisi şaft çapları 5/16 ila 2½ inç arasındadır | Temel Yapı Türü: | Thru Sertleştirilmiş Hassas Taşlanmış Halkalar |
| Uygulama: | Genel Kullanım İç Halkaları | İşleme: | işlenmiş |
| Vurgulamak: | LRB Rulman İç Bileziği,Krom Rulman İç Bileziği,MI 10 N rulman iç yatağı |
||

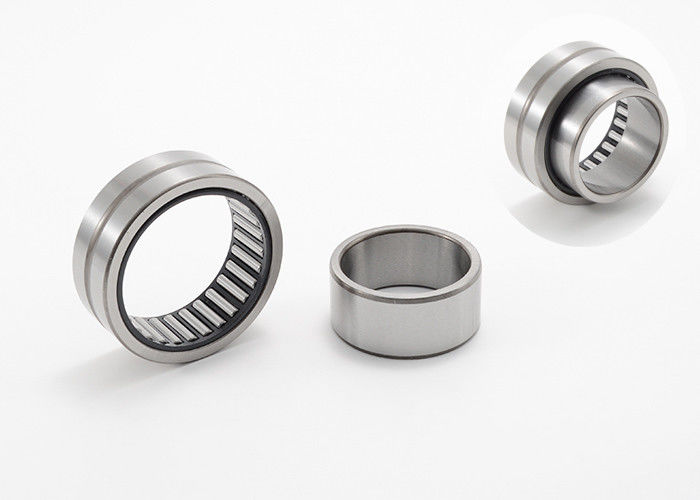

Krom Rulman Çeliği İşlenmiş İç Bilezik İnç Serisi LRB61012 LRB202420
Erken mil aşınması endişesi olmadan iyi bir makara desteği sağlamak için iç bilezikler kovan tipi veya çeşitli makinede işlenmiş iğneli rulmanlarla entegre edilebilir.Şaft yüzeylerini belirli bir sertlik veya pürüzlülük özelliğine getirmenin imkansız olduğu uygulamalar için sert, tok kanallar oluşturmak üzere iç bileziklerimizi sıkı toleranslara göre ısıl işlemden geçiriyor ve taşlıyoruz.Ek işleme gerektirmedikleri için burçlara ekonomik bir alternatiftirler.

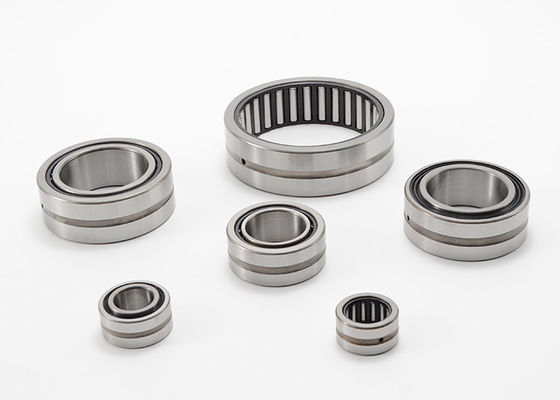

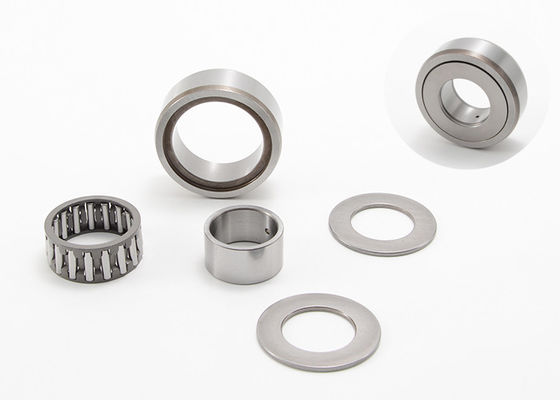

İşlenmiş Tip İğneli Rulmanlar için İç Bilezikler
İşlenmiş tip iğneli rulmanlar için iç bilezikler çeşitli boyutlarda gelir.İnç tipi LRB Serisi iç bilezikler, ⅜ ila 3¾ inç arası mil çapları ve daha kolay yağlama için yağ deliği modelleri sunar.
MOUETTE, Yüksek Alaşımlı Rulman Kaliteli Çelik 100Cr6 ve Paslanmaz çelik 440C'de hem standart hem de özelleştirilmiş iç bilezikler olmak üzere işlenmiş iç bilezikler için daha fazla değişim tablası sunmaktadır.
İşlenmiş İç Bilezik İnç Serisi Özellikler:
|
Şaft Çap |
Rulman atama |
Yığın yaklaşık |
Sınır Boyutları | ||||
| d | F | B | |||||
| mm | g | içinde | mm | içinde | mm | mm | |
|
9.525 (3.8) |
LRB 61012 | 18.5 | 3/8 | 9.525 | 3/8 | 15.875 | 19.300 |
|
12.700 (1/2) |
LRB 81212 | 23.5 | 1/2 | 12.700 | 3/4 | 19.050 | 19.300 |
| LRB 81216 | 31 | 1/2 | 12.700 | 3/4 | 19.050 | 25.650 | |
|
15.875 (5/8) |
LRB 101412 | 28 | 5/8 | 15.875 | 7/8 | 22.225 | 19.300 |
| LRB 101416 | 37.5 | 5/8 | 15.875 | 7/8 | 22.225 | 25.650 | |
|
19.050 (3/4) |
LRB 121612 | 33 | 3/4 | 19.050 | 1 | 25.400 | 19.300 |
| LRB 121616 | 44 | 3/4 | 19.050 | 1 | 25.400 | 25.650 | |
|
22.225 (7/8) |
LRB 141816 | 50 | 7/8 | 22.225 | 11/8 | 28.575 | 25.650 |
| LRB 141820 | 62 | 7/8 | 22.225 | 11/8 | 28.575 | 32.000 | |
|
25.400 (1) |
LRB 162016 | 56 | 1 | 25.4 | 11/4 | 31.750 | 25.650 |
| LRB 162020 | 72 | 1 | 25.4 | 11/4 | 31.750 | 32.000 | |
|
28.575 (11/8) |
LRB 182216 | 63 | 11/8 | 28.575 | 13/8 | 34.925 | 25.650 |
| LRB 182220 | 77 | 11/8 | 28.575 | 13/8 | 34.925 | 32.000 | |
|
31.750 (11/4) |
LRB 202406 | 71 | 11/4 | 31.750 | 11/2 | 38.100 | 25.650 |
| LRB 202420 | 86 | 11/4 | 31.750 | 11/2 | 38.100 | 32.000 | |
|
34.925 (13/8) |
LRB 222616 | 77 | 13/8 | 34.925 | 11/2 | 41.275 | 25.650 |
| LRB 222620 | 96 | 13/8 | 34.925 | 15/8 | 41.275 | 32.000 | |
|
38.100 (11/2) |
LRB 242816 | 80 | 11/2 | 38.100 | 15/8 | 44.450 | 25.650 |
| LRB 242820 | 100 | 11/2 | 38.10 | 13/4 | 44.450 | 32.000 | |
| LRB 243020 | 155 | 11/2 | 38.100 | 13/4 | 47.625 | 32.000 | |
|
41.275 (15/8) |
LRB 263212 | 135 | 15/8 | 41.275 | 2 | 50.800 | 25.650 |
| LRB 263220 | 170 | 15/8 | 41.275 | 2 | 50.800 | 32.000 | |
|
44.450 (13/4) |
LRB 283624 | 300 | 13/4 | 44.450 | 21/4 | 57.450 | 38.350 |
| LRB 283628 | 345 | 13/4 | 44.450 | 21/4 | 57.450 | 44.700 | |
|
50.800 (2) |
LRB 324024 | 335 | 2 | 50.800 | 21/2 | 63.500 | 38.350 |
| LRB 324028 | 390 | 2 | 50.800 | 21/2 | 63.500 | 44.700 | |
|
57.150 (21/4) |
LRB 364424 | 375 | 21/4 | 57.150 | 23/4 | 69.850 | 38.350 |
| LRB 364428 | 440 | 21/4 | 57.150 | 23/4 | 69.850 | 44.700 | |
|
63.500 (21/2) |
LRB 404824 | 410 | 21/2 | 63.500 | 3 | 76.500 | 38.350 |
| LRB 404828 | 480 | 21/2 | 63.500 | 3 | 76.500 | 44.700 | |
|
69.850 (23/4) |
LRB 445228 | 530 | 23/4 | 69.850 | 31/4 | 82.550 | 44.700 |
| LRB 445232 | 600 | 23/4 | 69.850 | 31/4 | 82.550 | 51.050 | |
|
76.200 (3) |
LRB 485632 | 640 | 3 | 76.200 | 31/2 | 88.900 | 51.050 |
|
82.550 (31/4) |
LRB 526032 | 690 | 31/4 | 82.550 | 33/4 | 95.250 | 51.050 |
|
88.900 (31/2) |
LRB 566432 | 750 | 31/2 | 88.900 | 4 | 101.60 | 51.050 |
