Ürün ayrıntıları:
|
| İsim: | Tek Sıralı Radyal Silindirik Makaralı Rulmanlar | Tip: | Tam Tamamlayıcı, SL1829 Serisi |
|---|---|---|---|
| Rulman Tasarımı: | tam tamamlayıcı makara seti, tek sıra, yarı sabit yatak, dış bilezikte 1 nervür, iç bilezikte 2 nerv | Rulman Malzemesi: | Rulman Çeliği 100Cr6, GCr15, AISI 52100 |
| İnç/Metrik: | metrik seri | Sızdırmazlık: | Açık, Kafessiz |
| Radyal iç boşluk: | Normal | Yuvarlanma Elemanı Sıraları: | 1 (Tek Sıra) |
| Vurgulamak: | kafessiz silindirik makaralı rulman,rulman silindirik SL182912-B-XL |
||

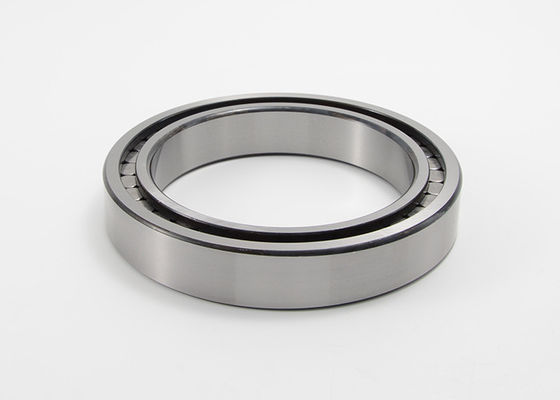

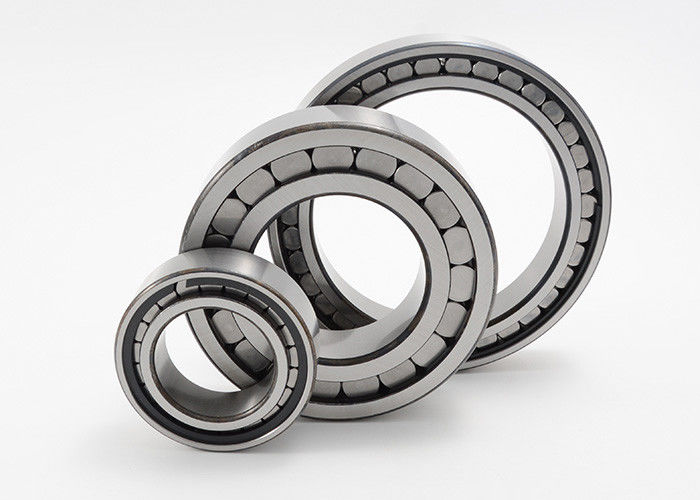

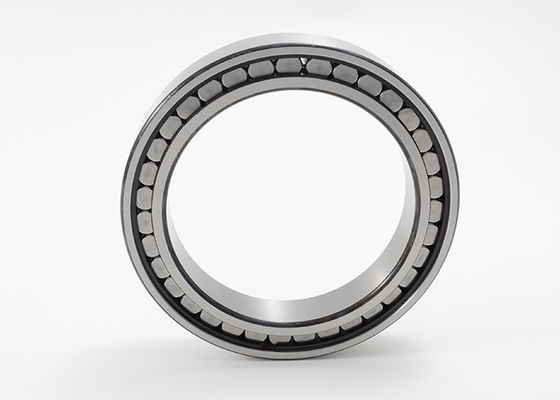

Tek Sıralı Silindirik Makaralı Rulmanlar Tam Tamamlayıcı SL182912-B-XL NCF2912V
Tek sıralı tam tamamlayıcı silindirik makaralı rulmanlar, nervür kılavuzlu silindirik makaralarla birlikte yekpare dış ve iç halkalara sahiptir.Bu rulmanlar mümkün olan en fazla sayıda yuvarlanma elemanına sahip olduğundan, son derece yüksek radyal yük taşıma kapasitesine, yüksek rijitliğe sahiptir ve özellikle kompakt tasarımlar için uygundur.Ancak kinematik koşullar nedeniyle, kafesli silindirik makaralı rulmanlar kullanıldığında mümkün olan yüksek hızlara ulaşamazlar.
Tek sıralı tam tamamlayıcı silindirik makaralı rulmanlar, yarı sabit yataklar şeklindedir.
Yarı sabit yataklar:
SL1818 (ölçü serisi 18), SL1829 (boyut serisi 29), SL1830 (boyut serisi 30), SL1822 (boyut serisi 22) ve SL1923 (ölçü serisi 23) olarak tek sıralı tasarımda yarı sabit yataklar mevcuttur.Sadece yüksek radyal kuvvetleri değil, aynı zamanda bir yöndeki eksenel kuvvetleri de destekleyebilirler ve bu nedenle milleri tek yönde eksenel olarak yönlendirebilirler.Ters yönde sabit olmayan yataklar gibi davranırlar.
SL1923 Serisi, iç halkada yalnızca bir nervür ve kendinden tutucu bir yuvarlanma elemanı setine sahiptir.Sonuç olarak, iç halka yataktan çıkarılabilir.Bu, takmayı ve sökmeyi önemli ölçüde kolaylaştırır.
Sızdırmazlık:
Silindirik makaralı rulmanlar açık bir tasarımla sağlanır.
Yağlama:
Yağlanmış olarak teslim edilmezler ve alın yüzlerinden yağ veya gres ile yağlanabilirler.
Tek Sıralı Tam Tamamlayıcı Silindirik Makaralı Rulmanlar SL1829 Serisi Özellikler:
|
Rulman Kodu |
boyutlar | Puan yükleniyor | hız sınırlama | Yığın | ||||||||||
| d | D | B | d1 | D1 | E | s | rmin | Dyn. | İstatistik | Yorulma sınırı yükü | hız sınırlama | referans hız | ||
| cr | kor | kürt | nG | nB | ||||||||||
| mm | KN | rpm | kilogram | |||||||||||
| SL182912 | 60 | 85 | 16 | 69 | 74.4 | 78.55 | 1 | 1 | 63 | 76 | 13.7 | 4550 | 2900 | 0.29 |
| SL182913 | 65 | 90 | 16 | 75.7 | 81 | 85.24 | 1 | 1 | 67 | 84 | 15.1 | 4150 | 2550 | 0.31 |
| SL182914 | 70 | 100 | 19 | 81.2 | 87.8 | 92.31 | 1 | 1 | 88 | 111 | 188 | 3850 | 2550 | 0.49 |
| SL182915 | 75 | 105 | 19 | 86.3 | 92.8 | 97.41 | 1 | 1 | 91 | 119 | 20.1 | 3600 | 2370 | 0,52 |
| SL182916 | 80 | 110 | 19 | 91.4 | 98 | 102.51 | 1 | 1 | 94 | 1260 | 21.4 | 3450 | 2220 | 0,55 |
| SL182917 | 85 | 120 | 22 | 96.4 | 105 | 109,58 | 1 | 1.1 | 118 | 159 | 25.5 | 3200 | 2200 | 0,81 |
| SL182918 | 90 | 125 | 22 | 102 | 110.7 | 115,75 | 1 | 1.1 | 122 | 169 | 26.5 | 3050 | 2050 | 0,84 |
| SL182919 | 95 | 130 | 22 | 106.7 | 117 | 122,25 | 1 | 1.1 | 132 | 177 | 27.5 | 2900 | 1940 | 0,86 |
| SL182920 | 100 | 140 | 24 | 113.4 | 125.7 | 130.95 | 1.5 | 1.1 | 152 | 203 | 31.5 | 2700 | 1870 | 1.14 |
| SL182922 | 110 | 150 | 24 | 124 | 136.2 | 141.5 | 1.5 | 1.1 | 155 | 213 | 34 | 2490 | 1710 | 1.23 |
| SL182924 | 120 | 165 | 27 | 134.8 | 154.3 | 149 | 1.5 | 1.1 | 199 | 285 | 45.5 | 2290 | 1590 | 1.73 |
| SL182926 | 130 | 180 | 30 | 146 | 161.1 | 167.15 | 2 | 1.5 | 238 | 350 | 54 | 2110 | 1500 | 2.33 |
| SL182928 | 140 | 190 | 30 | 157 | 174 | 180 | 2 | 1.5 | 260 | 375 | 57 | 1960 | 1370 | 2.42 |
| SL182930 | 150 | 210 | 36 | 169 | 189.6 | 196.75 | 2.5 | 2 | 340 | 480 | 73 | 1810 | 1360 | 3.77 |
| SL182932 | 160 | 220 | 36 | 179.7 | 200.5 | 207.6 | 2.5 | 2 | 350 | 510 | 77 | 1710 | 1270 | 4 |
| SL182934 | 170 | 230 | 36 | 190.6 | 211.3 | 218.45 | 2.5 | 2 | 365 | 540 | 80 | 1610 | 1190 | 4.3 |
| SL182936 | 180 | 250 | 42 | 200.7 | 224 | 231.85 | 2.5 | 2 | 455 | 680 | 100 | 1530 | 1150 | 6.2 |
| SL182938 | 190 | 260 | 42 | 211.5 | 238.5 | 244.15 | 2 | 2 | 510 | 770 | 112 | 1450 | 1030 | 6.5 |
| SL182940 | 200 | 280 | 48 | 225.5 | 252.4 | 261.6 | 3 | 2.1 | 610 | 940 | 134 | 1360 | 950 | 9.1 |
| SL182944 | 220 | 300 | 48 | 246.3 | 273.2 | 282.45 | 3 | 2.1 | 650 | 1030 | 144 | 1250 | 840 | 9.9 |
| SL182948 | 240 | 320 | 48 | 267.5 | 294.4 | 303.7 | 3 | 2.1 | 600 | 1120 | 124 | 1150 | 750 | 10.6 |
| SL182952 | 260 | 360 | 60 | 291.5 | 323.4 | 333.7 | 5 | 2.1 | 780 | 1450 | 160 | 1060 | 690 | 18.5 |
| SL182956 | 280 | 380 | 60 | 314 | 348.5 | 359.5 | 3.5 | 2.1 | 910 | 1710 | 184 | 980 | 590 | 19.7 |
| SL182960 | 300 | 420 | 72 | 338 | 376.9 | 389.45 | 5 | 3 | 1170 | 2200 | 235 | 910 | 540 | 31.2 |
| SL182964 | 320 | 440 | 72 | 358.5 | 397.4 | 409.85 | 5 | 3 | 1210 | 2340 | 246 | 860 | 495 | 32.9 |
| SL182968 | 340 | 460 | 72 | 379 | 418.7 | 430.2 | 5 | 3 | 1250 | 2470 | 255 | 810 | 460 | 34.7 |
| SL182972 | 360 | 480 | 72 | 399.5 | 438.6 | 450.6 | 5 | 3 | 1280 | 2600 | 265 | 770 | 430 | 36.4 |
| SL182976 | 380 | 520 | 82 | 426 | 472.1 | 486.7 | 5 | 4 | 1660 | 3300 | 335 | 720 | 380 | 52.1 |
| SL182980 | 400 | 540 | 82 | 450 | 496.1 | 510.85 | 5 | 4 | 1710 | 3500 | 350 | 690 | 350 | 54.3 |
| SL182984 | 420 | 560 | 82 | 462 | 509 | 522.95 | 5 | 4 | 1730 | 3600 | 355 | 670 | 340 | 56.9 |
| SL182988 | 440 | 600 | 95 | 490 | 544.6 | 562 | 7 | 4 | 2090 | 4100 | 4050 | 630 | 325 | 78.1 |
| SL182992 | 460 | 620 | 95 | 504 | 559.6 | 576.3 | 7 | 4 | 2130 | 4250 | 410 | 610 | 310 | 81.1 |
| SL182996 | 480 | 650 | 100 | 538 | 596.6 | 614.75 | 7 | 5 | 2390 | 4800 | 460 | 570 | 280 | 94.7 |
| SL1829/500 | 500 | 670 | 100 | 553 | 612.7 | 630 | 7 | 5 | 2430 | 4950 | 470 | 560 | 270 | 98.3 |
