Ürün ayrıntıları:
|
| İsim: | Tek Sıralı Tam tamamlayıcı Silindirik Makaralı Rulmanlar | Rulman tipi: | Tam Tamamlayıcı, SL1830 Serisi |
|---|---|---|---|
| Satır Sayısı: | 1 | Rulman Malzemesi: | Krom çelik 100Cr6, GCr15, AISI 52100 |
| İnç/Metrik: | Metrik | Sızdırmazlık: | Açık |
| Rulman Tasarımı: | Çıkarılabilir Dış Halka – Flanşlı | kafes tipi: | Tam Tamamlayıcı, Kafessiz |
| Radyal Dahili Oyun: | Normal Dahili Oynatma | Isı Stabilizasyonu: | Isı Stabilizasyonu Yok - 120 °C'ye kadar sıcaklıklar |
| Vurgulamak: | Tam tamamlayıcı tek sıralı makaralı rulman,tek sıralı makaralı rulman SL183020,tek sıralı sl183012 |
||

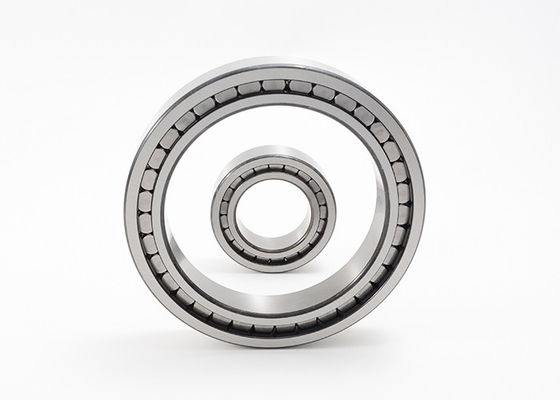

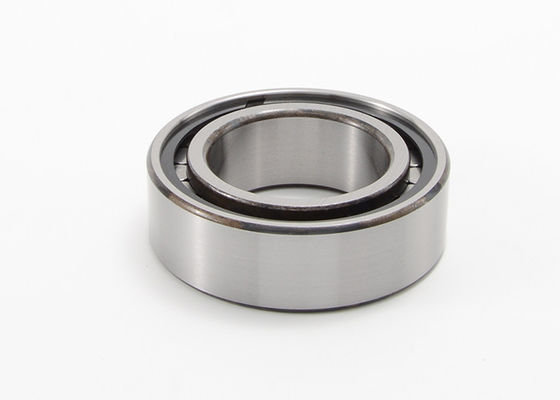

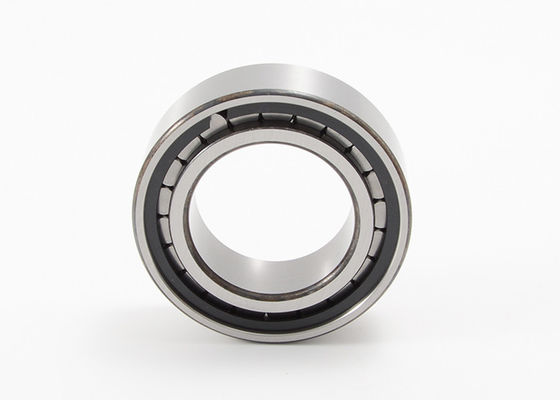

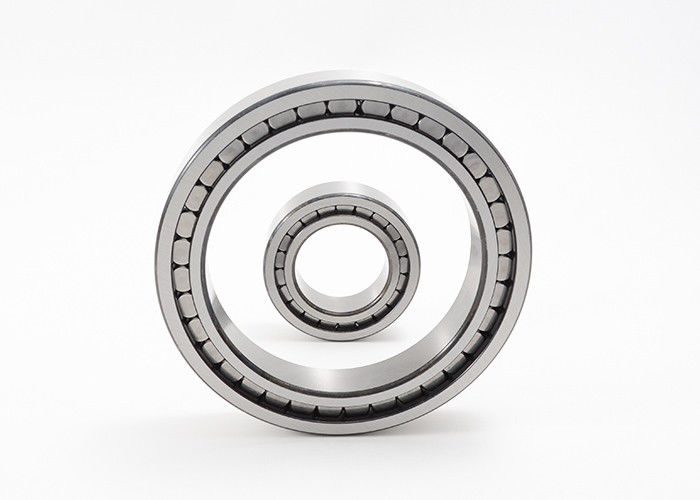

Tek Sıralı Tam tamamlayıcı Silindirik Makaralı Rulmanlar SL183012 SL183020 SL183036
Silindirik Makaralı Rulmanlar SL183012, tek sıralı, tam donanımlı bir silindir rulmandır.Bu yatak tipi, sağlam bir dış ve iç bileziğe ve çok sayıda silindirik makaraya sahiptir.Bu silindirler, halkaların nervürleri arasında yönlendirilir.Kafes olmadığı için maksimum rulo sayısı kullanılabilir.Sonuç olarak, bu rulmanlar çok yüksek radyal yükleri destekleyebilir.Ancak maksimum hız, kafesli silindirik makaralı rulmanların hızından daha düşüktür.Tek sıralı tam bileşenli silindirik makaralı rulmanlar da tek yöndeki eksenel kuvvetleri destekleyebilir.Destek yatağı olarak kullanılırlar.Destek yatakları, milin yuvaya göre tek yönde eksenel yer değiştirmesine izin verir.Şaft eksenel olarak diğer yönde bulunur.
Çalışma sıcaklığı:
Tam tamamlayıcı silindirik makaralı rulmanlar –30 °C ila +120 °C arasındaki çalışma sıcaklıkları için uygundur.
MOUETTE daha fazla değişim masası, fag silindirik makaralı rulman, nsk silindirik makaralı rulmanlar, timken silindirik makaralı rulman, silindirik makaralı rulman sunmaktadır.
Tek Sıralı Tam tamamlayıcı Silindirik Makaralı Rulmanlar SL1830 Serisi Ayrıntılar:
|
Rulman Kodu |
boyutlar | Puan yükleniyor | hız sınırlama | Yığın | ||||||||||
| d | D | B | d1 | D1 | E | s | rmin | Dyn. | İstatistik | Yorulma sınırı yükü | hız sınırlama | referans hız | ||
| cr | kor | kürt | nG | nB | ||||||||||
| mm | KN | rpm | kilogram | |||||||||||
| SL183004 | 20 | 42 | 16 | 28.8 | 32.8 | 36.81 | 1.5 | 0.6 | 27.5 | 26.5 | 4.45 | 10500 | 7500 | 0.11 |
| SL183005 | 25 | 47 | 16 | 34.6 | 38.5 | 42.51 | 1.5 | 0.6 | 35 | 32 | 5.5 | 8900 | 6000 | 0.12 |
| SL183006 | 30 | 55 | 19 | 40 | 45.4 | 49.6 | 2 | 1 | 45 | 42 | 7.5 | 7600 | 5600 | 0.2 |
| SL183007 | 35 | 62 | 20 | 44.9 | 51.3 | 55.52 | 2 | 1 | 55 | 53 | 9.4 | 6700 | 4950 | 0,26 |
| SL183008 | 40 | 68 | 21 | 50.5 | 57.1 | 61.74 | 2 | 1 | 66 | 67 | 11.2 | 6000 | 4350 | 0.31 |
| SL183009 | 45 | 75 | 23 | 55.3 | 62.2 | 66.85 | 2 | 1 | 70 | 74 | 12.5 | 5500 | 4200 | 0.4 |
| SL183010 | 50 | 80 | 23 | 59.1 | 67.7 | 72.33 | 2 | 1 | 88 | 94 | 15.1 | 5100 | 3700 | 0.43 |
| SL183011 | 55 | 90 | 26 | 68.5 | 78.8 | 83.54 | 2 | 1.1 | 120 | 136 | 22.6 | 4400 | 3100 | 0,64 |
| SL183012 | 60 | 95 | 26 | 71.7 | 82.1 | 86.74 | 2 | 1.1 | 123 | 143 | 23.7 | 4200 | 3000 | 0,69 |
| SL183013 | 65 | 100 | 26 | 78.1 | 88.4 | 93.09 | 2 | 1.1 | 130 | 157 | 26 | 3900 | 2700 | 0,73 |
| SL183014 | 70 | 110 | 30 | 81.5 | 95.6 | 100.28 | 3 | 1.1 | 153 | 174 | 29.5 | 3650 | 2800 | 1.02 |
| SL183015 | 75 | 115 | 30 | 89 | 103.2 | 107.9 | 3 | 1.1 | 162 | 192 | 32.5 | 3400 | 2490 | 1.06 |
| SL183016 | 80 | 125 | 34 | 95 | 111.7 | 117.4 | 4 | 1.1 | 170 | 220 | 31 | 3150 | 2470 | 1.43 |
| SL183017 | 85 | 130 | 34 | 99.4 | 116.1 | 121.95 | 4 | 1.1 | 175 | 231 | 32 | 3000 | 2360 | 1.51 |
| SL183018 | 90 | 140 | 37 | 106.1 | 124.5 | 130.11 | 4 | 1.5 | 205 | 275 | 38 | 2800 | 2240 | 1.97 |
| SL183020 | 100 | 150 | 37 | 115.7 | 134 | 140.2 | 4 | 1.5 | 216 | 300 | 40.5 | 2600 | 2040 | 2.15 |
| SL183022 | 110 | 170 | 45 | 127.3 | 149.3 | 156.7 | 5.5 | 2 | 280 | 385 | 52 | 2350 | 2010 | 3.5 |
| SL183024 | 120 | 180 | 46 | 138.8 | 160.7 | 168.15 | 5.5 | 2 | 295 | 425 | 56 | 2170 | 1840 | 3.8 |
| SL183026 | 130 | 200 | 52 | 148.6 | 175.5 | 184.4 | 5.5 | 2 | 425 | 600 | 79 | 2000 | 1660 | 5.65 |
| SL183028 | 140 | 210 | 53 | 162.2 | 189.5 | 198.4 | 5.5 | 2 | 450 | 660 | 85 | 1840 | 1470 | 6.04 |
| SL183030 | 150 | 225 | 56 | 170 | 198 | 207.45 | 7 | 2.1 | 475 | 700 | 88 | 1760 | 1430 | 7.33 |
| SL183032 | 160 | 240 | 60 | 184,8 | 215.8 | 225.45 | 7 | 2.1 | 540 | 800 | 99 | 1620 | 1280 | 8.8 |
| SL183034 | 170 | 260 | 67 | 198.1 | 232.7 | 243,55 | 7 | 2.1 | 700 | 1050 | 129 | 1510 | 1120 | 12.2 |
| SL183036 | 180 | 280 | 74 | 212.2 | 249.4 | 261 | 7 | 2.1 | 810 | 1240 | 150 | 1410 | 1020 | 16.1 |
| SL183038 | 190 | 290 | 75 | 221.8 | 259 | 270.6 | 9 | 2.1 | 830 | 1300 | 155 | 1350 | 970 | 17 |
| SL183040 | 200 | 310 | 82 | 236.6 | 276.2 | 288.6 | 9 | 2.1 | 950 | 1510 | 178 | 1270 | 890 | 21.8 |
| SL183044 | 220 | 340 | 90 | 254.6 | 299.2 | 312 | 9 | 3 | 1150 | 1820 | 209 | 1170 | 800 | 28.4 |
| SL183048 | 240 | 360 | 92 | 277.5 | 322.1 | 336 | 11 | 3 | 1210 | 1990 | 224 | 1080 | 720 | 30.9 |
| SL183052 | 260 | 400 | 104 | 304 | 358.4 | 375,97 | 11 | 4 | 1600 | 2500 | 280 | 980 | 620 | 44.5 |
| SL183056 | 280 | 420 | 106 | 319.5 | 372.9 | 390.3 | 11 | 4 | 1650 | 2650 | 290 | 940 | 590 | 48 |
| SL183060-TB | 300 | 460 | 118 | 353.6 | 415.6 | 434.85 | 14 | 4 | 2020 | 3300 | 325 | 840 | 500 | 66.6 |
| SL183064-TB | 320 | 480 | 121 | 369.5 | 430.1 | 449.5 | 14 | 4 | 2080 | 3450 | 340 | 810 | 480 | 71.7 |
| SL183068-TB | 340 | 520 | 133 | 396.1 | 463.9 | 485.65 | 16 | 5 | 2490 | 4150 | 400 | 750 | 430 | 95.8 |
| SL183072-TB | 360 | 540 | 134 | 414 | 481.6 | 503.45 | 16 | 5 | 2550 | 4350 | 410 | 720 | 405 | 101 |
| SL183076-TB | 380 | 560 | 135 | 431.7 | 499.5 | 521.25 | 16 | 5 | 2600 | 4450 | 425 | 700 | 390 | 106 |
| SL183080-TB | 400 | 600 | 148 | 462.5 | 535.1 | 558,52 | 18 | 5 | 3050 | 5400 | 500 | 650 | 345 | 140 |
