Ürün ayrıntıları:
|
| İsim: | Silindirik Makaralı Rulmanlar İki Sıralı Yarı Konumlu | delik tipi: | dümdüz |
|---|---|---|---|
| Satır sayısı: | 2 | Rulman tipi: | Silindirik Makaralı Rulmanlar |
| Halka Ayırma: | Ayrılmaz | Sızdırmazlık: | Açık |
| İç Gümrükleme: | C0 | Çalışma Sıcaklığı Aralığı: | -30 ila +120 °C |
| Bitirme/Kaplama: | kaplamasız | Kafes Malzemesi: | Tam Tamamlayıcı Silindir Seti, Kafessiz |
| Vurgulamak: | iki sıralı silindirik makaralı rulman Tam Tamamlayıcı,SL185007 iki sıralı silindirik makaralı rulman,SL185030 açık makaralı rulman |
||

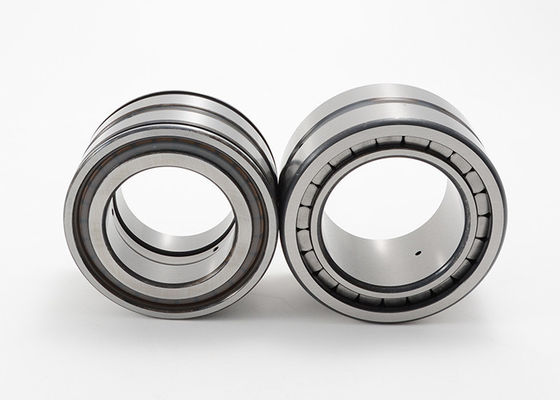

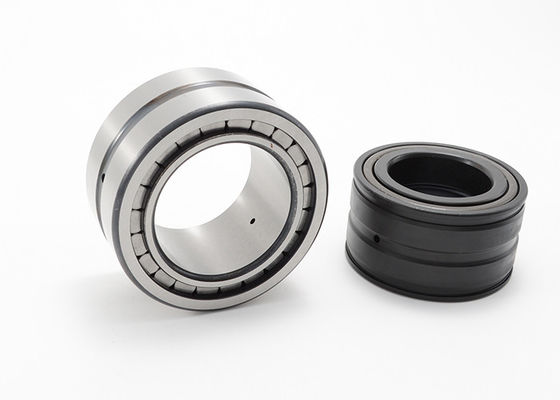

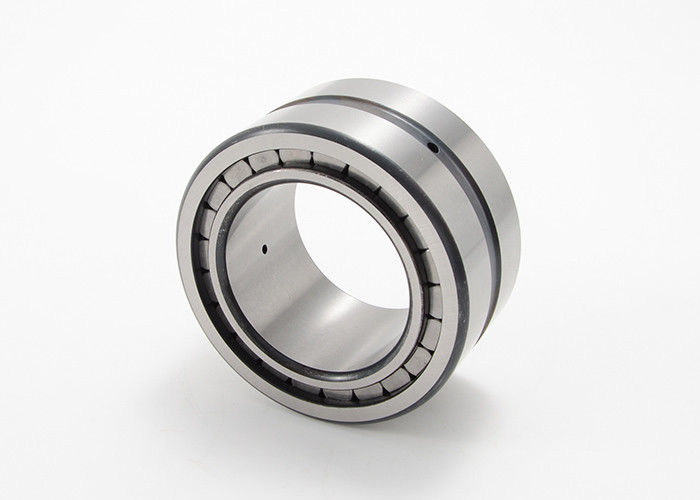

İki Sıralı Yarı Konumlu Silindirik Makaralı Rulmanlar Tam Tamamlayıcı SL185007 SL185030
Tam tamamlayıcı makara seti, iki sıralı, yarı sabit yatak, dış bilezikte 1 nervür, iç bilezikte 3 nervür, tip SL18
Tam tamamlayıcı silindirik makaralı rulmanlar, nervür kılavuzlu silindirik makaralarla birlikte yekpare dış ve iç halkalara sahiptir.Bu rulmanlar mümkün olan en fazla sayıda yuvarlanma elemanına sahip olduğundan, son derece yüksek radyal yük taşıma kapasitesine, yüksek rijitliğe sahiptir ve özellikle kompakt tasarımlar için uygundur.Ancak kinematik koşullar nedeniyle, kafesli silindirik makaralı rulmanlar kullanıldığında mümkün olan yüksek hızlara ulaşamazlar.
Bu silindirik makaralı rulmanlar, contasız olarak açık bir tasarımla sağlanır.Dolayısıyla bu rulmanlar sevk edilirken greslenmiş olarak tedarik edilmez.Ancak alın yüzlerinden yağ veya gres ile yağlanabilirler.
Ürün Notları: Lütfen aşağıdaki gibi Silindirik Makaralı Rulman - Çift Sıralı, Yarı Konumlu, Tam Tamamlayıcı, SL1850 Serisindeki SL185007 parça numarası için ürün özelliklerini kontrol edin:
|
Rulman Kodu |
boyutlar | Puan yükleniyor | hız sınırlama | Yığın | |||||||||||
| d | D | B | d1 | D1 | E | C | s | rmin | Dyn. | İstatistik | Yorulma sınırı yükü | hız sınırlama | referans hızı | ||
| cr | C0r | kürt | nG | nB | |||||||||||
| mm | KN | rpm | kilogram | ||||||||||||
| SL185004 | 20 | 42 | 30 | 28.4 | 33.3 | 36.81 | 15 | 1 | 0.6 | 47.5 | 53 | 8.9 | 10500 | 7400 | 0.2 |
| SL185005 | 25 | 47 | 30 | 34.5 | 39 | 42.51 | 15 | 1 | 0.6 | 54 | 65 | 11.1 | 8900 | 6000 | 0.23 |
| SL185006 | 30 | 55 | 34 | 40 | 45.3 | 49.6 | 17 | 1.5 | 1 | 70 | 86 | 15 | 7600 | 5300 | 0,35 |
| SL185007 | 35 | 62 | 36 | 44.9 | 51.2 | 55.52 | 18 | 1.5 | 1 | 85 | 109 | 18.8 | 6700 | 4750 | 0,46 |
| SL185008 | 40 | 68 | 38 | 50.5 | 57.2 | 61.74 | 19 | 1.5 | 1 | 101 | 136 | 22.4 | 6000 | 4200 | 0,56 |
| SL185009 | 45 | 75 | 40 | 55.3 | 62.6 | 66.85 | 20 | 1.5 | 1 | 108 | 151 | 24.9 | 5500 | 3950 | 0,71 |
| SL185010 | 50 | 80 | 40 | 59.1 | 67.6 | 72.33 | 20 | 1.5 | 1 | 131 | 184 | 30 | 5100 | 3450 | 0,76 |
| SL185011 | 55 | 90 | 46 | 68.5 | 78.7 | 83.54 | 23 | 1.5 | 1.1 | 179 | 270 | 45 | 4400 | 2900 | 1.16 |
| SL185012 | 60 | 95 | 46 | 71.7 | 81.9 | 86.74 | 23 | 1.5 | 1.1 | 184 | 280 | 47.5 | 4200 | 2800 | 1.24 |
| SL185013 | 65 | 100 | 46 | 78.1 | 88.3 | 93.09 | 23 | 1.5 | 1.1 | 194 | 310 | 52 | 3900 | 2500 | 1.32 |
| SL185014 | 70 | 110 | 54 | 81.5 | 95.7 | 100.28 | 27 | 3 | 1.1 | 229 | 340 | 59 | 3650 | 2650 | 1.85 |
| SL185015 | 75 | 115 | 54 | 89 | 102.9 | 107.9 | 27 | 3 | 1.1 | 242 | 375 | 65 | 3400 | 2370 | 1.93 |
| SL185016 | 80 | 125 | 60 | 95 | 111.7 | 117.4 | 30 | 3.5 | 1.1 | 295 | 450 | 62 | 3150 | 2320 | 2,59 |
| SL185017 | 85 | 130 | 60 | 99 | 116.1 | 121.95 | 30 | 3.5 | 1.1 | 305 | 470 | 64 | 3000 | 2210 | 2.72 |
| SL185018 | 90 | 140 | 67 | 106.1 | 124.5 | 130.65 | 33.5 | 4 | 1.5 | 355 | 560 | 76 | 2800 | 2140 | 3.62 |
| SL185020 | 100 | 150 | 67 | 115.7 | 134 | 140.2 | 33.5 | 4 | 1.5 | 375 | 610 | 81 | 2600 | 1930 | 3.94 |
| SL185022 | 110 | 170 | 80 | 127.3 | 149.3 | 156.7 | 40 | 5 | 2 | 490 | 790 | 104 | 2350 | 1730 | 6.32 |
| SL185024 | 120 | 180 | 80 | 138.8 | 160.7 | 168.15 | 40 | 5 | 2 | 520 | 870 | 111 | 2170 | 1530 | 6.77 |
| SL185026 | 130 | 200 | 95 | 148.6 | 175.5 | 184.4 | 47.5 | 5 | 2 | 740 | 1220 | 158 | 2000 | 1340 | 10.2 |
| SL185028 | 140 | 210 | 95 | 162.6 | 189.5 | 198.4 | 47.5 | 5 | 2 | 780 | 1340 | 169 | 1840 | 1180 | 11.1 |
| SL185030 | 150 | 225 | 100 | 170 | 198 | 207.45 | 50 | 6 | 2 | 810 | 1400 | 175 | 1760 | 1150 | 13.3 |
| SL185032 | 160 | 240 | 109 | 184.8 | 215.8 | 224.8 | 54.5 | 6 | 2.1 | 930 | 1610 | 199 | 1620 | 1030 | 16.8 |
| SL185034 | 170 | 260 | 122 | 198 | 232.7 | 242.85 | 61 | 6 | 2.1 | 1200 | 2110 | 260 | 1510 | 900 | 22.5 |
| SL185036 | 180 | 280 | 136 | 212.2 | 249.4 | 260,22 | 68 | 8 | 2.1 | 1390 | 2480 | 300 | 1410 | 820 | 29.9 |
| SL185038 | 190 | 290 | 136 | 221.8 | 259 | 269,76 | 68 | 8.2 | 2.1 | 1430 | 2600 | 310 | 1350 | 770 | 31.3 |
| SL185040 | 200 | 310 | 150 | 236.6 | 276.2 | 287.75 | 75 | 8.9 | 2.1 | 1630 | 3000 | 355 | 1270 | 710 | 40.4 |
| SL185044 | 220 | 340 | 160 | 254.6 | 297,8 | 312.2 | 80 | 9 | 3 | 1980 | 3650 | 420 | 1170 | 630 | 51.6 |
| SL185048 | 240 | 360 | 160 | 277.5 | 322.1 | 335.1 | 80 | 9 | 3 | 2080 | 4000 | 445 | 1080 | 550 | 55.2 |
| SL185052 | 260 | 400 | 190 | 304 | 359.7 | 375,97 | 95 | 11.3 | 4 | 2750 | 5000 | 560 | 980 | 490 | 82.6 |
| SL185056 | 280 | 420 | 190 | 318.3 | 374.1 | 390.3 | 95 | 11.3 | 4 | 2850 | 5300 | 580 | 940 | 460 | 88 |
| SL185060-TB | 300 | 460 | 218 | 353.6 | 413.6 | 433.6 | 109 | 12.5 | 4 | 3450 | 6600 | 650 | 840 | 395 | 124 |
| SL185064-TB | 320 | 480 | 218 | 369.5 | 431.5 | 449.5 | 109 | 12.5 | 4 | 3550 | 6900 | 680 | 810 | 375 | 128.4 |
| SL185068-TB | 340 | 520 | 243 | 396 | 465.5 | 485.65 | 121.5 | 14.3 | 5 | 4250 | 8300 | 800 | 750 | 355 | 178 |
| SL185072-TB | 360 | 540 | 243 | 413.8 | 481 | 503.45 | 121.5 | 14 | 5 | 4400 | 8700 | 820 | 720 | 320 | 178 |
| SL185076-TB | 380 | 560 | 243 | 432 | 499 | 521.25 | 121.5 | 14.1 | 5 | 4450 | 8900 | 850 | 700 | 305 | 196.5 |
