Ürün ayrıntıları:
|
| İsim: | Çekilmiş Çanak İğneli Rulman | Kafes Malzemesi: | Çelik ST14 |
|---|---|---|---|
| Temel tasarım: | Açık Uçlar | Avans: | Evet, çelik kafesli rulman |
| Ölçüm sistemi: | İnç | Diziler: | J Tipi |
| Yağlama Delik Tipi: | delik yok | bileşenler: | Dış Bilezik, İğneli Makaralar ve Kafes Tertibatı |
| Karşılanan Standartlar: | ANSI/ABMA 18.2, ASTM F2162 | Özelleştirilmiş: | Standart veya Özelleştirilmiş Mevcuttur |
| Vurgulamak: | J 65 kafesli iğneli rulman,çekme çanak kafesli iğneli rulman,açık uçlu hassas iğneli rulmanlar |
||

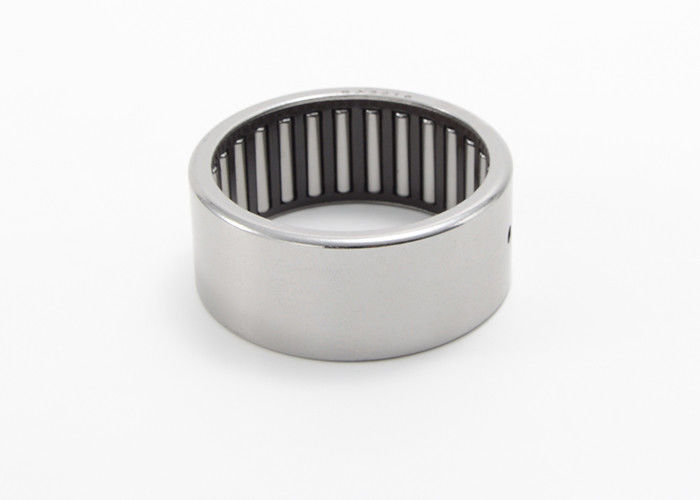

Çekilmiş Çanak İğneli Rulman Açık Uçlu Çelik Kafes İnç Serisi J-65
Çekilmiş çanak iğneli makaralı rulmanlar, derin çekilmiş, ince cidarlı bir dış bileziğe sahiptir.Çekme iğneli makaralı rulmanlar tipik olarak, yuva deliğinin bir iğneli makara ve kafes düzeneği için bir kanal olarak kullanılamadığı, ancak çok kompakt ve ekonomik bir yatak düzenlemesinin gerekli olduğu uygulamalarda kullanılır.Bu yataklar, yuvaya sıkı bir sıkı geçme ile monte edilir.Bu, yatağı eksenel olarak yerleştirmek için omuzlar veya segmanlar gerekmediğinden, yatak deliğinin basit ve ekonomik bir tasarımını mümkün kılar.
Bu seride iki tip rulman mevcuttur;kafesli tip ve tam tamamlayıcı tip.Çalışma koşullarına göre uygun tip seçilebilir.Kafesli tip, iğneli makaraların kafes ve itme halkaları tarafından hassas bir şekilde yönlendirildiği bir yapıya sahiptir.Yüksek hızlı dönüşteki uygulamalar için kullanışlıdır.Tam tamamlayıcı tip iğneli rulman ise, düşük hızlı dönüşte ağır yük uygulamaları için uygundur.
Genel bakış:
Uygulamalar:
Bu rulman tipi otomobiller, motosikletler, elektrikli makineler, takım tezgahları, havacılık ve ofis ekipmanları gibi geniş bir makine yelpazesinde kullanılmaktadır.
Çekilmiş Çanak İğneli Rulman, Açık Uçlu, Çelik Kafes, İnç Serisi, J, JH Tip Özellikler:
|
Şaft Çap |
Rulman Gösterimi |
Yığın yaklaşık |
Sınır Boyutları | Temel Yük Değerlendirmesi | Sınırlama Hızı | |||
| Geçerli Kod | Fw | D | C | Dinamik | Statik | Sıvı yağ | ||
| mm | g | mm | N | rpm | ||||
| 4.76 | J-35 | 4.76 | 8.73 | 9.525 | 257 | 352 | 75000 | |
| 6.35 | J-45 | 6.35 | 11.11 | 7.92 | 290 | 331 | 57000 | |
| J-47 | 6.35 | 11.11 | 11.13 | 473 | 617 | 57000 | ||
| 7.94 | J-55 | 7.94 | 12.7 | 7.92 | 315 | 383 | 44000 | |
| J-57 | 7.94 | 12.7 | 11.13 | 560 | 805 | 44000 | ||
| JH-57 | 7.94 | 14.29 | 11.13 | 696 | 849 | 47000 | ||
| 9.525 | J-65 | 9.525 | 14.29 | 7.92 | 358 | 474 | 36000 | |
| J-66 | 9.525 | 14.29 | 9.52 | 500 | 728 | 36000 | ||
| J-68 | 9.525 | 14.29 | 12.7 | 755 | 1240 | 36000 | ||
| JH-68 | 9.525 | 15.88 | 12.7 | 987 | 1370 | 38000 | ||
| 11.11 | J-78 | 11.11 | 15.88 | 12.7 | 882 | 1580 | 30000 | |
| JH-78 | 11.11 | 17.46 | 12.7 | 1060 | 1510 | 30000 | ||
| 12.548 | J-88K | 12.548 | 17.463 | 12.7 | 914 | 1710 | 26000 | |
| 14.288 | J-910 | 14.288 | 19.05 | 15.88 | 1190 | 2490 | 23000 | |
| J-108 | 15.88 | 20.64 | 12.7 | 970 | 1970 | 21000 | ||
| 15.88 | JH-1010 | 15.88 | 22.225 | 15.88 | 1280 | 2930 | 21000 | |
| 17.462 | JH-1112 | 17.462 | 23.812 | 19.05 | 1830 | 4610 | 19000 | |
| 19.05 | J-1212 | 19.05 | 25.4 | 19.05 | 2320 | 4880 | 18000 | |
| 22.225 | J-148 | 22.225 | 28.58 | 12.7 | 1640 | 3270 | 15000 | |
| JH-1412 | 22.225 | 30.16 | 19.05 | 2710 | 5450 | 15000 | ||
| JH-14160H | 22.225 | 30.162 | 25.4 | 2710 | 5450 | 15000 | ||
| 25.4 | JH-1616 | 25.4 | 33.34 | 25.4 | 4090 | 9570 | 13000 | |
| 28.58 | JH-1818 | 28.58 | 38.1 | 28.58 | 5440 | 12500 | 12000 | |
| 35.61 | JH-1470 | 35.61 | 57.2 | 17.8 | 5680 | 13500 | 10000 | |
| 41.275 | J-2616 | 41.275 | 50.8 | 25.4 | 5890 | 15600 | 7900 | |
| 50.8 | J-3216 | 50.8 | 60.32 | 25.4 | 6350 | 18400 | 6300 | |
