Ürün ayrıntıları:
|
| İsim: | Çekilmiş Çanak İğneli Rulman Açık Uçlu | Rulman Malzemesi: | Rulman çeliği |
|---|---|---|---|
| Temel tasarım: | Açık Uçlar | Sızdırmazlık Çözümleri: | Mühür Yok |
| Boy: | İnç Serisi | Yuvarlanma Elemanları: | Tam Tamamlayıcı İğneli Silindir Seti |
| Kafes: | kafes yok | Boyut aralığı: | 10 mm'den 50 mm'ye Fw Boyutu |
| Çalışma sıcaklığı: | -30 °C ila 120 °C | Standart: | DIN 618-1/ISO 3245 |
| Vurgulamak: | Open end çizilmiş çanak iğneli rulmanlar,tam tamamlayıcı çizilmiş çanak iğneli rulmanlar,çanak iğneli rulman HN2520 |
||

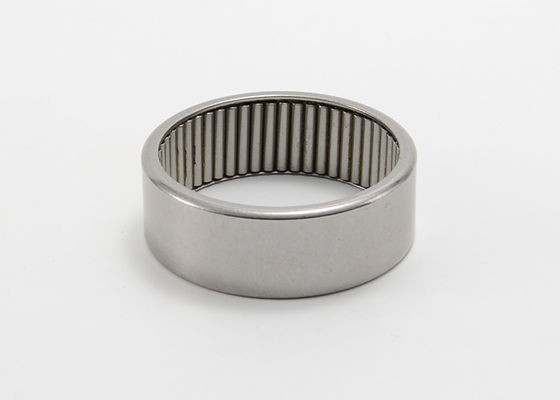

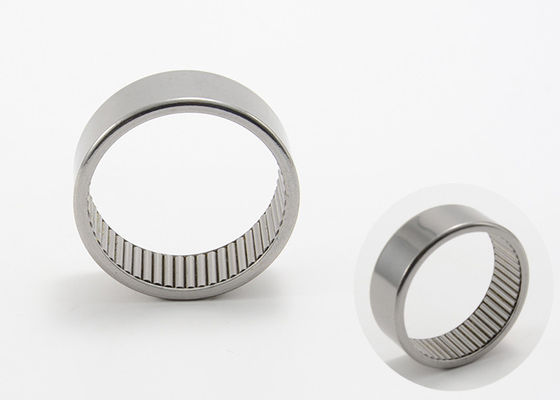

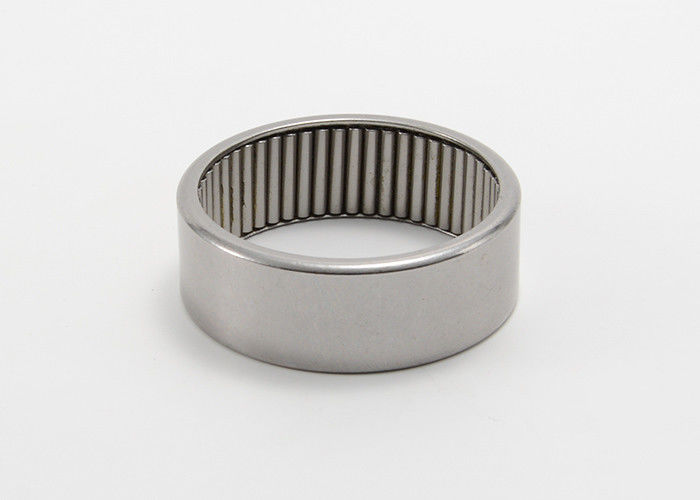

Çizilmiş Çanak İğneli Rulman Açık Uçlu Tam Tamamlayıcı İğneli Makaralı Set HN2520
Açık uçlu ve kapalı uçlu iğneli makaralı rulmanlar, çok küçük radyal kesit yüksekliğine sahip iğneli makaralı rulmanlardır.Birlikte tam bir birim oluşturan ince cidarlı, çekilmiş kap dış halkaları ve iğneli makara ve kafes düzeneklerinden oluşurlar.Dış halkalar kendilerini yuva deliğinin boyutsal ve geometrik doğruluğuna uyarlar.
Temel tasarım yatakları:
·aaçık (contasız) veya bir veya her iki tarafta contalı olarak mevcuttur (Sızdırmazlık çözümleri)
· açık veya kapalı olarak mevcuttur (Sızdırmazlık çözümleri)
· bir milin ucunda bulundukları yatak düzenlemeleri için uygundur
· kapalı kanatlarının profilli tasarımı sayesinde küçük eksenel yönlendirme kuvvetlerine uyum sağlar son
· orta hızlarda çok ağır radyal yükler için uygundur
· yalnızca açık uçlu ve contasız olarak mevcuttur
Tam tamamlayıcı çekme iğneli makaralı rulmanlar, taşıma sırasında makaraları sabitlemek için özel bir gres ile birlikte verilir.Ancak, montajdan sonra yeniden yağlama yapmanızı öneririz.
Çizilmiş Çanak İğneli Rulman Açık Uçlu Tam Tamamlayıcı İğneli Rulman Seti HN Tipi Şartname:
| Rulman Gösterimi | Yığın | Sınır Boyutları | r(dk.) | Temel Yük Değerlendirmesi | Yorulma sınırı yükü | hız sınırlama | |||
| Fw | D | C | cr | kor | kürt | Sıvı yağ | |||
| g | mm | mm | N | rpm | |||||
| HN1010 | 4.6 | 10 | 14 | 10 | 0.4 | 7200 | 11100 | 1540 | 10000 |
| HN1210 | 5.3 | 12 | 16 | 10 | 0.4 | 8000 | 13400 | 11850 | 8600 |
| HN1212 | 10.5 | 12 | 18 | 12 | 0.8 | 10200 | 15200 | 1950 | 8000 |
| HN1412 | 12 | 14 | 20 | 12 | 0.8 | 11000 | 17500 | 2260 | 7100 |
| HN1516 | 14 | 15 | 21 | 16 | 0.8 | 15400 | 27500 | 3600 | 6700 |
| HN1612 | 13 | 16 | 22 | 12 | 0.8 | 12000 | 20300 | 2600 | 6300 |
| HN1816 | 20 | 18 | 24 | 16 | 0.8 | 17000 | 32500 | 4250 | 5700 |
| HN2016 | 22 | 20 | 26 | 16 | 0.8 | 18100 | 36500 | 4750 | 5200 |
| HN2020 | 29.5 | 20 | 26 | 20 | 0.8 | 22400 | 48000 | 6600 | 5200 |
| HN2520 | 39.6 | 25 | 32 | 20 | 0.8 | 28000 | 59000 | 7900 | 4200 |
| HN2820 | 44 | 28 | 35 | 20 | 0.8 | 30000 | 67000 | 9000 | 3800 |
| HN3520 | 54 | 35 | 42 | 20 | 0.8 | 33500 | 83000 | 11100 | 3100 |
| HN4020 | 60.5 | 40 | 47 | 20 | 0.8 | 36000 | 95000 | 12700 | 2750 |
| HN4520 | 66 | 45 | 52 | 20 | 0.8 | 38500 | 108000 | 14500 | 2470 |
| HN4525 | 85 | 45 | 52 | 25 | 0.8 | 47000 | 139000 | 19500 | 2470 |
| HN5020 | 85.3 | 50 | 58 | 20 | 0.8 | 44500 | 119000 | 16200 | 2220 |
| HN5025 | 107 | 50 | 58 | 25 | 0.8 | 54000 | 152000 | 21700 | 2220 |
