Ürün ayrıntıları:
|
| İsim: | Bağlantı Çubukları İğneli Rulman ve Kafes Montaj Rulmanını Kullanır | Kategori: | İğneli makara ve kafes tertibatı |
|---|---|---|---|
| Sızdırmazlık Çözümleri: | Açık, Mühür Yok | Boy: | Mil Çapı 8 mm'den 20 mm'ye |
| Yuvarlanma Elemanları: | İğneli Rulo | Kafes Malzemesi: | Çelik |
| İğneli Rulo Malzemesi: | Rulman Kalitesi Çelik | yüzey işleme: | Özelleştirilmiş |
| Vurgulamak: | 8mm İğneli Rulman,Bağlantı Çubukları iğneli makaralı kafes düzeneği,20mm İğneli Rulman |
||

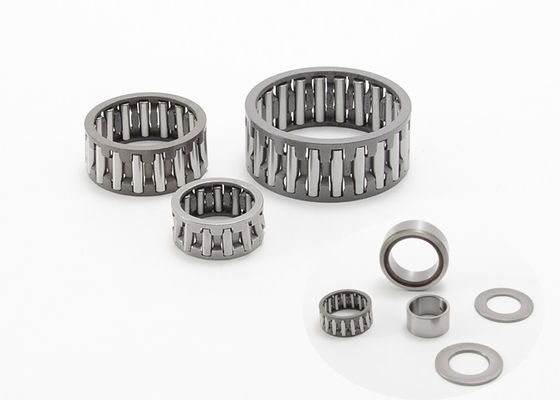

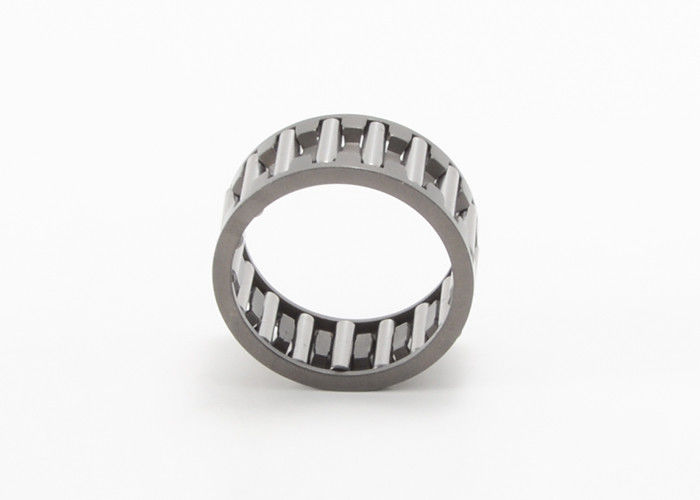

Bağlantı Çubukları İğneli Makaralı ve Kafes Tertibatı Rulman KBK10X14X12 Kullanın
Çubuk kullanımlı iğneli makara ve kafes düzeneği, esas olarak motor, kompresör ve diğer krank kılavuzu için kullanılır.
Çubuk kullanımlı iğneli makara ve kafes düzeneğinin tanımı harf ve sayıdan oluşur.KZK harfi, krank mili düzeneğini ve KBK harfi, piston pimi düzeneğini temsil eder.
KZK krank pimi için iğneli makara ve kafes tertibatı, M tipi kafesi güvenilir performansla uyarlar.Özel gereksinimi vardır.Kafesin yüzeyi gümüş kaplı veya bakır kaplı olabilir.
KBK piston pimi için iğneli makara ve kafes tertibatı, KZK'dan (krank pimi için harici kılavuz) farklıdır.Piston pimi üzerinde dahili olarak yönlendirilir), böylece iğnenin uzunluğu artar.
Bağlantı Çubukları İğneli Makaralı ve Kafes Tertibatı Rulman Ayrıntılarını Kullanın:
|
Şaft Çap |
Rulman Gösterimi |
Yığın yaklaşık |
Sınır Boyutları | Temel Yük Değerlendirmesi | ||||
| Geçerli Kod | Orijinal Kod | Fw | Ew | M.Ö | Dinamik | Statik | ||
| mm | g | mm | N | |||||
| 8 | KBK8X11X10 | 39241/8 | 1.85 | 8 | 11 | 10 | 3500 | 4000 |
| KBK8X12X10 | 29242/8 | 2 | 8 | 12 | 10 | 3700 | 4100 | |
| 9 | KBK9X12X11.5 | 2.4 | 9 | 12 | 11.5 | 4200 | 4800 | |
| KBK9X12X13 | 49241/9 | 2,75 | 9 | 12 | 13 | 4600 | 5800 | |
| KBK9X12X14 | 3.5 | 9 | 12 | 14 | 4700 | 5900 | ||
| KBK9X13X12 | 39242/9 | 4.1 | 9 | 13 | 12 | 5300 | 5700 | |
| KBK9X13X12.5 | 4.9 | 9 | 13 | 12.5 | 5300 | 5700 | ||
| KBK9X13X13 | 39242/9 | 5.1 | 9 | 13 | 13 | 5350 | 5600 | |
| 10 | KBK10X13X8 | 29241/10 | 2 | 10 | 13 | 8 | 4000 | 5000 |
| KBK10X13X10 | 39241/10 | 2.4 | 10 | 13 | 10 | 4200 | 5200 | |
| KBK10X13X14.5 | 59241/10 | 5.1 | 10 | 13 | 14.5 | 5400 | 6600 | |
| KBK10X13X16 | 5.7 | 10 | 13 | 16 | 6800 | 7700 | ||
| KBK10X14X10 | 29242/10 | 3.4 | 10 | 14 | 10 | 4400 | 4600 | |
| KBK10X14X11 | 4 | 10 | 14 | 11 | 5200 | 5700 | ||
| KBK10X14X12 | 4.5 | 10 | 14 | 12 | 5400 | 6000 | ||
| KBK10X14X12.5 | 4.85 | 10 | 14 | 12.5 | 5600 | 6200 | ||
| KBK10X14X13 | 39242/10 | 5.4 | 10 | 14 | 13 | 5600 | 6200 | |
| 11 | KBK11X15X17 | 5 | 11 | 15 | 17 | 5200 | 7000 | |
| 12 | KBK12X15X13 | 49241/12 | 4.6 | 12 | 15 | 13 | 5500 | 7300 |
| KBK12X15X14.3 | 5.4 | 12 | 15 | 14.3 | 5800 | 7700 | ||
| KBK12X15X15 | 59241/12 | 5.6 | 12 | 15 | 15 | 5900 | 7800 | |
| KBK12X15X16.5 | 6.2 | 12 | 15 | 16.6 | 6800 | 9900 | ||
| KBK12X15X17 | 69241/12 | 6.3 | 12 | 15 | 17 | 7000 | 10000 | |
| KBK12X15X17.5 | 6.5 | 12 | 15 | 17.5 | 7000 | 10000 | ||
| KBK12X16X13 | 39242/12 | 6.7 | 12 | 16 | 13 | 6300 | 7600 | |
| KBK12X16X15 | 149242/12KY | 7.9 | 12 | 16 | 15 | 7500 | 9000 | |
| KBK12X16X15.5 | 8.3 | 12 | 16 | 15.5 | 7600 | 10000 | ||
| KBK12X16X16 | 59241/12 | 8.5 | 12 | 16 | 16 | 7800 | 9300 | |
| KBK12X16X17 | 59242/12 | 9.2 | 12 | 16 | 17 | 7900 | 9400 | |
| KBK12X17X14 | 8 | 12 | 17 | 14 | 8000 | 9500 | ||
| KBK12X17X14.3 | 8.4 | 12 | 17 | 14.3 | 8000 | 9500 | ||
| KBK19X17X14.8 | 8.8 | 12 | 17 | 14.8 | 8300 | 9800 | ||
| 13 | KBK13X17X14.5 | 7.1 | 13 | 17 | 14.5 | 8300 | 10200 | |
| KBK13X17X17.5 | 8.6 | 13 | 17 | 17.5 | 9500 | 12100 | ||
| 14 | KBK14X18X10 | 29241/14 | 4.6 | 14 | 18 | 10 | 6260 | 7400 |
| KBK14X18X12 | 6.6 | 14 | 18 | 12 | 6380 | 7570 | ||
| KBK14X18X13 | 39241/14 | 7.6 | 14 | 18 | 13 | 7300 | 8700 | |
| KBK14X18X14 | 6.33 | 14 | 18 | 14 | 7400 | 8800 | ||
| KBK14X18X14.5 | 8 | 14 | 18 | 14.5 | 7400 | 8800 | ||
| 14 | KBK14X18X15 | 49241/14 | 8.3 | 14 | 18 | 15 | 7600 | 8990 |
| KBK14X18X16.5 | 9.6 | 14 | 18 | 16.5 | 8800 | 9700 | ||
| KBK14X18X17 | 59241/14 | 10.1 | 14 | 18 | 17 | 8900 | 9800 | |
| KBK14X18X20 | 69241/14 | 12 | 14 | 18 | 20 | 9000 | 10100 | |
| KBK14X18X21 | 13 | 14 | 18 | 21 | 10500 | 12400 | ||
| KBK14X19X22 | 14 | 14 | 18 | 22 | 11100 | 13100 | ||
| KBK14X18X17 | 49242/14K | 10.3 | 14 | 19 | 17 | 11100 | 13100 | |
| 15 | KBK15X19X10 | 29241/15Y | 5 | 15 | 19 | 10 | 6500 | 8600 |
| KBK15X19X18 | 11 | 15 | 19 | 18 | 9900 | 11300 | ||
| KBK15X19X19 | 12 | 15 | 19 | 19 | 10100 | 12800 | ||
| KBK15X19X20 | 69241/15 | 12.9 | 15 | 19 | 20 | 11300 | 15500 | |
| KBK15X20X24 | 18.6 | 15 | 20 | 24 | 14100 | 20000 | ||
| 16 | KBK16X20X19 | SZ-433 | 12 | 16 | 20 | 19 | 11700 | 16800 |
| KBK16X20X20 | 69241/16Y | 13.4 | 16 | 20 | 20 | 12900 | 17600 | |
| KBK16X20X21 | 14 | 16 | 20 | 21 | 12900 | 17600 | ||
| KBK16X20X22 | 15 | 16 | 20 | 22 | 13000 | 18700 | ||
| KBK16X21X19 | 59242/16 | 16 | 16 | 21 | 19 | 13000 | 18700 | |
| 17.5 | KBK17.5X22X16 | 9.3 | 17.5 | 22 | 16 | 11000 | 16300 | |
| 18 | KBK18X22X22 | 16.9 | 18 | 22 | 22 | 11500 | 17700 | |
| KBK18X22X23.5 | 18 | 18 | 22 | 23.5 | 11900 | 19000 | ||
| KBK18X22X24 | 18.4 | 18 | 22 | 24 | 12000 | 20000 | ||
| KBK18X22X25 | 19.1 | 18 | 22 | 25 | 12700 | 20100 | ||
| KBK18X23X21 | 18 | 18 | 23 | 21 | 9900 | 10100 | ||
| KBK18X23X23 | 69242/18 | 20 | 18 | 23 | 23 | 10500 | 12000 | |
| KBK18X24X20 | 49243/18 | 20 | 18 | 24 | 20 | 20000 | 25000 | |
| 20 | KBK20X24X30 | 22.1 | 20 | 24 | 30 | 14900 | 25500 | |
| KBK20X25X22 | 19.5 | 20 | 25 | 22 | 15200 | 22300 | ||
| KBK20X25X25 | 23 | 20 | 25 | 25 | 17100 | 24000 |
