Ürün ayrıntıları:
|
| İsim: | Çıkarılabilir İç Halkalı İşlenmiş İğneli Rulman | İğneli Rulman Tipi: | İç Bilezikli İşlenmiş İğneli Rulman |
|---|---|---|---|
| Malzeme: | Krom çelik 100Cr6, GCr15, AISI 52100 | Dış halka tipi: | İşlenmiş (katı) |
| İlikleme Türü: | Açık | Hizalama özelliği: | Olmadan |
| Kafes: | Metal levha | Kaplama: | Olmadan |
| Flanş sayısı, dış halka: | 2 | Radyal iç boşluk: | CN |
| Yeniden yağlama özelliği: | Dış Bilezikte Yağlama Oluğu ve Yağ Deliği | Özelleştirilmiş: | Standart veya Özelleştirilmiş Mevcuttur |
| Vurgulamak: | işlenmiş tek sıra iğneli rulman,gcr15 flanşlı iğneli rulman,flanşlı iğneli rulman NA4912 |
||

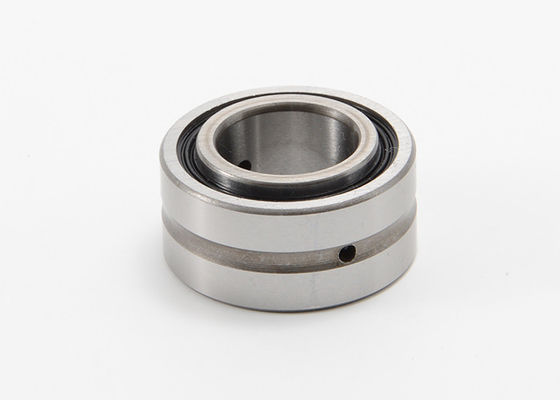

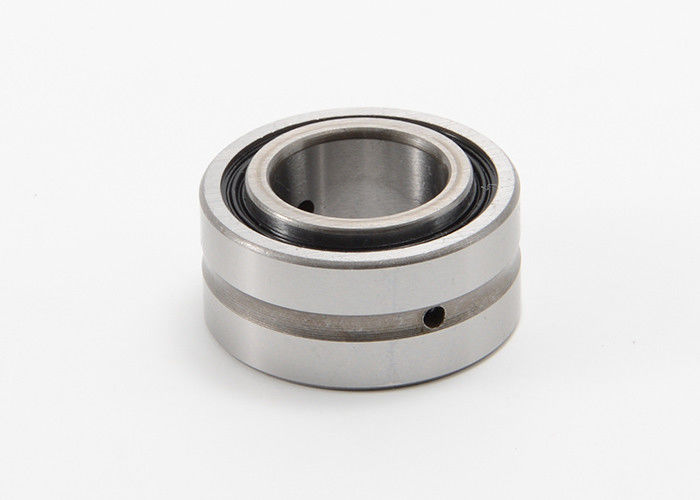

Çıkarılabilir İç Halkalı ve Flanşlı İşlenmiş İğneli Rulman NA4912
Tek sıra iğneli makaralı rulmanlar, uzunluklarına göre küçük çaplı silindirik makaralar içerir.Rulmanların çok sayıdaki makaraları sayesinde yüksek yük taşıma kapasiteleri vardır.Dış halka, yatağı eksenel olarak yönlendirmek için iki bütünleşik flanş ve yeniden yağlamayı kolaylaştırmak için bir veya daha fazla yağlama deliğine sahip dairesel bir oluk içerir.

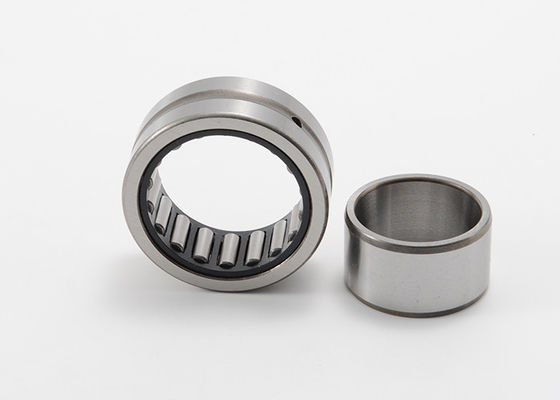

Bu yatakta iç halkanın omuzu yoktur.Bunun için sırasıyla iç halka, dış halka, komple iğne seti ve kafes monte edilebilir.Bu yatak, milin ve dış yatağın eksenel kaymasını sınırlamaz.Kafes, sürtünmeyi azaltmak için iğneleri ayırdığından.Dönme hızı yüksek olan parçalar için kullanılabilir.
Çıkarılabilir İç Halkalı ve Flanşlı İşlenmiş İğneli Rulman Özellikleri:
|
Şaft Çap |
Rulman Gösterimi |
Yığın yaklaşık |
Sınır Boyutları | Temel Yük Değerlendirmesi | Sınırlama Hızı | ||||||
| Geçerli Kod | Orijinal Kod | d | Fw | D | B | Dinamik | Statik | Sıvı yağ | |||
| mm | g | mm | N | rpm | |||||||
| 50 | NKİ 50/25 | TAFI506825 | 262 | 50 | 55 | 68 | 25 | 32000 | 78000 | 7500 | |
| NA4910 | 4544910 | 264 | 50 | 58 | 72 | 22 | 41000 | 72000 | 7500 | ||
| NA5910 | 50 | 58 | 72 | 30 | |||||||
| NA6910 | 6534910 | 457 | 50 | 58 | 72 | 40 | 68000 | 135000 | 7500 | ||
| NKIS50 | 510 | 50 | 60 | 80 | 28 | 60000 | 95000 | 7500 | |||
| NKİ 50/35 | TAFI506835 | 50 | 55 | 68 | 35 | 53000 | 118000 | 7500 | |||
| 55 | NKİ 55/35 | 357 | 55 | 60 | 72 | 35 | 48000 | 126800 | 7500 | ||
| NA4911 | 4544911 | 386 | 55 | 63 | 80 | 25 | 50600 | 96580 | 7500 | ||
| NA5911 | 55 | 63 | 80 | 34 | |||||||
| NA6911 | 6534911 | 790 | 55 | 63 | 80 | 45 | 82560 | 172000 | 7500 | ||
| 60 | NKİ 60/25 | 388 | 60 | 68 | 82 | 25 | 35500 | 85000 | 7000 | ||
| NA4912 | 4544912 | 412 | 60 | 68 | 85 | 25 | 52800 | 110500 | 6500 | ||
| NA5912 | 614 | 60 | 68 | 85 | 34 | ||||||
| NA6912 | 6534612 | 798 | 60 | 68 | 85 | 45 | 88500 | 186000 | 6500 | ||
| NKIS60 | 550 | 60 | 70 | 90 | 28 | 65000 | 110000 | 6500 | |||
| 65 | NA4913 | 4544913 | 435 | 65 | 72 | 90 | 25 | 57500 | 110500 | 6500 | |
| NA6913 | 6534913 | 821 | 65 | 72 | 90 | 45 | 87600 | 194500 | 6500 | ||
| NKİ 65/25 | 65 | 73 | 90 | 25 | 53000 | 100000 | 6500 | ||||
| NKİ 65/35 | 65 | 73 | 90 | 35 | 75000 | 156000 | 6500 | ||||
| 70 | NA4914 | 4544914 | 712 | 70 | 80 | 100 | 30 | 79000 | 154000 | 5500 | |
| NA6914 | 6534914 | 1326 | 70 | 80 | 100 | 54 | 121000 | 263000 | 5500 | ||
| NKİ 70/35 | 70 | 80 | 95 | 35 | 78000 | 184000 | 5500 | ||||
| 75 | NA4915 | 4544915 | 765 | 75 | 85 | 105 | 30 | 82000 | 158000 | 5500 | |
| NA5915 | 1130 | 75 | 85 | 105 | 40 | ||||||
| NA6915 | 6534915 | 1429 | 75 | 85 | 105 | 54 | 128000 | 272000 | 5500 | ||
| 80 | NA4916 | 4544916 | 870 | 80 | 90 | 110 | 30 | 81000 | 170500 | 5500 | |
| NA6916 | 6534916 | 1510 | 80 | 90 | 110 | 54 | 130500 | 280600 | 5000 | ||
| NKİ 80/35 | 80 | 90 | 110 | 35 | 103000 | 208000 | 5000 | ||||
| 85 | NKİ 85/26 | 85 | 95 | 115 | 26 | 73000 | 137000 | 4800 | |||
| NKİ 85/36 | 1040 | 85 | 95 | 115 | 36 | 107000 | 223000 | 4800 | |||
| NA4917 | 4544917 | 1250 | 85 | 100 | 120 | 35 | 111000 | 237000 | 4600 | ||
| NA6917 | 6534917 | 2200 | 85 | 100 | 120 | 63 | 166000 | 400000 | 4600 | ||
| 90 | NKİ 90/26 | 90 | 100 | 120 | 26 | 26000 | 146000 | 4600 | |||
| NA4918 | 4544918 | 1312 | 90 | 105 | 125 | 35 | 114000 | 250000 | 4600 | ||
| NA6918 | 6534918 | 2310 | 90 | 105 | 125 | 63 | 172000 | 425000 | 4600 | ||
| 95 | NA4919 | 4544919 | 1371 | 95 | 110 | 130 | 35 | 116000 | 260000 | 4200 | |
| NA6919 | 6534919 | 2500 | 95 | 110 | 130 | 63 | 174000 | 440000 | 4200 | ||
| NKİ 95/26 | 95 | 105 | 125 | 26 | 78000 | 115000 | 4200 | ||||
| NKİ 95/36 | 95 | 105 | 125 | 36 | 114000 | 250000 |
4200 |
||||
| 100 | NA4920 | 4544920 | 1900 | 100 | 115 | 140 | 40 | 12000 | 274000 | 4000 |
| NKI100/30 | 100 | 110 | 130 | 30 | 98000 | 210000 | 4000 | |||
| 110 | NA4922 | 4544922 | 2070 | 110 | 125 | 150 | 40 | 132000 | 290000 | 3700 |
| NA4822 | 1080 | 110 | 120 | 140 | 30 | 94000 | 216000 | 3900 | ||
| 120 | NA4924 | 4544924 | 2860 | 120 | 135 | 165 | 45 | 181000 | 890000 | 3400 |
| NA4824 | 1170 | 120 | 130 | 150 | 30 | 99000 | 239000 | 3600 | ||
| 130 | NA4926 | 4544926 | 3900 | 130 | 150 | 180 | 50 | 223000 | 470000 | 3100 |
| NA4826 | 1810 | 130 | 145 | 165 | 35 | 118000 | 310000 | 3200 | ||
| 140 | NA4928 | 4544928 | 4150 | 140 | 160 | 190 | 50 | 209000 | 500000 | 2900 |
| NA4828 | 1920 | 140 | 155 | 175 | 35 | 120000 | 325000 | 3000 | ||
| 150 | NA4830 | 2720 | 150 | 165 | 190 | 40 | 152000 | 400000 | 2800 | |
| 160 | NA4832 | 2890 | 160 | 175 | 200 | 40 | 160000 | 435000 | 2700 | |
| 170 | NA4834 | 3960 | 170 | 185 | 215 | 45 | 185000 | 510000 | 2500 | |
| 180 | NA4836 | 4200 | 180 | 195 | 225 | 45 | 194000 | 550000 | 2400 | |
| 190 | NA4838 | 5600 | 190 | 210 | 240 | 50 | 227000 | 690000 | 2300 | |
| 200 | NA4840 | 5840 | 200 | 220 | 250 | 50 | 230000 | 720000 | 2200 | |
| 220 | NA4844 | 6380 | 220 | 240 | 270 | 50 | 243000 | 790000 | 2000 | |
| 240 | NA4848 | 10000 | 240 | 265 | 300 | 60 | 355000 | 1080000 | 1800 | |
| 260 | NA4852 | 4524852 | 11300 | 260 | 285 | 320 | 60 | 370000 | 1160000 | 1700 |
