Ürün ayrıntıları:
|
| İsim: | Keçeli İşlenmiş Katı İğneli Rulmanlar | Rulman tipi: | İç Bilezikli İşlenmiş Rulman / İç Bileziği Olmayan İşlenmiş Rulman |
|---|---|---|---|
| Dış halka tipi: | İşlenmiş (katı) | Rulman Malzemesi: | Krom çelik 100Cr6 |
| Sızdırmazlık Çözümleri: | Bir Tarafta Mühür veya Her İki Tarafta Mühür | Sızdırmazlık Tipi: | İletişim |
| Yeniden Yağlama Özelliği:: | Yağlama Yivli ve Delikli | Tolerans sınıfı: | Normal |
| Flanş Sayısı, Dış Halka:: | 2 | Satır sayısı: | 1 |
| Çalışma Sıcaklığı Aralığı: | -30°C ila 120°C | Özelleştirilmiş: | Standart veya Özelleştirilmiş Mevcuttur |
| Vurgulamak: | NA6904 2RS iğneli rulman,RNA 4908 RS iğneli rulman,6904 rulman ile işlenmiş |
||

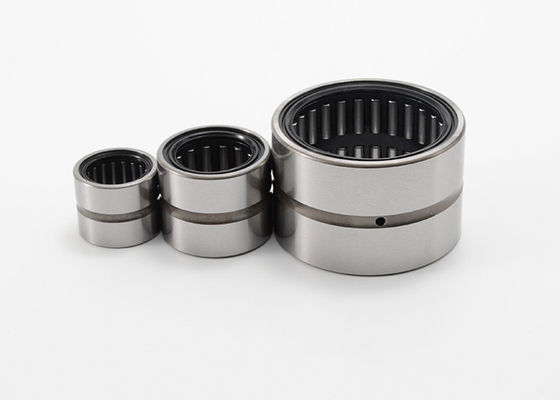

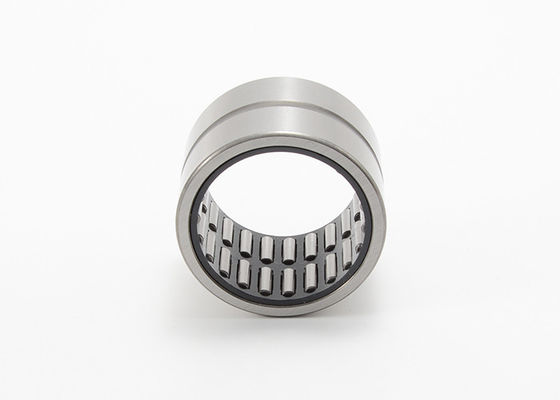

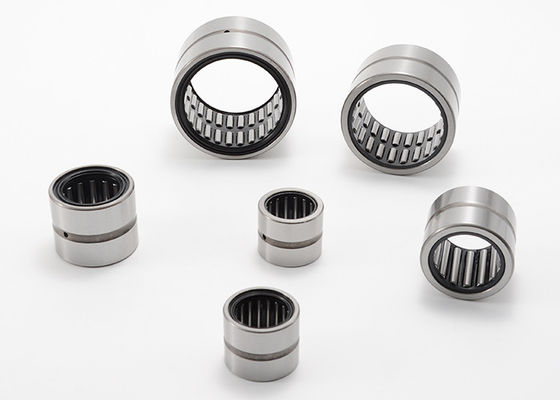

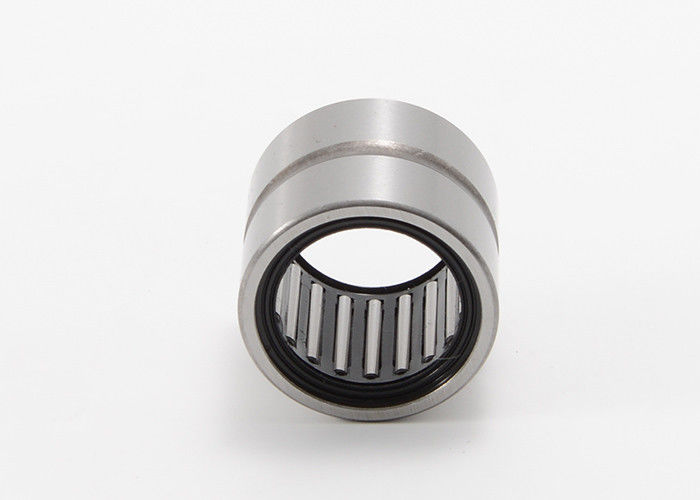

Contalı İşlenmiş Katı İğneli Rulmanlar NA6904 2RS RNA 4908 RS
İğneli rulmanlar, açık uçlu iğneli rulmanların yük taşıma kapasitesinin veya hassasiyetinin artık yeterli olmadığı ve silindirik makaralı rulmanların yüksek yük kapasitesinin henüz gerekli olmadığı durumlarda kullanılır.
İğneli rulmanlar, bitişik yapının boyutsal doğruluğu, geometrik doğruluğu ve sertliği konusunda açık uçlu ve kapalı uçlu iğneli makaralı rulmanlara göre daha düşük gereksinimler getirir.
Standart rulmanlar:
iç bileziği olan veya olmayan nervürlü iğneli makaralı rulmanlar
nervürsüz, iç bileziği olan veya olmayan iğneli makaralı rulmanlar.
RNA...RS, RNA...2RS, NK...RS, NK...2RS modelleri dahil;NA...RS, NA...2RS;NKI...RS, NKI...2RS
Mil yuvarlanma yolu sertleştirilip taşlanabiliyorsa, iç bileziği olmayan yataklar, özellikle kompakt radyal boyutları olan yatak düzenlemeleri için oldukça uygundur.
Mil bir rulman kanalı olarak yapılandırılamıyorsa, iç bileziği olan rulmanlar kullanılır.
Contalı İşlenmiş Katı İğneli Rulmanlar Özellikler:
|
Şaft Çap |
Rulman Gösterimi |
Yığın yaklaşık |
Sınır Boyutları FW |
Temel Yük Değerlendirmesi | Sınırlama Hızı | ||||||
| Geçerli Kod | Orijinal Kod | d |
Fw F |
D | C | B | Dinamik | Statik | Sıvı yağ | ||
| mm | g | mm | N | rpm | |||||||
| IR olmadan | |||||||||||
| 14 | RNA4900RS | RNA4900-2RS | 16 | 14 | 22 | 13 | 4560 | 4660 | 13000 | ||
| 16 | RNA4901RS | RNA4901-2RS | 18 | 16 | 24 | 13 | 4950 | 5800 | 12000 | ||
| 20 | RNA4902RS | RNA4902-2RS | 21.5 | 20 | 28 | 13 | 5980 | 9500 | 10000 | ||
| 22 | RNA4903RS | RNA4903-2RS | 23 | 22 | 30 | 13 | 6050 | 10100 | 9000 | ||
| 25 | RNA4904RS | RNA4904-2RS | 56 | 25 | 37 | 17 | 14900 | 17500 | 7500 | ||
| 30 | RNA4905RS | RNA4905-2RS | 60 | 30 | 42 | 17 | 16300 | 21500 | 6500 | ||
| 35 | RNA4906RS | RNA4906-2RS | 69 | 35 | 47 | 17 | 20050 | 24900 | 5500 | ||
| 42 | RNA4907RS | RNA4907-2RS | 107 | 42 | 55 | 20 | 22500 | 37000 | 4800 | ||
| 48 | RNA4908RS | RNA4908-2RS | 154 | 48 | 62 | 22 | 33050 | 50900 | 4200 | ||
| 52 | RNA4909RS | RNA4909-2RS | 157 | 52 | 68 | 22 | 34800 | 56800 | 3900 | ||
| 58 | RNA4910RS | RNA4910-2RS | 160 | 58 | 72 | 22 | 37800 | 61500 | 3500 | ||
| IR ile | |||||||||||
| 10 | NA4900RS | NA4900-2RS | 24.5 | 10 | 14 | 22 | 13 | 14 | 4560 | 4660 | 13000 |
| 12 | NA4901RS | NA4901-2RS | 27.5 | 12 | 16 | 24 | 13 | 14 | 4950 | 5800 | 12000 |
| 15 | NA4902RS | NA4902-2RS | 37 | 15 | 20 | 28 | 13 | 14 | 5980 | 9500 | 10000 |
| 17 | NA4903RS | NA4903-2RS | 40 | 17 | 22 | 30 | 13 | 14 | 6050 | 10100 | 9000 |
| 20 | NA4904RS | NA4904-2RS | 80 | 20 | 25 | 37 | 17 | 18 | 14900 | 17500 | 7500 |
| 25 | NA4905RS | NA4905-2RS | 89.5 | 25 | 30 | 42 | 17 | 18 | 16300 | 21500 | 6500 |
| 30 | NA4906RS | NA4906-2RS | 104 | 30 | 35 | 47 | 17 | 18 | 20050 | 24900 | 5500 |
| 35 | NA4907RS | NA4907-2RS | 175 | 35 | 42 | 55 | 20 | 21 | 22500 | 37000 | 4800 |
| 40 | NA4908RS | NA4908-2RS | 252 | 40 | 48 | 62 | 22 | 23 | 33050 | 50900 | 4200 |
| 45 | NA4909RS | NA4909-2RS | 290 | 45 | 52 | 68 | 22 | 23 | 34800 | 56800 | 3900 |
| 50 | NA4910RS | NA4910-2RS | 295 | 50 | 58 | 72 | 22 | 23 | 37800 | 61500 | 3500 |
| 55 | NA4911RS | NA4911-2RS | 55 | 80 | 24 | 25 | |||||
| 60 | NA4912RS | NA4912-2RS | 60 | 85 | 25 | 26 | |||||
| 70 | NA4914RS | NA4914-2RS | 70 | 100 | 31 | 32 | |||||
| 69 serisi | |||||||||||
| 12 | NA6901-2RS | RNA6901-2RS | 12 | 16 | 24 | 22 | 23 | ||||
| 17 | NA6903-2RS | RNA6903-2RS | 17 | 22 | 30 | 23 | 24 | ||||
| 20 | NA6904-2RS | RNA6904-2RS | 20 | 25 | 37 | 30 | 31 | ||||
| 25 | NA6905-2RS | RNA6905-2RS | 25 | 30 | 42 | 30 | 31 | ||||
| 40 | NA6908-2RS | RNA6908-2RS | 40 | 48 | 62 | 40 | 41 | ||||
