Ürün ayrıntıları:
|
| İsim: | Tam Tamamlayıcı İğneli Rulman | Rulman malzemesi: | Alaşımlı Krom Çelik 100Cr6 |
|---|---|---|---|
| satır sayısı: | tek sıra | Kafesli: | Tam Tamamlayıcı, Kafessiz |
| İnç - Metrik: | Metrik | Yuvarlanma Elemanları: | Tam Tamamlayıcı İğneli Silindir |
| Conta Tipi: | Açık, Mühür Yok | Yağlama: | Gres |
| İç Halkalı: | EVET | Özelleştirilmiş: | Standart veya Özelleştirilmiş Mevcuttur |
| Vurgulamak: | krom çelik tam tamamlayıcı iğneli rulmanlar,100cr6 tam tamamlayıcı iğneli rulmanlar,iç halkalı NAV4904 iğneli rulman |
||

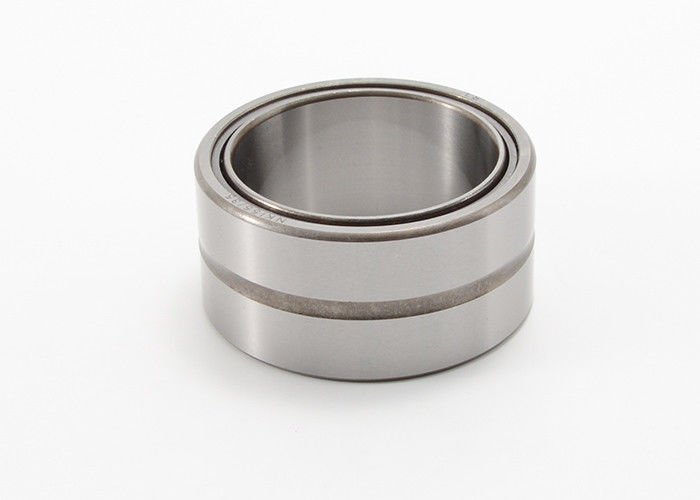

İç Halka NAV4904 ile Krom Çelik Tam Tamamlayıcı İğneli Rulman
İç bileziğe sahip tam tamamlayıcı iğneli makaralı rulmana gelince, dış bilezikte yağ deliği vardır.Yağlama yağı, yağ deliğinden beslenebilir.Dış halka çift omuza sahiptir.İç bileziği olmayan tam tamamlayıcı iğneli makaralı rulmana gelince, iç bileziğin omuzu ve kafesi olmadığından, sırasıyla iç bilezik, dış bilezik, komple iğne seti monte edilebilir.Radyal boyutunun sınırlı olduğu parçalar için uygundur.Mil muylusu ile donatılmış yüzey, doğrudan yuvarlanma yüzeyi olarak işlev görür.Yüzey sertliğinin HRC60'tan az, yüzey pürüzlülüğünün 0.63μm'den fazla olmaması istenir.
İç halkalı veya iç halkasız bu tür tam tamamlayıcı yatak, şaftın ve yatağın eksenel kaymasını sınırlamaz.
Tam tamamlayıcı masif işlenmiş iğneli makaralı rulmanlar, taşıma sırasında makaraları sabitlemek için özel bir gresle birlikte verilir.Ancak, montajdan sonra yeniden yağlama yapmanızı öneririz.
İç Halkalı Tam Tamamlayıcı İğneli Rulman Özellikler:
|
Şaft Çap |
Rulman Gösterimi |
Yığın yaklaşık |
Sınır Boyutları | Temel Yük Değerlendirmesi | Sınırlama Hızı | ||||
| Geçerli Kod | Orijinal Kod | D | D | C | Dinamik | Statik | Yağ | ||
| mm | G | mm | N | rpm | |||||
| 15 | NAV4902 | 4074902E | 15 | 28 | 13 | ||||
| NAV4002 | 4074102 | 76 | 15 | 32 | 17 | 10800 | 29800 | 4500 | |
| 74802 | 100 | 15 | 36 | 24.5 | 8900 | 11200 | 4400 | ||
| 17 | NAV4903 | 4074903E | 17 | 30 | 13 | ||||
| NAV4003 | 4074103 | 98 | 17 | 35 | 18 | 12000 | 17000 | 3400 | |
| 74703 | 126 | 17 | 35 | 24.5 | 8700 | 10800 | 4200 | ||
| 20 | NAV4904 | 4074904E | 20 | 37 | 17 | ||||
| NAV4004 | 4074104 | 175 | 20 | 42 | 22 | 14500 | 29600 | 3000 | |
| NAV203620.5 | 20 | 36 | 20.5 | ||||||
| NAV204 | 20 | 47 | 14 | ||||||
| 24 | NAV24668.1 | 24 | 66 | 8.1 | |||||
| 25 | NAV4905 | 4074905E | 25 | 42 | 17 | ||||
| NAV4005 | 4074105 | 201 | 25 | 47 | 22 | ||||
| NAV205 | 25 | 52 | 15 | 23000 | 34600 | 2600 | |||
| 30 | NAV4906 | 4074906E | 30 | 47 | 17 | ||||
| NAV4006 | 4074106 | 311 | 30 | 55 | 25 | 25800 | 46900 | 2000 | |
| 35 | NAV4907 | 4074907E | 35 | 55 | 20 | ||||
| NAV4007 | 4074107 | 418 | 35 | 62 | 27 | 33000 | 59900 | 1800 | |
| 40 | NAV4908 | 4074908E | 40 | 62 | 22 | ||||
| NAV4008 | 4074108 | 498 | 40 | 68 | 28 | 35900 | 67000 | 1700 | |
| 45 | NAV4909 | 4074909E | 45 | 68 | 22 | ||||
| NAV4009 | 4074109 | 637 | 45 | 75 | 30 | 41000 | 74000 | 1500 | |
| 50 | NAV4910 | 4074910E | 50 | 72 | 22 | ||||
| NAV4010 | 4074110 | 702 | 50 | 80 | 30 | 42800 | 88900 | 1400 | |
| 55 | NAV4911 | 4074911 | 1030 | 55 | 90 | 35 | 48900 | 109000 | 1300 |
| 60 | NAV4912 | 4074912E | 60 | 85 | 25 | ||||
| NAV4012 | 4074112 | 1125 | 60 | 95 | 35 | 50700 | 116000 | 1100 | |
| 65 | NAV4013 | 4074113 | 1200 | 65 | 100 | 35 | 59800 | 126000 | 1000 |
| 70 | NAV4914 | 4074914E | 70 | 100 | 30 | ||||
| NAV4014 | 4074114 | 1700 | 70 | 110 | 40 | 72400 | 155000 | 950 | |
| 75 | NAV4015 | 4074115 | 1810 | 75 | 115 | 40 | 72800 | 180000 | 900 |
| 80 | NAV4916 | 4074916E | 80 | 110 | 30 | ||||
| NAV4016 | 4074116 | 2470 | 80 | 125 | 45 | 76000 | 195000 | 850 | |
| 85 | NAV4017 | 4074117 | 2580 | 85 | 130 | 45 | 74000 | 192000 | 800 |
| 90 | NAV4918 | 4074918E | 1507 | 90 | 125 | 35 | |||
| 95 | NAV4919 | 4074919E | 1537 | 95 | 130 | 35 | |||
| 100 | NAV4920 | 4074920E | 2240 | 100 | 140 | 40 | |||
| 160 | NAV4832 | 4074832 | 160 | 200 | 40 | ||||
| 190 | NAV190 × 245 × 42 | 190 | 245 | 42 | |||||
