Ürün ayrıntıları:
|
| İsim: | Kombine İğneli / Eksenel Eksenel Bilyalı Rulman | Rulman tipi: | İğneli Rulo/İtme Bilyası |
|---|---|---|---|
| Eksenel yük kapasitesi: | Tek yön | Rulman parçası: | İç bileziği olmayan radyal parça |
| Kaplama: | Olmadan | Yağlayıcı (itme parçası): | Hiçbiri |
| Rulman Malzemesi: | Rulman çeliği | Radyal kısım: | Kafesli |
| Rulman tipi: | İğneli rulman / baskı bilyalı rulman | Yuvarlanma elemanı (itme parçası): | Toplar |
| itme parçası: | Kafesli | Çalışma Sıcaklığı Aralığı: | -20 ila +120 °C |

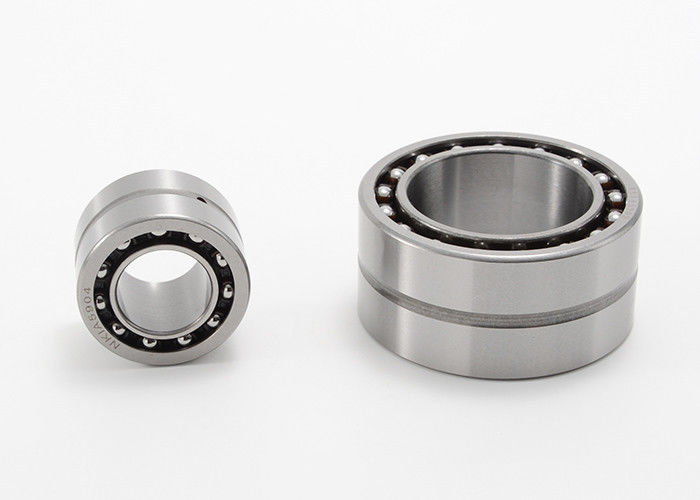

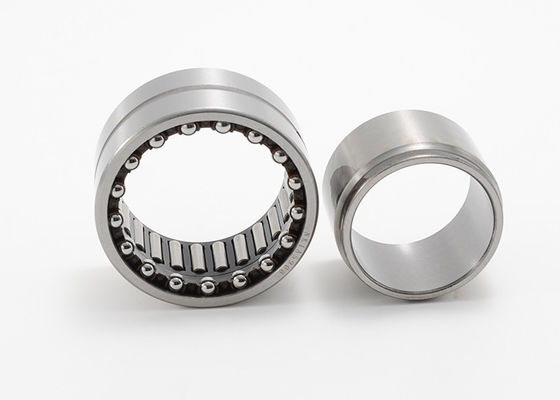

Kombine İğneli Rulman ve Eksenel Eksenel Bilyalı Rulman NKX 30 NAXK 30
Bu rulmanlar, eksenel bilyalı rulman ile birleştirilmiş bir radyal iğneli rulmandan oluşur.Birlikte hem radyal yükleri hem de eksenel yükleri tek yönde barındırabilirler.Ek olarak, nispeten yüksek hızlarda çalışabilirler.Düşük kesit yükseklikleri, yatakları özellikle diğer sabit yatak düzenlemelerinin çok fazla yer kapladığı uygulamalar için uygun hale getirir.
Kombine iğneli rulman / eksenel bilyalı rulman Özellikler:
|
Rulman Parça Numarası |
DIN 5429 Parça Numarası |
Şaft Fw inç |
Şaft Fw mm |
OD D inç |
OD D mm |
Genişlik C inç |
Genişlik C mm |
WGT. pound |
WGT. g |
D1 maks. inç |
D1 maks. mm |
C1 inç |
C1 mm |
| NKX 10 TN NKX 12 NKX 15 NKX 17 NKX 20 |
NAXK 10 TN NAKS 12 NAKS 15 NAKS 17 NAKS 20 |
0,394 0,472 0,591 0,669 0,787 |
10 12 15 17 20 |
0,748 0,827 0,945 1.024 1.181 |
19 21 24 26 30 |
0,906 0,906 0,906 0,984 1.181 |
23 23 23 25 30 |
0,075 0,084 0,097 0,117 0,183 |
34 38 44 53 83 |
0,949 1.028 1.106 1.185 1.382 |
24.1 26.1 28.1 30.1 35.1 |
0,354 0,354 0,354 0,354 0,394 |
9 9 9 9 10 |
| NKX 25 NKX 30 NKX 35 NKX 40 NKX 45 |
NAKS 25 NAKS 30 NAKS 35 NAKS 40 NAKS 45 |
0,984 1.181 1.378 1.575 1.772 |
25 30 35 40 45 |
1.457 1.654 1.850 2.047 2.284 |
37 42 47 52 58 |
1.181 1.181 1.181 1.260 1.260 |
30 30 30 32 32 |
0,276 0,311 0,359 0,441 0,556 |
125 141 163 200 252 |
1.658 1.854 2.051 2.366 2,567 |
42.1 47.1 52.1 60.1 65.2 |
0,433 0,433 0,472 0,512 0,551 |
11 11 12 13 14 |
| NKX 50 NKX 60 NKX 70 |
NAKS 50 NAKS 60 NAKS 70 |
1.969 2.362 2,756 |
50 60 70 |
2.441 2.835 3.347 |
62 72 85 |
1.378 1.575 1.575 |
35 40 40 |
0,617 0,794 1.103 |
280 360 500 |
2,764 3.354 3,748 |
70.2 85.2 95.2 |
0,551 0,669 0,709 |
14 17 18 |
yukardan devam
| Parça Numarası | DIN 5429 Parça Numarası |
Dyn.Yüzbaşı Radyal lbf |
Dyn.Yüzbaşı Radyal N |
İstatistikYüzbaşı Radyal lbf |
İstatistikYüzbaşı Radyal N |
Dyn.Yüzbaşı eksenel lbf |
Dyn.Yüzbaşı eksenel N |
İstatistikYüzbaşı eksenel lbf |
İstatistikYüzbaşı eksenel N |
Hız Limiti Sıvı yağ rpm |
| NKX 10 TN NKX 12 NKX 15 NKX 17 NKX 20 |
NAXK 10 TN NAKS 12 NAKS 15 NAKS 17 NAKS 20 |
1.390 2.020 2.410 2.700 3.700 |
6200 9000 10700 11900 16400 |
1.750 2.470 2.850 3.350 5.400 |
7800 11000 12700 15000 23800 |
2.250 2.320 2.360 2.430 3.200 |
10000 10300 10500 10800 14300 |
3.150 3.450 3.800 4.100 5.600 |
14000 15400 16800 18200 24700 |
12000 11000 9500 8500 7500 |
| NKX 25 NKX 30 NKX 35 NKX 40 NKX 45 |
NAKS 25 NAKS 30 NAKS 35 NAKS 40 NAKS 45 |
4.250 5.100 5.500 5.800 6.200 |
18800 22600 24300 26000 27500 |
6.900 8.100 9.300 10.600 11.900 |
30500 36000 41500 47000 53000 |
4.400 4.600 4.750 6.100 6.300 |
19600 20400 21200 27000 28000 |
8.400 9.400 10.600 14.200 15.500 |
37500 42000 47000 63000 69000 |
6000 5000 4600 4000 3600 |
| NKX 50 NKX 60 NKX 70 |
NAKS 50 NAKS 60 NAKS 70 |
8.500 9.400 10.000 |
38000 42000 44500 |
16.600 20.200 20.700 |
74000 90000 92000 |
6.500 9.300 9.700 |
29000 41500 43000 |
16.900 25.500 28.500 |
75000 113000 127000 |
3300 2800 2400 |
