Ürün ayrıntıları:
|
| İsim: | Kombine İğneli ve Silindirik Makaralı Eksenel Rulman | Tip: | İğneli Rulman/Eksenel Silindirik Makaralı Rulman |
|---|---|---|---|
| Eksenel yük kapasitesi: | Tek yön | Rulman parçası: | İç bileziği olmayan radyal parça |
| Yağlayıcı (itme parçası): | Gres | Rulman Malzemesi: | Rulman Çeliği 100Cr6, GCr15, AISI 52100 |
| Radyal kısım: | Kafesli | Yuvarlanma elemanı (itme parçası): | Rulman |
| itme parçası: | Kafesli | Özel özellik: | Yağlama delikleri olmayan damgalı çelik kapaklı itme parçası |

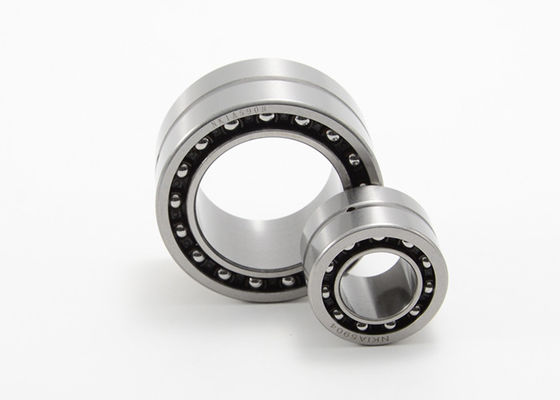

Kombine İğneli ve Silindirik Makaralı Eksenel Rulman NKXR 15
Bu rulmanlar, silindirik makaralı baskı yatağı ile birleştirilmiş bir radyal iğneli rulmandan oluşur.Birlikte hem radyal yükleri hem de eksenel yükleri tek yönde barındırabilirler.Düşük kesit yükseklikleri, yatakları özellikle diğer sabit yatak düzenlemelerinin çok fazla yer kapladığı uygulamalar için uygun hale getirir.Baskı parçası, gresi yataklarda tutmak için boşluk tipi bir conta oluşturan bir kapakla kapatılmıştır.
Rulman Paketleme Detayları:
1. Ticari ambalaj: 1 adet/plastik torba + renkli kutu + karton + palet;
2. Endüstriyel paketleme:
a).Plastik boru + karton + kontrplak palet;
b).Plastik torba + kraft kağıt + karton + kontrplak palet;
3. Müşterinin ihtiyacına göre.
Kapaklı kombine iğneli makaralı / silindirik makaralı baskı yatağı Özellikler:
| Rulman Parça Numarası | DIN 5429 Parça Numarası |
Şaft Fw inç |
Şaft Fw mm |
OD D inç |
OD D mm |
Genişlik C inç |
Genişlik C mm |
WGT. pound |
WGT. g |
D1 maks. inç |
D1 maks. mm |
C1 inç |
C1 mm |
| NKXR15 NKXR 17 NKXR20 NKXR25 NKXR30 |
NAXR 15 NAXR 17 NAXR 20 NAXR 25 NAXR 30 |
0,591 0,669 0,787 0,984 1.181 |
15 17 20 25 30 |
0,945 1.024 1.181 1.457 1.654 |
24 26 30 37 42 |
0,906 0,984 1.181 1.181 1.181 |
23 25 30 30 30 |
0,093 0.11 0,176 0,265 0,298 |
42 50 80 120 135 |
1.106 1.185 1.382 1.658 1.854 |
28.1 30.1 35.1 42.1 47.1 |
0,354 0,354 0,394 0,433 0,433 |
9 9 10 11 11 |
| NKXR35 NKXR40 NKXR45 NKXR 50 |
NAXR 35 NAXR 40 NAXR 45 NAXR 50 |
1.378 1.575 1.772 1.969 |
35 40 45 50 |
1.850 2.047 2.284 2.441 |
47 52 58 62 |
1.181 1.260 1.260 1.378 |
30 32 32 35 |
0,346 0.45 0,538 0,591 |
157 204 244 268 |
2.051 2.366 2,567 2,764 |
52.1 60.1 65.2 70.2 |
0,472 0,512 0,551 0,551 |
12 13 14 14 |
yukardan devam
| RulmanParça Numarası | DIN 5429 Parça Numarası |
Dyn.Yüzbaşı Radyal lbf |
Dyn.Yüzbaşı Radyal N |
İstatistikYüzbaşı Radyal lbf |
İstatistikYüzbaşı Radyal N |
Dyn.Yüzbaşı eksenel lbf |
Dyn.Yüzbaşı eksenel N |
İstatistikYüzbaşı eksenel lbf |
İstatistikYüzbaşı eksenel N |
Hız Limiti Sıvı yağ rpm |
| NKXR15 NKXR 17 NKXR20 NKXR25 NKXR30 |
NAXR 15 NAXR 17 NAXR 20 NAXR 25 NAXR 30 |
2.410 2.700 3.700 4.250 5.100 |
10700 11900 16400 18800 22600 |
2.850 3.350 5.400 6.900 8.100 |
12700 15000 23800 30500 36000 |
3.250 3.600 5.600 7.500 8.000 |
14400 15900 24900 33500 35500 |
6.400 7.500 11.900 17.100 19.300 |
28500 33500 53000 76000 86000 |
13000 12000 10000 8500 7500 |
| NKXR35 NKXR40 NKXR45 NKXR 50 |
NAXR 35 NAXR 40 NAXR 45 NAXR 50 |
5.500 5.800 6.200 8.500 |
24300 26000 27500 38000 |
9.300 10.600 11.900 16.600 |
41500 47000 53000 74000 |
8.800 12.600 13.300 13.700 |
39000 56000 59000 61000 |
22.700 33.500 36.500 40.000 |
101000 148000 163000 177000 |
6500 6000 5000 4800 |
