Ürün ayrıntıları:
|
| İsim: | Eksenel İğneli Rulmanlar | Ölçüm: | Metrik |
|---|---|---|---|
| Rulman Malzemesi: | Rulman çeliği | Yuvarlanma Elemanı: | İğneli Rulo |
| Bileşen Açıklaması: | Yalnızca Makaralı Tertibat | Tek veya Çift Yön: | Çift Yön |
| Baskı Yatağı: | Evet | Kendinden Hizalama: | Numara |
| Hassasiyet Sınıfı: | ABEC 1 | ABEC 1 | ISO P0 ISO P0 | Diğer özellikler: | tek sıra |

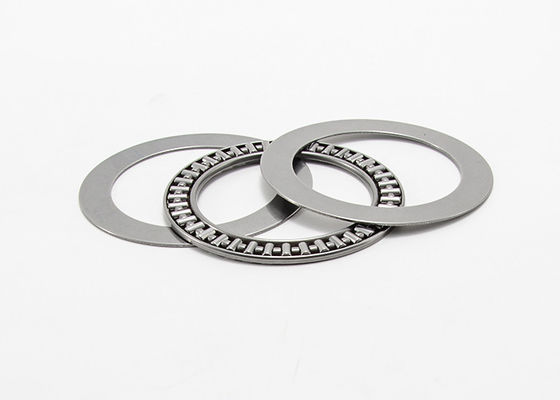

Eksenel İğneli Rulmanlar Eksenel İğneli Rulman ve Kafes Tertibatları NTB 4060

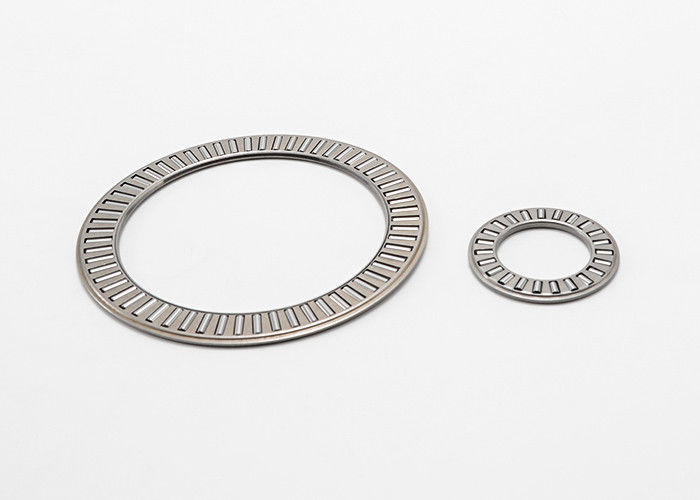

Eksenel Rulmanlar, hassas bir şekilde yapılmış bir kafes ve makaralardan oluşur.Yüksek rijitliğe ve yüksek yük kapasitelerine sahiptirler ve küçük alanlarda kullanılabilirler.
Uygulama:
İğneli rulmanlar otomobillerde, kompresörlerde, inşaatlarda, elektrik motorlarında, gıda endüstrisinde, ev aletlerinde vb. alanlarda yaygın olarak kullanılmaktadır. Bir yuvarlanma elemanı olarak dünyayı döndürür.
Özellikler:
| Temel Ürün Açıklaması | İğneli Eksenel Rulman |
| Ölçüm (İnç - Metrik) | Metrik |
| Rulman Malzemesi | Rulman çeliği |
| Kafes Malzemesi | Çelik |
| Yuvarlanma Elemanı | İğneli Rulo |
| Tek veya Çift Yön | Çift Yön |
| Hassasiyet Sınıfı | ABEC 1 |ISO P0 |
| Yağlama | Sıvı yağ |
Paketleme ve Nakliye:
| paket | Rulmanlar için Plastik Tüp ve dışarıda karton paket |
| Nakliye | Ekspres, hava sevkiyatı ve deniz sevkiyatı mevcuttur |
| Hizmet | OEM Hizmeti ve yetkilendirmeden sonra onw logonuzu yazdırabilir |
Eksenel İğneli Rulmanlar Eksenel İğneli Rulman ve Kafes Tertibatları Özellikler:
|
Şaft Çap |
Eksenel İğneli Makara ve Kafes Tertibatları Kodu | ||||||
| Eksenel İğneli Makara ve Kafes Tertibatları |
Yığın g |
İtme Sayfası |
Yığın g |
Şaft Halkası | Koltuk Halkası |
Yığın g |
|
| mm | |||||||
| 10 | NTB1024 | 3.3 | 1024 olarak | 2.9 | WS1024 | GS1024 | 8 |
| 12 | NTB1226 | 3.8 | 1226 olarak | 3.2 | WS1226 | GS1226 | 8.9 |
| 15 | NTB1528 | 4.1 | 1528 olarak | 3.4 | WS1528 | GS1528 | 9.3 |
| 16 | NTB1629 | 4.3 | 1629 olarak | 3.6 | WS1629 | GS1629 | 9.8 |
| 17 | NTB1730 | 4.5 | 1730 olarak | 3.7 | WS1730 | GS1730 | 10.2 |
| 18 | NTB1831 | 4.7 | 1831 olarak | 3.9 | WS1831 | GS1831 | 10.7 |
| 20 | NTB2035 | 6.1 | 2035 olarak | 5 | WS2035 | GS2035 | 13.8 |
| 25 | NTB2542 | 8.2 | 2542 olarak | 6.9 | WS2542 | GS2542 | 21 |
| 30 | NTB3047 | 9.4 | 3047 olarak | 7.9 | WS3047 | GS3047 | 24 |
| 35 | NTB3552 | 10.6 | 3552 olarak | 8.9 | WS3552 | GS3552 | 31.5 |
| 40 | NTB4060 | 22 | 40603 olarak | 12.1 | WS4060 | GS4060 | 42.5 |
| 45 | NTB4565 | 24.5 | 4565 olarak | 13.3 | WS4565 | GS4565 | 53.5 |
| 50 | NTB5070 | 26.5 | AS 5070 | 14.5 | WS5070 | GS5070 | 58.5 |
| 55 | NTB5578 | 33.5 | 5578 olarak | 18.5 | WS5578 | GS5578 | 93 |
| 60 | NTB6085 | 38.5 | AS 6085 | 22 | WS6085 | GS6085 | 105 |
| 65 | NTB6590 | 41.5 | AS 6590 | 23.5 | WS6590 | GS6590 | 124 |
| 70 | NTB7095 | 61 | AS 7090 | 25 | WS7095 | GS7095 | 132 |
| 75 | NTB75100 | 65 | 75100 olarak | 26.5 | WS75100 | GS75100 | 153 |
| 80 | NTB80105 | 68.5 | 80105 olarak | 28 | WS80105 | GS80105 | 162 |
| 85 | NTB85110 | 72 | 85110 olarak | 29.5 | WS85110 | GS85110 | 170 |
| 90 | NTB90120 | 92 | 90120 olarak | 38 | WS90120 | GS90120 | 250 |
| 100 | NTB100135 | 119 | 100135 olarak | 50 | WS110135 | GS100135 | 350 |
| 110 | NTB110145 | 129 | 110145 olarak | WS110145 | GS110145 | 380 | |
| 120 | NTB120155 | 139 | 120155 olarak | WS120155 | GS120155 | 410 | |
| 130 | NTB130170 | 225 | 130170 olarak | WS130170 | GS130170 | 660 | |
yukardan devam
| Eksenel İğneli Makara ve Kafes Tertibatları | Boyut | Temel Yükleme Değerlendirmesi | Sınırlama Hızı | ||||||||
| d | D | Dw | s | h | Rs | C1 | Ce | C | ortak | dev/dak | |
| kgf | kgf | ||||||||||
| NTB1024 | 10 | 24 | 2 | 1 | 2,75 | 0.3 | 14 | 22 | 800 | 2440 | 15000 |
| NTB1226 | 12 | 26 | 2 | 1 | 2,75 | 0.3 | 16 | 24 | 850 | 2750 | 13000 |
| NTB1528 | 15 | 28 | 2 | 1 | 2,75 | 0.3 | 18 | 26 | 900 | 3050 | 12000 |
| NTB1629 | 16 | 29 | 2 | 1 | 2,75 | 0.3 | 19 | 27 | 920 | 3200 | 11000 |
| NTB1730 | 17 | 30 | 2 | 1 | 2,75 | 0.3 | 20 | 28 | 950 | 3360 | 11000 |
| NTB1831 | 18 | 31 | 2 | 1 | 2,75 | 0.3 | 21 | 29 | 970 | 3510 | 10000 |
| NTB2035 | 20 | 35 | 2 | 1 | 2,75 | 0.3 | 23 | 33 | 1200 | 4740 | 9000 |
| NTB2542 | 25 | 42 | 2 | 1 | 3 | 0.6 | 29 | 40 | 1470 | 6600 | 7500 |
| NTB3047 | 30 | 47 | 2 | 1 | 3 | 0.6 | 34 | 45 | 1570 | 7470 | 6500 |
| NTB3552 | 35 | 52 | 2 | 1 | 3.5 | 0.6 | 39 | 50 | 1670 | 8350 | 5500 |
| NTB4060 | 40 | 60 | 3 | 1 | 3.5 | 0.6 | 45 | 57 | 2470 | 11000 | 5000 |
| NTB4565 | 45 | 65 | 3 | 1 | 4 | 0.6 | 50 | 62 | 2640 | 12400 | 4500 |
| NTB5070 | 50 | 70 | 3 | 1 | 4 | 0.6 | 55 | 67 | 2810 | 13700 | 4000 |
| NTB5578 | 55 | 78 | 3 | 1 | 5 | 0.6 | 61 | 75 | 3300 | 17500 | 4000 |
| NTB6085 | 60 | 85 | 3 | 1 | 4.75 | 1 | 66 | 82 | 3900 | 22300 | 3500 |
| NTB6590 | 65 | 90 | 3 | 1 | 5.25 | 1 | 71 | 87 | 4090 | 24100 | 3000 |
| NTB7095 | 70 | 95 | 4 | 1 | 5.25 | 1 | 75 | 91 | 4830 | 24900 | 3000 |
| NTB75100 | 75 | 100 | 4 | 1 | 5.75 | 1 | 80 | 96 | 4930 | 26100 | 3000 |
| NTB80105 | 80 | 105 | 4 | 1 | 5.75 | 1 | 85 | 101 | 5050 | 27200 | 2500 |
| NTB85110 | 85 | 110 | 4 | 1 | 5.75 | 1 | 90 | 106 | 5130 | 28400 | 2500 |
| NTB90120 | 90 | 120 | 4 | 1 | 6.5 | 1 | 96 | 116 | 6570 | 40100 | 2500 |
| NTB100135 | 100 | 135 | 4 | 1 | 7 | 1 | 107 | 131 | 8190 | 55200 | 2000 |
| NTB110145 | 110 | 145 | 4 | 7 | 1 | 117 | 141 | 8480 | 59000 | 2000 | |
| NTB120155 | 120 | 155 | 4 | 7 | 1 | 127 | 151 | 8960 | 64700 | 1800 | |
| NTB130170 | 130 | 170 | 5 | 9 | 1 | 137 | 165 | 12300 | 85500 | 1700 | |
| Sıvı yağ |
