Ürün ayrıntıları:
|
| İsim: | Hassas Tek Sıralı Silindirik Makaralı Rulman | Temel tasarım:: | Sabit olmayan rulman |
|---|---|---|---|
| delik tipi: | Silindirik Delik | Dönen eleman sıralarının sayısı: | 1 |
| Flanşlar: | (2) Dış Halka, (0) İç Halka | Boyut aralığı: | 3 mm'den 60 mm'ye Fw Boyutu |
| Kafes: | TVP2 (PA66'dan yapılmış Masif Pencere Kafesi) | Radyal iç boşluk: | N Grubu (CN) |
| Çalışma Sıcaklığı Aralığı: | -30 °C ila 120 °C | ||
| Vurgulamak: | Normal Boşluklu hassas iğneli rulmanlar,kafesli Sabit Olmayan Rulman,Sabit Olmayan Rulman NU2312E TVP2 |
||

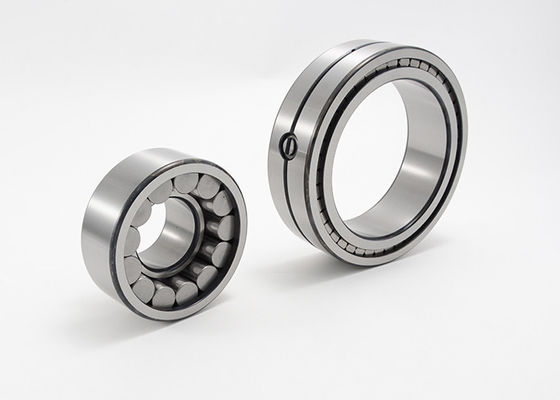

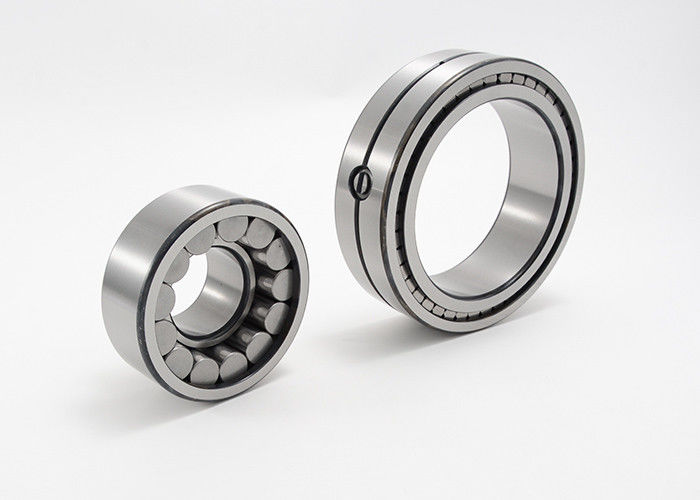

Kafesli Sabit Olmayan Rulmanlı Tek Sıralı Silindirik Makaralı Rulman NU2312E-TVP2
Çıkartılabilir İç Halka, Dış Halkada 2 Dişli, İç Halkada 0 Dişli, Yüksek Kapasiteli, Polyamid Kafes, Normal Boşluk
Bu rulman hakkında:
Poliamid kafesli ve çıkarılabilir iç bilezikli silindirik makaralı rulman, yüksek radyal yükleri destekleyen uygulamalar için uygundur.Bu makaralı rulman, termal genleşmenin bir faktör olmadığı normal mil ve yatak toleranslarına sahip uygulamalar ve çalışma koşulları için bir CN (normal) radyal boşluğa sahiptir.Bu, düşük sürtünme ile yüksek radyal yükleri destekleyen tek sıralı bir makaralı rulmandır.Açık yataktaki çıkarılabilir bir iç halka, yağlama uygulamasına izin verir.Bu makaralı rulman, endüstri çapraz eşleştirme ve parça tutarlılığı için metrik birimlerle ölçülür.
Silindirik makaralı rulmanlar, diğerlerinin yanı sıra konveyör bantları, cer motorları, vagon dingil kutuları ve petrol sahası çamur pompaları gibi yüksek radyal yüklerin bulunduğu uygulamalarda kullanılır.
Makaralı veya makaralı rulmanlar, dönme sürtünmesini azaltmak ve radyal ve eksenel yükleri desteklemek için hareketli parçalar arasındaki ayrımı korumak için yuvarlanan elemanlar kullanır.Genellikle iki halkadan, dönen gövdelerden (rulmanlar veya silindirler gibi) ve parçaları barındıran bir kafesten oluşurlar.Bu elemanlar şu tiplerden biri olabilir: top, silindirik, küresel, namlu, iğne, mil veya konik.Rulmanlar açık, korumalı veya sızdırmaz olabilir.Sızdırmaz rulmanlar, rulman fabrikasında yağ veya gresle yağlanırken, açık ve korumalı rulmanlar, kullanıma bağlı olarak periyodik olarak yeniden yağlama uygulanarak yerinde yağlanmalıdır.Kalkan, rulmanın çalışan parçalarını, içeri girebilecek ve rulman hızını ve ömrünü azaltabilecek çevresel kalıntılardan korur.Rulmanlar, diğerlerinin yanı sıra tarım makinelerinden taşıma ekipmanlarına, robotiklere, dişçilik ekipmanlarına, asansörlere, haddehanelere, gemi dümen millerine ve agrega kırıcılara kadar bir dizi uygulamada kullanılmaktadır.
Kalite güvencesi için Uluslararası Standardizasyon Örgütü (ISO) ve Deutsches Institut für Normung (DIN) standartlarını karşılayan çeşitli rulmanlar üretiyoruz.
Herhangi bir ihtiyaç varsa, bizimle iletişime geçmekten çekinmeyin.
Kafesli Sabit Olmayan Rulmanlı Tek Sıralı Silindirik Makaralı Rulman NU Serisi Özellikler:
| Rulman Kodu | boyutlar | Yığın | Temel Yük Değerleri | Sınırlama Hızı | ||||||
| d | D | B | rsmin | D1 | Fw, ew | dinamik | statik | |||
| cr | kor | |||||||||
| mm | kilogram | KN | rpm | |||||||
| NU2304E-TVP2 | 20 | 52 | 21 | 1.1 | 42.4 | 27.5 | 0,215 | 41.5 | 39 | 14000 |
| NU2305E-TVP2 | 25 | 62 | 24 | 1.1 | 50.7 | 34 | 0,349 | 57 | 56 | 12000 |
| NU2306E-TVP2 | 30 | 72 | 27 | 1.1 | 58.9 | 40.5 | 0,529 | 73.5 | 75 | 10000 |
| NU2307E-TVP2 | 35 | 80 | 31 | 1.5 | 66.3 | 46.2 | 0,723 | 91.5 | 98 | 9000 |
| NU2308E-TVP2 | 40 | 90 | 33 | 1.5 | 75.6 | 52 | 0,958 | 112 | 120 | 7500 |
| NU2309E-TVP2 | 45 | 100 | 36 | 1.5 | 83.5 | 58.5 | 1.3 | 137 | 153 | 6700 |
| NU2310E-TVP2 | 50 | 110 | 40 | 2 | 91.2 | 65 | 1.75 | 163 | 186 | 6300 |
| NU2311E-TVP2 | 55 | 120 | 43 | 2 | 101 | 70.5 | 2.23 | 200 | 228 | 5600 |
| NU2312E-TVP2 | 60 | 130 | 46 | 2.1 | 110 | 77 | 2,78 | 224 | 260 | 5000 |
| NU2313E-TVP2 | 65 | 140 | 48 | 2.1 | 119 | 82.5 | 3.32 | 245 | 285 | 4800 |
| NU2314E-TVP2 | 70 | 150 | 51 | 2.1 | 127 | 89 | 4.02 | 275 | 325 | 4500 |
| NU2315E-TVP2 | 75 | 160 | 55 | 2.1 | 136 | 95 | 4.95 | 325 | 390 | 4000 |
| NU2316E-TVP2 | 80 | 170 | 58 | 2.1 | 144 | 101 | 5.89 | 355 | 425 | 3800 |
| NU2317E-TVP2 | 85 | 180 | 60 | 3 | 153 | 108 | 6.71 | 365 | 450 | 3600 |
| NU2318E-TVP2 | 90 | 190 | 64 | 3 | 162 | 113.5 | 8.04 | 430 | 530 | 3400 |
| NU2319E-TVP2 | 95 | 200 | 67 | 3 | 170 | 121.5 | 455 | 585 | 3400 | |
| NU2320E-TVP2 | 100 | 215 | 73 | 3 | 182 | 127.5 | 12.1 | 570 | 72 | 3200 |
| NU2322E-TVP2 | 110 | 240 | 80 | 3 | 201 | 143 | 16.6 | 630 | 800 | 2800 |
| NU2324E-TVP2 | 120 | 260 | 86 | 3 | 219 | 154 | 23.5 | 780 | 1020 | 4300 |
| NU2326E-TVP2 | 130 | 280 | 93 | 4 | 236 | 167 | 28.8 | 915 | 1220 | 3800 |
| NU2328E-TVP2 | 140 | 300 | 102 | 4 | 252 | 180 | 36 | 1020 | 1400 | 3600 |
| NU2330E | 150 | 320 | 108 | 4 | 270 | 193 | 43.2 | 1160 | 1600 | 3200 |
| NU2332E | 160 | 340 | 114 | 4 | 286 | 204 | 51.5 | 1320 | 1830 | 3000 |
| NU2334E | 170 | 360 | 120 | 4 | 299 | 216 | 61.4 | 1500 | 2080 | 2800 |
| NU2336E | 180 | 380 | 126 | 4 | 320 | 227 | 71.5 | 1660 | 2320 | 2800 |
| NU2338EX | 190 | 400 | 132 | 5 | 341 | 240 | 82.9 | 1900 | 2650 | 2600 |
| NU2340EX | 200 | 420 | 138 | 5 | 350 | 247 | 95.6 | 2040 | 2900 | 2400 |
| NU2344EX | 220 | 460 | 145 | 5 | 384 | 277 | 121 | 2360 | 3350 | 2200 |
| NU2348EX | 240 | 500 | 155 | 5 | 426 | 299 | 151 | 2600 | 3750 | 2000 |
| NU2356EX | 280 | 580 | 175 | 6 | 467 | 362 | 234 | 3550 | 5200 | 1600 |
