Ürün ayrıntıları:
|
| İsim: | Tek Yönlü Sprag Debriyajlar | Malzeme: | Yüksek Alaşımlı Rulman Kaliteli Çelik |
|---|---|---|---|
| debriyaj tipi: | Sprag Debriyajı | Debriyaj Uygulaması: | Geri Durdurma, İndeksleme, Taşma |
| İnç - Metrik: | İnç | Temel Yapı Türü: | iç veya dış yuvalar olmadan çift kafes tutucu tertibatı |
| Yağlama Tipi: | yağlama için tasarlanmış | Rulman Desteği Gerekli: | Evet |

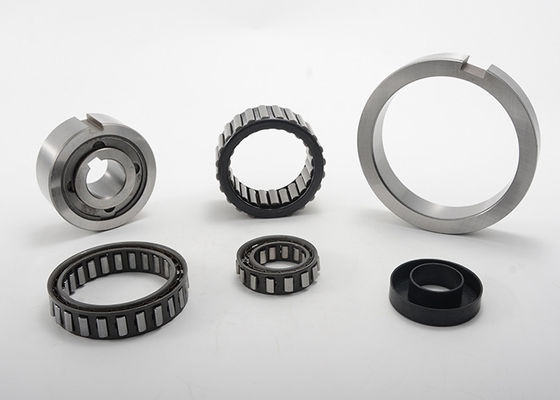

Rulman Çelik Sprag Tek Yönlü Debriyajlar İç veya Dış Yarışlar Olmadan Filibir Kafesi
Tek yönlü, İndeksli, Geri Durdurucu Dış Rulman Desteği Gerekli, Sprag Kavramalar
Tip DC, iç veya dış yuvaları olmayan bir yaylı tip filibir kafesidir.Yataklar, eksenel ve radyal yükler için yatak desteği, yağlama ve sızdırmazlık sağlayan bir tasarıma monte edilmelidir.DC tipi versiyon-N, güç aktarım ekipmanında halihazırda kullanılan tüm yağlayıcı tiplerini kabul eder.
Sprag alanı toleransı aşılmamalıdır.Filibir işlevinin sonraki sayfalarda gösterildiği gibi doğru şekilde çalışmasını sağlamak için, iç ve dış bileziklerin her ikisi de herhangi bir girinti olmaksızın minimum düz genişliğe "e*" sahip olmalıdır.
Alternatif olarak, aşağıdaki spesifikasyona göre sertleştirilmiş çelik millerde veya yuvalarda yuvalar yapılabilir.Bitmiş parçanın yüzey sertliği minimum 0,6 mm derinlik için HRC 60 ila 62 olmalıdır.
Çekirdek sertliği HRC35 ila 45 olmalıdır.
Sprag Kavramaları DC tipi Özellikler:
| Boy | Aşırı hızlar |
Øa +0.008 - 0,005 |
Øc ± 0,013 |
Sprag alanı | edakika | Øddakika | Øbmaks. | klip sayısı | Sprag sayısı | Ağırlık | ||
| TKN1 | nimax | Namax | mm | mm | mm | mm | mm | mm | adet | adet | kilogram | |
| nm | dakika-1 | dakika-1 | ||||||||||
| DC2222G | 63 | 8600 | 4300 | 22.225 | 38.885 | 8.33 | 10 | 50 | 15 | - | 12 | 0.03 |
| DC2776 | 119 | 6900 | 3400 | 27.762 | 44.422 | 8.33 | 14 | 58 | 18 | - | 14 | 0,055 |
| DC3034 | 124 | 6300 | 3100 | 30.340 | 47.000 | 8.33 | 14 | 62 | 20 | - | 14 | 0.06 |
| DC3175(3C) | 159 | 6000 | 3000 | 31.750 | 48.410 | 8.33 | 14 | 63 | 24 | 3 | 16 | 0.06 |
| DC3809A | 275 | 5000 | 2500 | 38.092 | 54.752 | 8.33 | 16 | 71 | 29 | - | 18 | 0,085 |
| DC4127(3C) | 224 | 4600 | 2300 | 41.275 | 57.935 | 8.33 | 14 | 75 | 32 | 3 | 18 | 0.09 |
| DC4445A | 363 | 4300 | 2100 | 44.450 | 61.110 | 8.33 | 16 | 79 | 34 | - | 20 | 0,095 |
| DC4972(4C) | 306 | 3800 | 1900 | 49.721 | 66.381 | 8.33 | 14 | 86 | 38 | 4 | 22 | 0.1 |
| DC5476A | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33 | 16 | 92 | 42 | - | 24 | 0.11 |
| DC5476A(4C) | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33 | 16 | 92 | 42 | 4 | 24 | 0.13 |
| DC5476B(4C) | 769 | 3500 | 1700 | 54.765 | 71.425 | 8.33 | 21 | 92 | 42 | 4 | 24 | 0,18 |
| DC5476C(4C) | 990 | 3500 | 1700 | 54.765 | 71.425 | 8.33 | 25 | 92 | 42 | 4 | 24 | 0.2 |
| DC5776A | 604 | 3300 | 1600 | 57.760 | 74.42 | 8.33 | 16 | 98 | 44 | - | 26 | 0.11 |
| DC6334B | 806 | 3000 | 1500 | 63.340 | 80.000 | 8.33 | 21 | 104 | 50 | - | 26 | 0,175 |
| DC7221(5C) | 675 | 2600 | 1300 | 72.217 | 88.877 | 8.33 | 14 | 115 | 56 | 5 | 30 | 0,14 |
| DC7221B | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33 | 21 | 115 | 56 | - | 30 | 0,185 |
| DC7221B(5C) | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33 | 21 | 115 | 56 | 5 | 30 | 0.21 |
| DC7969C(5C) | 2038 | 2400 | 1200 | 79.698 | 96.358 | 8.33 | 25 | 124 | 61 | 5 | 34 | 0,28 |
| DC8334C | 2055 | 2300 | 1100 | 83.340 | 100.000 | 8.33 | 25 | 132 | 65 | - | 34 | 0,27 |
| DC8729A | 1250 | 2200 | 1100 | 87.290 | 103,96 | 8.33 | 16 | 134 | 67 | - | 34 | 0,165 |
| DC10323A(3C)* | 1612 | 1800 | 900 | 103.231** | 119.89 | 8.33 | 16 | 155 | 80 | 3 | 40 | 0,205 |
| DC12334C* | 4800 | 1500 | 750 | 123,34** | 140.000 | 8.33 | 25 | 184 | 96 | - | 50 | 0.4 |
| DC12388C(11C) | 4875 | 1500 | 750 | 123.881 | 142.88 | 9.5 | 25 | 196 | 96 | 11 | 44 | 0.4 |
NOTLAR:
1) Tmaks.=2,5 x TKN
2) İç yarış aşımları
3) İç yarış aşımları
**)Toleransın genişletilmesi± 0,013
4) Diğer özelleştirilmiş boyutlar mevcuttur.
5) Sürükleme şeridi ve klips sayısı özelleştirilmiştir.
Montaj örneği
