Ürün ayrıntıları:
|
| İsim: | Montaj Halkalı Sprag Debriyaj Elemanları | Yüzük Malzemesi: | Rulman çeliği, sertleştirilmiş ve taşlanmış |
|---|---|---|---|
| İç halka: | Sığdır'a basın | Dış halka: | Sığdır'a basın |
| kısıtlamalar: | Filibir kavrama ekleme elemanı, her iki tarafta da eksenel kısıtlamalar gerektirir. | Kurulum toleransları: | Shaft Tolerance h5; Şaft Toleransı h5; Housing Tolerance H6 Muhafaza Toleran |
| Yağlama: | Delivered with corrosion protection. Korozyon koruması ile teslim edilir. Operative | Çalışma sıcaklığı: | maks. 120°C |
| Vurgulamak: | FE 400 sıkıştırmalı debriyaj tek yönlü rulman,sıkıştırmalı yatak 10mm,sıkıştırmalı yatak 60mm |
||

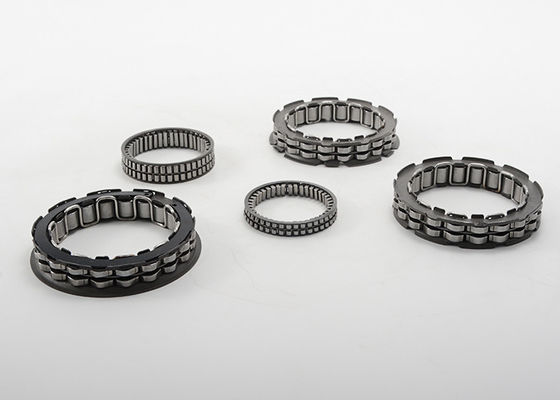

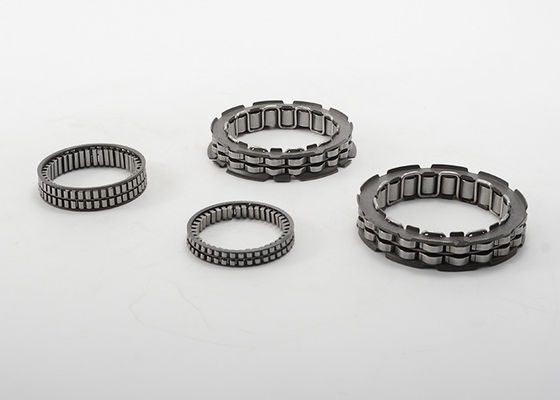

Montaj Halkalı Filibir Yaylı Debriyaj Ekleme Elemanları FE 400 Serisi
Dahili Rulman Desteği Gerekmeyen Büyük Miktarlar ve Uygulamalar için Harika
Çok sayıda sıkıştırmalı kavramaya ihtiyacınız varsa, sıkı maliyet kısıtlamalarına sahipseniz ancak tork gereksinimlerinden ödün veremiyorsanız, o zaman 400 Serisi kavrama kavrama elemanlarımız ihtiyaçlarınız için çok uygundur.
400 Serisi Ürün Özellikleri:
Sprag kavrama elemanlarımız bir mile monte edilmeye hazırdır ve tek yönlü hareket, geri durdurma veya indeksleme için kullanılabilir.
Bir kafes, yaylar ve bir yaydan oluşurlar.Yay, yayları mil ve mahfaza ile temas halinde tutmak için tasarlanmıştır.
FE 400 serisine benzer, ancak bir mil ve yatak ünitesine presle oturan sertleştirilmiş ve taşlanmış bileziklerle tasarlanmıştır.Şaftınız ve yatağınız sertleştirilip taşlanmamışsa bu seriyi kullanın.
Montaj Halkalı Filibir Sprag Debriyaj Ekleme Elemanları FE 400 Serisi Özellikler:
| atama | boyutlar | tork | Rölanti devri | Temel Yük Değerlendirmesi | Ağırlık | Eşya yok. | |||||
| d | D | W | Tnom | nmaks | C din. | eş statü. | |||||
| top tipi | Silindir tipi | top tipi | Silindir tipi | ||||||||
| [mm] | [mm] | [mm] | [Nm] | [devir] | N | N | N | N | [kilogram] | ||
| FR 422 M | 10 | 26 | 12 | 60 | 10.100 | 4.935 | 4.960 | 2.285 | 3.500 | 0.03 | 300587 |
| FR 422 Z | 10 | 26 | 12 | 53 | 10.100 | 0.03 | 300588 | ||||
| FR 427 M | 15 | 31 | 12 | 92 | 7.400 | 6.080 | 6.350 | 2.785 | 5.110 | 0.04 | 300591 |
| FR 427 Z | 15 | 31 | 12 | 83 | 7.400 | 0.04 | 300592 | ||||
| FR 432 M | 20 | 36 | 12 | 128 | 5.900 | 6.555 | 6.710 | 3.175 | 5.790 | 0,05 | 300593 |
| FR 432 Z | 20 | 36 | 12 | 117 | 5.900 | 0,05 | 300594 | ||||
| FR 437 M | 25 | 41 | 12 | 169 | 4.800 | 7.325 | 7.400 | 3.870 | 6.920 | 0,06 | 300595 |
| FR 437 Z | 25 | 41 | 12 | 154 | 4.800 | 0,06 | 300598 | ||||
| FR 442 M | 30 | 46 | 12 | 212 | 4.200 | 7.980 | 8.410 | 4.570 | 8.560 | 0.07 | 300599 |
| FR 442Z | 30 | 46 | 12 | 198 | 4.200 | 0.07 | 300600 | ||||
| FR 448 M | 35 | 53 | 12 | 272 | 4.300 | 0.09 | 300602 | ||||
| FR 448Z | 35 | 53 | 12 | 248 | 4.300 | 0.09 | 300603 | ||||
| FR 453 M | 40 | 58 | 12 | 321 | 3.400 | 8.690 | 9.460 | 5.640 | 10.860 | o.io | 300605 |
| FR 453 Z | 40 | 58 | 12 | 294 | 3.400 | o.io | 300606 | ||||
| FR 463 M | 50 | 68 | 12 | 427 | 2.900 | 9.295 | 10.730 | 6.700 | 13.650 | 0.12 | 300608 |
| FR 463 Z | 50 | 68 | 12 | 394 | 2.900 | 0.12 | 300610 | ||||
| FR 473 M | 60 | 78 | 12 | 539 | 2.500 | 9.535 | 11.590 | 7.420 | 15.910 | 0,14 | 300611 |
| FR 473 Z | 60 | 78 | 12 | 496 | 2.500 | 0,14 | 300613 | ||||
Not:
1) Belirtilen nominal tork, eşleşen parçaların yeterli sağlamlığına bağlıdır.
2) İç halkadaki ok şunu gösterir: dış halkanın rölanti yönü = iç halkanın kilitleme yönü.
3) Dönme hızı n = ekleme elemanının doğal hızı.
