Ürün ayrıntıları:
|
| İsim: | Filibir Debriyaj Ekleme Elemanı | Yüzük Malzemesi: | Rulman çeliği, sertleştirilmiş ve taşlanmış |
|---|---|---|---|
| İç halka: | DIN 6885'e göre kama yuvası | Dış halka: | Sığdır'a basın |
| Bahar: | Z (gerginlik) | Sertleştirilmiş Çelik Halkalı: | Evet |
| İç Halka Kamalı: | Evet | Şaft Toleransı: | k5 |
| Konut Toleransı: | H6 | Şaft ve Yatak Pahı: | 1mm x 15° |
| Çalışma sıcaklığı: | max. maks. 140°C 140°C | Yağlama: | Yağ veya gres yağlama. Korozyon koruması ile teslim edilir. Operatif gres doldurma istek üzerine. |
| Vurgulamak: | 12mm Tek Yönlü Debriyaj Rulmanı,sertleştirilmiş Tek Yönlü Debriyaj Rulmanı,tek yönlü sprey FRN 442 Z |
||

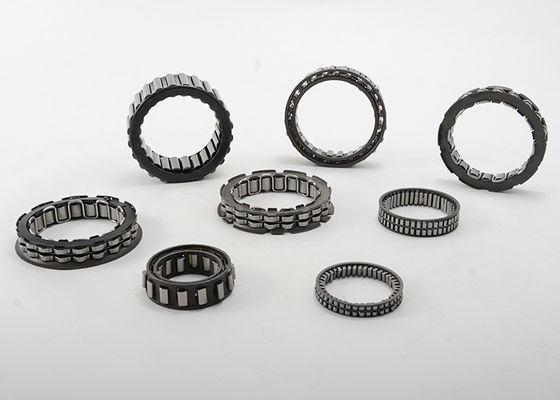

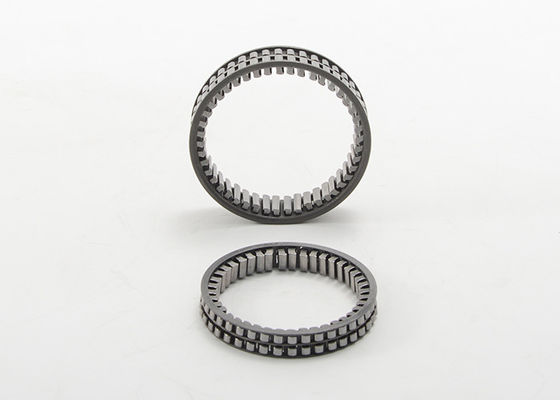

Sprag Tipi Filibir Kavramaları Geçme Elemanı Tek Yönlü Rulmanlı FRN 442 Z
FR ve FRN serileri, serbest tekerlek kavraması ekleme elemanından ve sertleştirilmiş ve taşlanmış baskı halkalarından oluşur.
Seri: FRN
Bileşenler:
Öğe ekle
FE 400 Z / FE 400 M
Kanal halkaları ile
İç bilezik kama yolu
Dış halka presle geçme
Yağlama:
Yağ veya gres
Genişlik:
12 mm
Çalışma sıcaklığı:
maks.140°C
Daha yüksek sıcaklıkistek üzerine
Sprag Tipi Filibir Kavramaları Halkalı Ekleme Elemanı FRN Serisi Özellikler:
| FRN 400+ | FN 400 | FND 400 | boyutlar | tork | Rölanti Hızı Debriyajı | Temel Yük Değerlendirmesi | ||||
| d | D | nmaks. | C din. | CÖstat. | ||||||
| top tipi | Silindir tipi | top tipi | Silindir tipi | |||||||
| parça numarası |
[mm] [inç] |
[mm] [inç] |
[Nm] | [devir] |
[N] [1 pound = 0.45 kg] |
[N] [1 pound = 0.45 kg] |
[N] [1 pound = 0.45 kg] |
[N] [1 pound = 0.45 kg] |
||
| FRN 427 |
10 .3937 |
31 1.2205 |
80 | 4.400 | ||||||
| FRN 427Z | 66 | |||||||||
| FRN 432 |
12 .4724 |
36 1.4173 |
116 | 3.700 | ||||||
| FRN 432Z | 97 | |||||||||
| FRN 437 | FN 437 | FND 437 |
15 .5906 |
41 1.6142 |
158 |
3.200 *(1.700) |
7.325 1.646 |
7.400 1.663 |
3.870 870 |
6.920 1.555 |
| FRN 437Z | FN 437Z | FND 437Z | 137 | |||||||
| FRN 442 | FN 442 | FND 442 |
20 .7874 |
46 1.8110 |
207 |
2.800 *(1.500) |
7.980 1.793 |
8.410 1.890 |
4.570 1.027 |
8.560 1.924 |
| FRN 442Z | FN 442Z | FND 442Z | 178 | |||||||
| FRN 453 | FN 453 | FND 453 |
25 .9843 |
58 2,2835 |
333 |
2.200 *(1.200) |
8.690 1.953 |
9.460 2.126 |
5.640 1.267 |
10.860 2.441 |
| FRN 453Z | FN 453Z | FND 453Z | 281 | |||||||
| 459 Frank | FN 459 | FND 459 |
30 1.1811 |
64 2,5197 |
414 |
2.000 *(1.100) |
8.805 1.979 |
10.560 2.373 |
6.010 1.351 |
13.050 2.933 |
| FRN 459Z | FN 459Z | FND 459Z | 357 | |||||||
| FRN 463 |
35 1.3780 |
68 2,6772 |
472 | 1.900 | ||||||
| FRN 463Z | 407 | |||||||||
| FRN 470 | FN 470 | FND 470 |
40 1,5748 |
75 2,9528 |
583 |
1.700 *(1.000) |
9.645 2.168 |
11.690 2.627 |
7.405 1.664 |
15.870 3.566 |
| FRN 470Z | FN 470Z | FND 470Z | 502 | |||||||
| FRN 473 |
45 1.7717 |
78 3.0709 |
633 | 1.600 | ||||||
| FRN 473Z | 545 | |||||||||
Not:
1) "C" ve "C0" yük kapasiteleri FR400 serisi için geçerli değildir!
2) Başvuru bekleyen FR 400 serisi için maksimum radyal boşluk 0,02 mm.
3) İç halkadaki ok şunu gösterir: dış halkanın rölanti yönü = iç halkanın kilitleme yönü.
4) *FND serisi için rölanti hızı.
