Ürün ayrıntıları:
|
| İsim: | Kavramalar | Marka: | nötr / OEM |
|---|---|---|---|
| Ürün Serisi: | RSBW | Malzeme: | Rulman çeliği |
| Boyut aralığı: | 20 mm'den 90 mm'ye kadar delik boyutları | Temel Yapı Türü: | Rulman Destekli |
| Yağlama: | Gres | Sızdırmazlık: | Kalkan korumalı O-Halkaları kullanılarak mühürlendi |
| Vurgulamak: | 90mm tek taraflı debriyaj rulmanı,20mm tek taraflı debriyaj rulmanı,RSBW geri döndürmez kilit rulmanı |
||

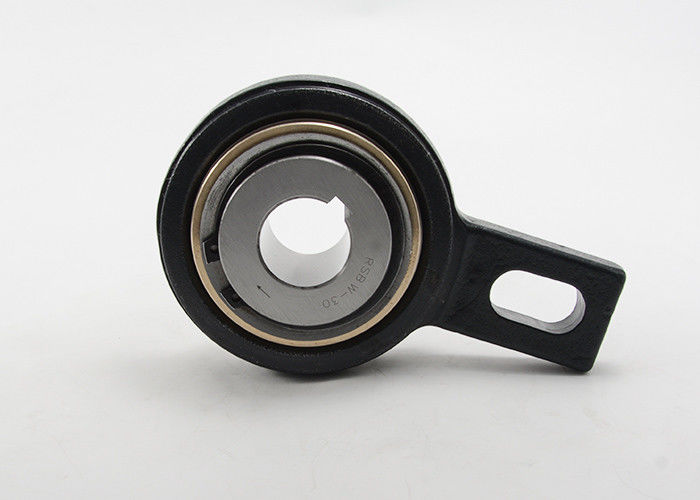

RSBW Debriyaj Geri Durdurucu Kovanlı Rulman Desteklenen Sprag Debriyajlar
Tip RSBW, DC püskürtmeli tip bir filibirdir.Bağımsızdır, düşük dönme hızları için kaymalı yataklarla merkezlenmiştir ve kalkan korumalı O-Ringler kullanılarak sızdırmaz hale getirilmiştir.
Ünite, yatay veya dikey konumda montaja hazır gresle yağlanmış olarak teslim edilir.Öncelikle geri döndürmez kilit olarak kullanılan bu tip, minimum alan gereksinimi ile yüksek tork kapasitesi sağlar.Tasarım, yüksek nem veya su sıçrayan alanlar gibi zorlu ortamlarda kuruluma izin verir.Makinenin sabit bir parçasına sabitlenen ve tork kolundaki yuvadan geçen bir cıvata, dönme dayanağını sağlar.Bu cıvatadaki radyal boşluk, yuva genişliğinin %1–3'üne eşit olmalıdır.Tork kolu ve yataklar ön gerilimli olmamalıdır.
Geri Döndürücü Kovanlı Rulman Desteklenir, Sprag Kavramalar RSBW Özellikler:
| Tip | Boy | aşırı hız | boyutlar | Ağırlık | ||||||||
| dH7 | TKN1) | nimax | D | L1 | F | E | B | N | L | bH11 | ||
| [mm] | [Nm] | [dak.-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kilogram] | |
| RSBW20 | 20 | 300 | 400 | 106 | 35 | 113 | 102.5 | 40 | 35 | 15 | 18 | 2 |
| RSBW25 | 25 | 485 | 400 | 106 | 48 | 113 | 102.5 | 40 | 35 | 15 | 18 | 2.6 |
| RSBW30 | 30 | 485 | 400 | 106 | 48 | 113 | 102.5 | 40 | 35 | 15 | 18 | 2.5 |
| RSBW35M | 35 Milyon | 485 | 400 | 106 | 35 | 113 | 102.5 | 40 | 35 | 15 | 18 | 2 |
| RSBW35 | 35 | 606 | 400 | 106 | 48 | 113 | 102.5 | 40 | 35 | 15 | 18 | 2.4 |
| RSBW40 | 40 | 1035 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4.6 |
| RSBW45 | 45 | 1035 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4.5 |
| RSBW50 | 50 | 1035 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4.5 |
| RSBW55 | 55 | 1035 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4.4 |
| RSBW60 | 60 | 2040 | 250 | 161 | 54 | 140 | 130 | 70 | 35 | 15 | 18 | 6.5 |
| RSBW70 | 70 | 2040 | 250 | 161 | 54 | 140 | 130 | 70 | 35 | 15 | 18 | 6.4 |
| RSBW80 | 80 | 3900 | 200 | 190 | 70 | 165 | 150 | 70 | 45 | 20 | 25 | 9.9 |
| RSBW90 | 90 | 3900 | 200 | 190 | 70 | 165 | 150 | 70 | 45 | 20 | 25 | 9.9 |
Not:
1) Tmaks.=2,5 x TKN
2) DIN 6885.1'e göre kama yolu
Montaj örneği:
