Ürün ayrıntıları:
|
| İsim: | İşlenmiş İç Halka | Malzeme: | Yüksek Alaşımlı Rulman Kaliteli Çelik AISI52100 |
|---|---|---|---|
| Parça NO.: | MI 10, MI 10 N, MI 12, MI12 N, MI14, MI 14 N, MI 16, MI 16 N, MI 20, MI 20 N, MI 24, MI 24 N | Yüzey: | Nötr İşlenmiş Rulman Çelik Yüzeyi |
| İnç/Metrik: | İmparatorluk (İnç) Serisi | Temel Yapı Türü: | Thru Sertleştirilmiş Hassas Taşlanmış Halkalar |
| Yağlama Oluğu: | Sahip olmak | İşleme: | işlenmiş |
| Vurgulamak: | Krom bilyalı rulman iç yatağı,rulman iç yatağı MI 10 N,işlenmiş makaralı rulman halkası |
||

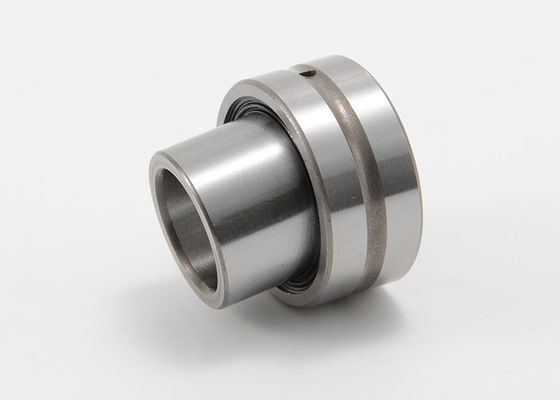

İğneli Rulmanlar İçin Krom Çeliğinden İşlenmiş İç Bileziği, İnç Ölçüsü

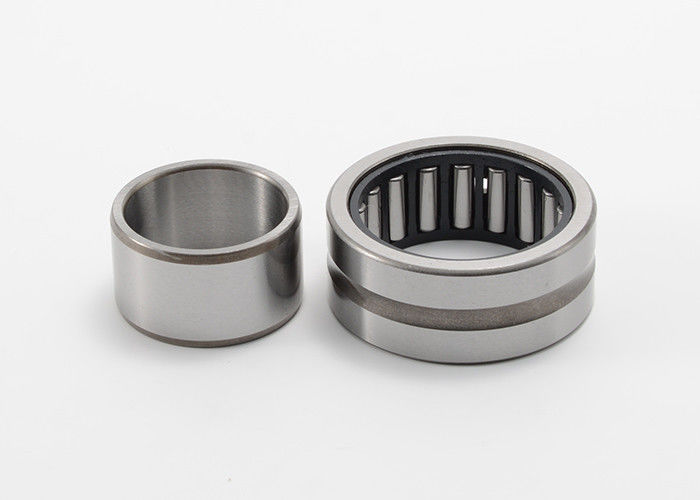

İşlenmiş bir iç halka, rulman tertibatlarında yaygın olarak kullanılan bir bileşendir.Hassas taşlanmış iç bilezik, sertleştirilmemiş bir mil ile kullanıldığında silindirler için sertleştirilmiş bir yuvarlanma yolu sağlar.Segman, yatağın yeniden yağlanması için bir yağ deliği ve dairesel oluk içerir ve hem CAGEROL hem de GUIDEROL yataklarıyla kullanılabilir veya kaymalı yatak uygulamalarında burç olarak kullanılabilir.
İşlenmiş bir iç bileziğin amacı, yuvarlanma elemanları için pürüzsüz ve hassas bir yol sağlamaktır.Doğru hizalamayı sağlar, sürtünmeyi azaltır ve dönme veya doğrusal hareketin verimli bir şekilde iletilmesini sağlar.Hassas işleme süreci, rulmanın genel performansına ve ömrüne katkıda bulunan yüksek kaliteli bir yüzey kalitesi ve boyutsal doğrulukla sonuçlanır.

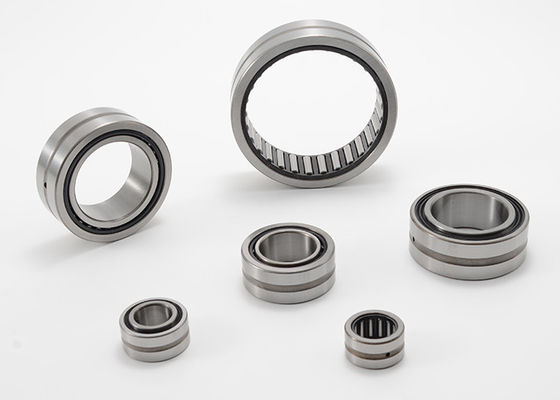

İşlenmiş iç bilezikler genellikle bilyalı rulmanlar, makaralı rulmanlar ve iğneli rulmanlar dahil olmak üzere çeşitli rulman türlerinde kullanılır.Otomotiv, havacılık, endüstriyel makineler ve güç aktarımı gibi farklı sektörlerdeki makine ve ekipmanlarda çok önemli bileşenlerdir.
İşlenmiş bir iç halka kullanmanın faydaları arasında gelişmiş yük taşıma kapasitesi, gelişmiş dönme hassasiyeti ve daha az aşınma ve yıpranma yer alır.Hassas işleme, yüklerin daha iyi dağıtılmasını sağlar, stres konsantrasyonlarını azaltır ve yatağın daha düzgün çalışmasını sağlar.
MOUETTE, mcgill ile işlenmiş iç bilezikler, ina iç bilezikler, koyo iç bilezikler, torrington iç bilezik, skf iç bilezik gibi daha fazla değişim masası sunmaktadır.
Yüksek Alaşımlı Rulman Kaliteli Çelik 100Cr6, Paslanmaz çelik 440C'de hem standart hem de özelleştirilmiş iç burç sunuyoruz.
İşlenmiş Makaralı Rulman İç Bileziği İnç Ölçüsü MI Serisi Özellikler:
| İç halka | A (DELİK ÇAPI) | B(İÇ DÇ) | W | H | Rmaks. | ||
| parça numarası | NOM. | TOL. | NOM. | TOL. | |||
| MI-6 | .3750 | -.0004 | .6245 | -.0004 | 1.010 | 3/32 | .025 |
| MI-6-K | .3750 | -.0004 | .6245 | -.0004 | .760 | 3/32 | .025 |
| MI-7-K | .4375 | -.0004 | .6245 | -.0004 | .760 | 3/32 | .025 |
| MI-8 | .5000 | -.0004 | .7493 | -.0005 | 1.010 | 1/8 | .040 |
| MI-8-N | .5000 | -.0004 | .7493 | -.0005 | .760 | 1/8 | .040 |
| MI-9-N | .5625 | -.0004 | .7493 | -.0005 | .760 | 1/8 | .040 |
| MI-10 | .6250 | -.0004 | .8743 | -.0005 | 1.010 | 1/8 | .040 |
| MI-10-K | .6250 | -.0004 | .8743 | -.0005 | .760 | 1/8 | .040 |
| MI-11-K | .6875 | -.0004 | .8743 | -.0005 | .760 | 1/8 | .040 |
| MI-12 | .7500 | -.0004 | .9993 | -.0005 | 1.010 | 1/8 | .040 |
| MI-12-K | .7500 | -.0004 | .9993 | -.0005 | .760 | 1/8 | .040 |
| MI-13 | .8125 | -.0005 | .9993 | -.0005 | 1.010 | 1/8 | .040 |
| MI-13-K | .8125 | -.0005 | .9993 | -.0005 | .760 | 1/8 | .040 |
| MI-14 | .8750 | -.0005 | 1.1241 | -.0005 | 1.260 | 1/8 | .040 |
| MI-14-K | .8750 | -.0005 | 1.1241 | -.0005 | 1.010 | 1/8 | .040 |
| MI-15 | .9375 | -.0005 | 1.1241 | -.0005 | 1.260 | 1/8 | .040 |
| MI-15-K | .9375 | -.0005 | 1.1241 | -.0005 | 1.010 | 1/8 | .040 |
| MI-16 | 1.0000 | -.0005 | 1.2491 | -.0006 | 1.260 | 1/8 | .040 |
| MI-16-K | 1.0000 | -.0005 | 1.2491 | -.0006 | 1.010 | 1/8 | .040 |
| MI-17 | 1.0625 | -.0005 | 1.3741 | -.0006 | 1.260 | 1/8 | .040 |
| MI-18 | 1.1250 | -.0005 | 1.3741 | -.0006 | 1.260 | 1/8 | .040 |
| MI-18-K | 1.1250 | -.0005 | 1.3741 | -.0006 | 1.010 | 1/8 | .040 |
| MI-19 | 1.1875 | -.0005 | 1.4990 | -.0006 | 1.260 | 1/8 | .060 |
| MI-20 | 1.2500 | -.0005 | 1.4990 | -.0006 | 1.260 | 1/8 | .060 |
| MI-20-K | 1.2500 | -.0005 | 1.4990 | -.0006 | 1.010 | 1/8 | .060 |
| MI-21 | 1.3125 | -.0005 | 1.6240 | -.0006 | 1.260 | 1/8 | .060 |
| MI-21-N | 1.3125 | -.0005 | 1.6240 | -.0006 | 1.010 | 1/8 | .060 |
| MI-22 | 1.3750 | -.0005 | 1.7490 | -.0006 | 1.260 | 1/8 | .060 |
| MI-22-4S | 1.3750 | -.0005 | 1.6240 | -.0006 | 1.260 | 1/8 | .060 |
| MI-23 | 1.4375 | -.0005 | 1.7490 | -.0006 | 1.260 | 1/8 | .060 |
| MI-24 | 1.5000 | -.0005 | 1.7490 | -.0006 | 1.260 | 1/8 | .060 |
| MI-24-N | 1.5000 | -.0005 | 1.7490 | -.0006 | 1.010 | 1/8 | .060 |
| MI-25 | 1.5625 | -.0005 | 1.9989 | -.0007 | 1.260 | 1/8 | .060 |
| MI-25-4S | 1.5625 | -.0005 | 1.8740 | -.0006 | 1.260 | 1/8 | .060 |
| MI-26 | 1.6250 | -.0005 | 1.9989 | -.0007 | 1.260 | 1/8 | .060 |
| MI-26-2S | 1.6250 | -.0005 | 1.9364 | -.0007 | 1.260 | 1/8 | .060 |
| MI-26-K | 1.6250 | -.0005 | 1.9989 | -.0007 | 1.010 | 1/8 | .060 |
| MI-27 | 1.6875 | -.0005 | 1.9989 | -.0007 | 1.260 | 1/8 | .060 |
| MI-28 | 1.7500 | -.0005 | 2,2489 | -.0007 | 1.760 | 3/16 | .060 |
| MI-28-N | 1.7500 | -.0005 | 2,2489 | -.0007 | 1.510 | 3/16 | .060 |
| MI-30 | 1.8750 | -.0005 | 2,2489 | -.0007 | 1.760 | 3/16 | .060 |
| MI-31 | 1.9375 | -.0005 | 2,2489 | -.0007 | 1.760 | 3/16 | .080 |
| MI-32 | 2.0000 | -.0005 | 2,2489 | -.0007 | 1.760 | 3/16 | .080 |
| MI-32-K | 2.0000 | -.0005 | 2,2489 | -.0007 | 1.510 | 3/16 | .080 |
| MI-34 | 2.1250 | -.0006 | 2,4989 | -.0007 | 1.760 | 3/16 | .080 |
| MI-35 | 2.1875 | -.0006 | 2,7489 | -.0007 | 1.760 | 3/16 | .080 |
| MI-36 | 2.2500 | -.0006 | 2,7489 | -.0007 | 1.760 | 3/16 | .080 |
| MI-36-N | 2.2500 | -.0006 | 2,7489 | -.0007 | 1.510 | 3/16 | .080 |
| MI-38 | 2.3750 | -.0006 | 2,9989 | -.0007 | 1.760 | 3/16 | .080 |
| MI-39 | 2.4375 | -.0006 | 2,9989 | -.0007 | 1.760 | 3/16 | .080 |
| MI-40 | 2.5000 | -.0006 | 2,9989 | -.0007 | 1.760 | 3/16 | .080 |
| MI-40-N | 2.5000 | -.0006 | 2,9989 | -.0007 | 1.510 | 3/16 | .080 |
| MI-42 | 2.6250 | -.0006 | 3.2487 | -.0009 | 1.760 | 3/16 | .080 |
| MI-44 | 2.7500 | -.0006 | 3.2487 | -.0009 | 1.760 | 3/16 | .080 |
| MI-46 | 2.8750 | -.0006 | 3,4987 | -.0009 | 2.010 | 1/4 | .080 |
| MI-47 | 2,9375 | -.0006 | 3,4987 | -.0009 | 2.010 | 1/4 | .080 |
| MI-48 | 3.0000 | -.0006 | 3,4987 | -.0009 | 2.010 | 1/4 | .080 |
| MI-48-N | 3.0000 | -.0006 | 3,4987 | -.0009 | 1.760 | 1/4 | .080 |
| MI-50 | 3.1250 | -.0006 | 3,7487 | -.0009 | 2.010 | 1/4 | .100 |
| MI-52 | 3.2500 | -.0006 | 3,7487 | -.0009 | 2.010 | 1/4 | .100 |
| MI-54 | 3.3750 | -.0008 | 3,9985 | -.0009 | 2.010 | 1/4 | .100 |
| MI-56 | 3.5000 | -.0008 | 3,9985 | -.0009 | 2.010 | 1/4 | .100 |
| MI-58 | 3.6250 | -.0008 | 4.2485 | -.0009 | 2.010 | 1/4 | .100 |
| MI-60 | 3.7500 | -.0008 | 4.2485 | -.0009 | 2.010 | 1/4 | .100 |
| MI-62 | 3.8750 | -.0008 | 4.2485 | -.0009 | 2.260 | 1/4 | .100 |
| MI-64 | 4.0000 | -.0008 | 4.9985 | -.0010 | 2.260 | 1/4 | .100 |
| MI-68 | 4.2500 | -.0008 | 4.9985 | -.0010 | 2.260 | 1/4 | .100 |
| MI-72 | 4.5000 | -.0008 | 5.4985 | -.0010 | 3.015 | 1/4 | .100 |
| MI-72-N | 4.5000 | -.0008 | 5.4985 | -.0010 | 2,515 | 1/4 | .100 |
| MI-80 | 5.0000 | -.0010 | 5.9983 | -.0010 | 3.015 | 5/16 | .120 |
| MI-80-N | 5.0000 | -.0010 | 5.9983 | -.0010 | 2,515 | 5/16 | .120 |
| MI-88 | 5.5000 | -.0010 | 6.4983 | -.0010 | 3.015 | 5/16 | .120 |
| MI-88-N | 5.5000 | -.0010 | 6.4983 | -.0010 | 2,515 | 5/16 | .120 |
| MI-96 | 6.0000 | -.0010 | 7.2481 | -.0012 | 3.015 | 5/16 | .120 |
| MI-104 | 6.5000 | -.0010 | 7.7481 | -.0012 | 3.015 | 5/16 | .120 |
| MI-112 | 7.0000 | -.0010 | 8.2481 | -.0012 | 3.015 | 5/16 | .120 |
| MI-120 | 7.5000 | -.0012 | 8.7480 | -.0012 | 3.015 | 5/16 | .120 |
| MI-128 | 8.0000 | -.0012 | 9.2480 | -.0012 | 3.015 | 5/16 | .160 |
Tüm boyutlar inç cinsindendir.
Standart teklifimizin dışındaki rulman kapasiteleri hakkında daha fazla bilgi için lütfen iletişime geçin.sales@mouettemachinery.com
