Ürün ayrıntıları:
|
| İsim: | Silindirik İnç Saplama Kam Takipçisi Tornavida Yuvası | Malzeme: | Yüksek Alaşımlı Rulman Kaliteli Çelik / Paslanmaz Çelik |
|---|---|---|---|
| Montaj Özelliği: | Tornavida Yuvası Saplama Tipi | Yüzey: | Siyah Oksit Kaplama |
| Boy: | İnç | Temel Yapı Türü: | Silindirik Dış Çap |
| Yuvarlanma Elemanları: | Tam Tamamlayıcı İğneli Silindirler | Sistem yapılandırması: | Eksantrik Burçlu |
| Conta Tipi: | Mühürlü/Mühürsüz/ Özelleştirilmiş | Yağlama: | Kabuk 3# gres |
| Vurgulamak: | mcgill Saplama Tipi Kam İzleyici,silindirik kam takipçisi sızdırmaz,tam tamamlayıcı silindirik kam takipçisi |
||

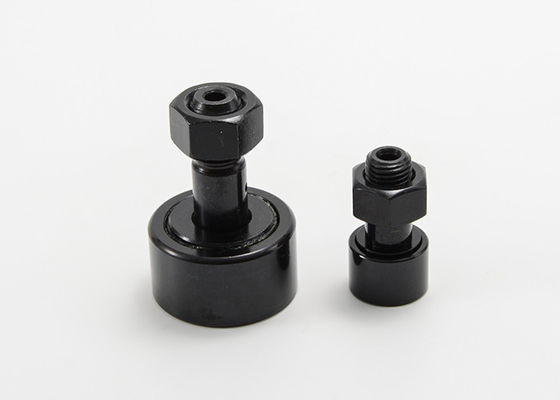

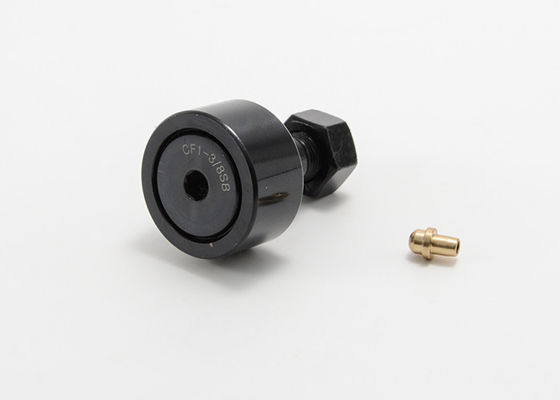

McGill Silindirik İnç Saplama Kam İzleyici Tornavida Yuvası Contalı CFE 1/2 S
Monte edilmemiş yatak tertibatı, sertleştirilmiş hassas taşlanmış iç ve dış kanallardan oluşur.Ayrıca, entegre saplama ile oluşturulmuş tam tamamlayıcı veya ayrı iğne, bilye, konik veya silindirik yuvarlanma elemanlarına sahiptirler.Ağır saplama versiyonları, ağır yükler, şok yükleme ve minimum sapma gerektiren uygulamalar içindir.Saplama çapı ve uç plakası tasarımı dışında, standart ve ağır saplama versiyonları hemen hemen aynıdır.
MOUETTEtakım tezgahları, endüstriyel robotlar, elektronik parça üretimi, ofis otomasyon ekipmanları ve yüksek korozyon direnci gerektiren zorlu ortamlar dahil olmak üzere endüstriyel uygulamalar için eksiksiz bir kam takipçisi serisi tasarlar ve üretir.Kam izleyicileri ve palet makaraları, dönüşü doğrusal harekete çevirmek veya yuvarlanma elemanı tiplerine bağlı olarak saf radyal veya kombinasyon itme yüklerini desteklemek için sürtünme önleyici çözümler sunar.
Paslanmaz çelik kam takipçileri, daha fazla korozyon direnci gerektiren zorlu ortamlara yöneliktir.Dış mekan kullanımı veya sık yıkama ve temizlik gerektiren gıda üretim tesisleri gibi uygulamalar için mükemmel seçim.Mouette, mcgill kam takipçisi yatakları, iko kam takipçisi, skf kam takipçisi, ina kam takipçisi, rbc kam takipçisi, smith kam takipçisi ve nsk kam takipçisi gibi daha fazla değişim tablosu sunar.
Silindirik İnç Saplama Kam İzleyici Tornavida Yuvası CFE Serisi Özellikler:
| Mühürsüz | Mühürlü | Silindir Çapı(RD) | Silindir Genişliği (W) | Eksantrik Burç Uzunluğu (G) | Eksantrik Burç Çapı(BD) | Saplama Uzunluğu (SL) | dak.İp Uzunluğu (TL) | Güzel THR'DS. | ECC. |
| CFE 1/2 | CFE 1/2S | .500 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 | .010 |
| CFE 9/16 | CFE 9/16S | .5625 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 | .010 |
| CFE 5/8 | CFE 5/8S | .625 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 | .015 |
| CFE 11/16 | CFE 11/16S | .6875 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 | .015 |
| CFE 3/4 | CFE 3/4S | .750 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 | .015 |
| CFE 7/8 | CFE 7/8S | .875 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 | .015 |
| CFE 1 | CFE 1S | 1.000 | .625 | .500 | .625 | 1 | 1/2 | 7/16-20 | .030 |
| CFE 1 1/8 | CFE 1 1/8S | 1.125 | .625 | .500 | .625 | 1 | 1/2 | 7/16-20 | .030 |
| CFE 1 1/4 | CFE 1 1/4S | 1.250 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 | .030 |
| CFE 1 3/8 | CFE 1 3/8S | 1.375 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 | .030 |
| CFE 1 1/2 | CFE 1 1/2S | 1.500 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 | .030 |
| CFE 1 5/8 | CFE 1 5/8S | 1.625 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 | .030 |
| CFE 1 3/4 | CFE 1 3/4S | 1.750 | 1.000 | .875 | 1.000 | 1 3/4 | 7/8 | 3/4-16 | .030 |
| CFE 1 7/8 | CFE 1 7/8S | 1.875 | 1.000 | .875 | 1.000 | 1 3/4 | 7/8 | 3/4-16 | .030 |
| CFE 2 | CFE 2S | 2.000 | 1.250 | 1.000 | 1.187 | 2 | 1 | 7/8-14 | .030 |
| CFE 2 1/4 | CFE 2 1/4S | 2.250 | 1.250 | 1.000 | 1.187 | 2 | 1 | 7/8-14 | .030 |
| CFE 2 1/2 | CFE 2 1/2S | 2.500 | 1.500 | 1.125 | 1.375 | 2 1/4 | 1 1/8 | 1-14 | .030 |
| CFE 2 3/4 | CFE 2 3/4S | 2.750 | 1.500 | 1.125 | 1.375 | 2 1/4 | 1 1/8 | 1-14 | .030 |
| CFE 3 | CFE 3S | 3.000 | 1.750 | 1.250 | 1.750 | 2 1/2 | 1 1/4 | 1 1/4-12 | .060 |
| CFE 3 1/4 | CFE 3 1/4S | 3.250 | 1.750 | 1.250 | 1.750 | 2 1/2 | 1 1/4 | 1 1/4-12 | .060 |
| CFE 3 1/2 | CFE 3 1/2S | 3.500 | 2.000 | 1.375 | 1.812 | 2 3/4 | 1 3/8 | 1 3/8-12 | .060 |
| CFE 4 | CFE4S | 4.000 | 2.250 | 2.000 | 2.000 | 3 1/2 | 1 1/2 | 1 1/2-12 | .060 |
| Mühürsüz | Mühürlü | LUB.BAĞLANTI BOYUTU (F) | tavsiyeSıkma Torku (LBS.) | Temel Yük Değerlendirmesi | |
| Maks.Statik Kapasite (LBS.) | Maks.Dyn.Kapasite (LBS.) | ||||
| CFE 1/2 | CFE 1/2S | 1/8 | 15 | 790 | 680 |
| CFE 9/16 | CFE 9/16S | 1/8 | 15 | 790 | 680 |
| CFE 5/8 | CFE 5/8S | 1/8 | 35 | 1215 | 955 |
| CFE 11/16 | CFE 11/16S | 1/8 | 35 | 1215 | 955 |
| CFE 3/4 | CFE 3/4S | 3/16 | 95 | 2065 | 1660 |
| CFE 7/8 | CFE 7/8S | 3/16 | 95 | 2065 | 1660 |
| CFE 1 | CFE 1S | 3/16 | 250 | 3060 | 2225 |
| CFE 1 1/8 | CFE 1 1/8S | 3/16 | 250 | 3060 | 2225 |
| CFE 1 1/4 | CFE 1 1/4S | 3/16 | 350 | 4250 | 3930 |
| CFE 1 3/8 | CFE 1 3/8S | 3/16 | 350 | 4250 | 3930 |
| CFE 1 1/2 | CFE 1 1/2S | 3/16 | 650 | 5640 | 4840 |
| CFE 1 5/8 | CFE 1 5/8S | 3/16 | 650 | 5640 | 4840 |
| CFE 1 3/4 | CFE 1 3/4S | 3/16 | 1250 | 7920 | 6385 |
| CFE 1 7/8 | CFE 1 7/8S | 3/16 | 1250 | 7920 | 6385 |
| CFE 2 | CFE 2S | 3/16 | 1500 | 10570 | 8090 |
| CFE 2 1/4 | CFE 2 1/4S | 3/16 | 1500 | 10570 | 8090 |
| CFE 2 1/2 | CFE 2 1/2S | 3/16 | 2250 | 16450 | 11720 |
| CFE 2 3/4 | CFE 2 3/4S | 3/16 | 2250 | 16450 | 11720 |
| CFE 3 | CFE 3S | 1/4 | 3450 | 24910 | 15720 |
| CFE 3 1/4 | CFE 3 1/4S | 1/4 | 3450 | 24910 | 15720 |
| CFE 3 1/2 | CFE 3 1/2S | 1/4 | 4200 | 31625 | 22800 |
| CFE 4 | CFE4S | 1/4 | 5000 | 44770 | 29985 |
