Ürün ayrıntıları:
|
| İsim: | Silindirik İnç Saplama Kam Takipçisi | Malzeme: | Yüksek Alaşımlı Rulman Kaliteli Çelik / Paslanmaz Çelik |
|---|---|---|---|
| Montaj Özelliği: | Altıgen Delik | Yüzey: | Siyah Oksit Kaplama |
| Boyut aralığı: | İnç Serisi (İnç Olarak OD) | Temel Yapı Türü: | Saplama Tipi Silindirik Dış Çap |
| Yuvarlanma Elemanları: | Tam Tamamlayıcı İğneli Silindirler | Sistem yapılandırması: | Eksantrik yapılandırma |
| Conta Tipi: | Standart / Özelleştirilmiş | Yağlama: | Kabuk 3# gres |
| Vurgulamak: | CFE 7/8 SB Saplama Tipi Kam İzleyici,Silindirik eksantrik kam ve izleyici,eksantrik kam ve izleyici Altıgen Delikli Contalı |
||

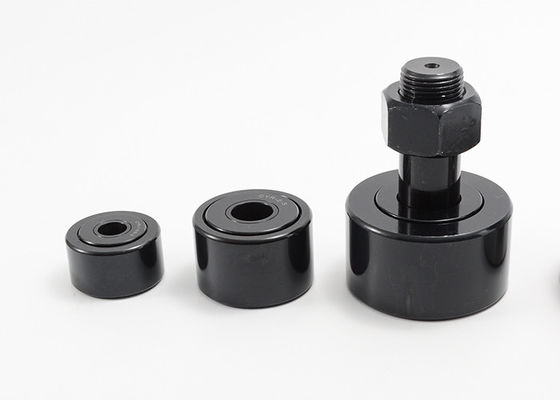

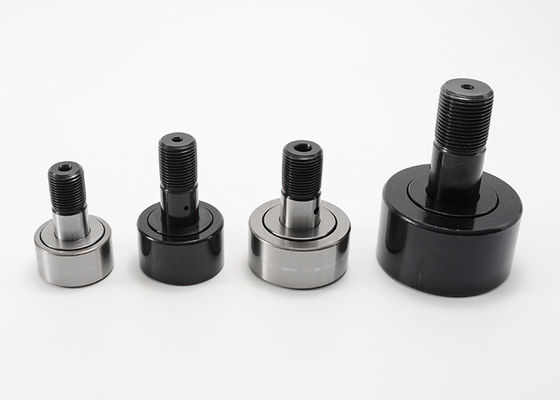

McGill Silindirik İnç Kam İzleyici Saplama Altıgen Delik Mühürlü Eksantrik CFE 7/8 SB
Sert, tutarlı yapı ile tercih edilen hareketi en üst düzeye çıkarmak için tasarlanmıştır.Kam takipçileri, düşük yağlama gereksinimleri ile döner hareketi doğrusal harekete dönüştürmek için basit ve düşük sürtünme profiline sahiptir.
MOUETTEtakım tezgahları, endüstriyel robotlar, elektronik parça üretimi, ofis otomasyon ekipmanları ve yüksek korozyon direnci gerektiren zorlu ortamlar dahil olmak üzere endüstriyel uygulamalar için eksiksiz bir kam takipçisi serisi tasarlar ve üretir.Kam izleyicileri ve palet makaraları, dönüşü doğrusal harekete çevirmek veya yuvarlanma elemanı tiplerine bağlı olarak saf radyal veya kombinasyon itme yüklerini desteklemek için sürtünme önleyici çözümler sunar.
Paslanmaz çelik kam takipçileri, yüksek korozyon direnci gerektiren zorlu ortamlara yöneliktir.Dış mekan kullanımı veya sık yıkama ve temizlik gerektiren gıda üretim tesisleri gibi uygulamalar için mükemmel seçim.Mouette, mcgill kam takipçisi yatakları, iko kam takipçisi, skf kam takipçisi, ina kam takipçisi, rbc kam takipçisi, smith kam takipçisi ve nsk kam takipçisi gibi daha fazla değişim tablosu sunar.
Silindirik İnç Saplama Kam Takipçisi CFE Serisi Özellikler:
| Mühürsüz | Mühürlü | Silindir Çapı(RD) | Silindir Genişliği (W) | Eksantrik Burç Uzunluğu (G) | Eksantrik Burç Çapı(BD) | Saplama Uzunluğu (SL) | dak.İp Uzunluğu (TL) | Güzel THR'DS. |
| CFE 1/2 Not | CFE 1/2 NSB | .500 | .344 | .250 | .250 | 1/2 | 1/4 | 10-32 |
| CFE 1/2 B | CFE 1/2 SB | .500 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 |
| CFE 9/16 B | CFE 9/16 SB | .5625 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 |
| CFE 5/8 B | CFE 5/8 SB | .625 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 |
| CFE 11/16 B | CFE 11/16 SB | .6875 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 |
| CFE 3/4 B | CFE 3/4 SB | .750 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 |
| CFE 7/8 B | CFE 7/8 SB | .875 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 |
| CFE 1 B | CFE 1 SB | 1.000 | .625 | .500 | .625 | 1 | 1/2 | 7/16-20 |
| CFE 1 1/8 B | CFE 1 1/8 SB | 1.125 | .625 | .500 | .625 | 1 | 1/2 | 7/16-20 |
| CFE 1 1/4 B | CFE 1 1/4 SB | 1.250 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 |
| CFE 1 3/8 B | CFE 1 3/8 SB | 1.375 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 |
| CFE 1 1/2B | CFE 1 1/2 SB | 1.500 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 |
| CFE 1 5/8 B | CFE 1 5/8 SB | 1.625 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 |
| CFE 1 3/4 B | CFE 1 3/4 SB | 1.750 | 1.000 | .875 | 1.000 | 1 3/4 | 7/8 | 3/4-16 |
| CFE 1 7/8 B | CFE 1 7/8 SB | 1.875 | 1.000 | .875 | 1.000 | 1 3/4 | 7/8 | 3/4-16 |
| CFE 2 B | CFE 2 SB | 2.000 | 1.250 | 1.000 | 1.187 | 2 | 1 | 7/8-14 |
| CFE 2 1/4 B | CFE 2 1/4 SB | 2.250 | 1.250 | 1.000 | 1.187 | 2 | 1 | 7/8-14 |
| CFE 2 1/2 B | CFE 2 1/2 SB | 2.500 | 1.500 | 1.125 | 1.375 | 2 1/4 | 1 1/8 | 1-14 |
| CFE 2 3/4 B | CFE 2 3/4 SB | 2.750 | 1.500 | 1.125 | 1.375 | 2 1/4 | 1 1/8 | 1-14 |
| CFE 3 B | CFE 3 SB | 3.000 | 1.750 | 1.250 | 1.750 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CFE 3 1/4B | CFE 3 1/4 SB | 3.250 | 1.750 | 1.250 | 1.750 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CFE 3 1/2 B | CFE 3 1/2 SB | 3.500 | 2.000 | 1.375 | 1.812 | 2 3/4 | 1 3/8 | 1 3/8-12 |
| CFE4B | CFE 4 SB | 4.000 | 2.250 | 2.000 | 2.000 | 3 1/2 | 1 1/2 | 1 1/2-12 |
| Mühürsüz | Mühürlü | ECC. | LUB.BAĞLANTI BOYUTU (F) | tavsiyeSıkma Torku (LBS.) | Temel Yük Değerlendirmesi | |
| Maks.Statik Kapasite (LBS.) | Maks.Dyn.Kapasite (LBS.) | |||||
| CFE 1/2 Not | CFE 1/2 NSB | .010 | - | 15 | 720 | 620 |
| CFE 1/2 B | CFE 1/2 SB | .010 | - | 15 | 790 | 680 |
| CFE 9/16 B | CFE 9/16 SB | .010 | - | 15 | 790 | 680 |
| CFE 5/8 B | CFE 5/8 SB | .015 | - | 35 | 1215 | 955 |
| CFE 11/16 B | CFE 11/16 SB | .015 | - | 35 | 1215 | 955 |
| CFE 3/4 B | CFE 3/4 SB | .015 | 3/16 | 95 | 2065 | 1660 |
| CFE 7/8 B | CFE 7/8 SB | .015 | 3/16 | 95 | 2065 | 1660 |
| CFE 1 B | CFE 1 SB | .030 | 3/16 | 250 | 3060 | 2225 |
| CFE 1 1/8 B | CFE 1 1/8 SB | .030 | 3/16 | 250 | 3060 | 2225 |
| CFE 1 1/4 B | CFE 1 1/4 SB | .030 | 3/16 | 350 | 4250 | 3930 |
| CFE 1 3/8 B | CFE 1 3/8 SB | .030 | 3/16 | 350 | 4250 | 3930 |
| CFE 1 1/2B | CFE 1 1/2 SB | .030 | 3/16 | 650 | 5640 | 4840 |
| CFE 1 5/8 B | CFE 1 5/8 SB | .030 | 3/16 | 650 | 5640 | 4840 |
| CFE 1 3/4 B | CFE 1 3/4 SB | .030 | 3/16 | 1250 | 7920 | 6385 |
| CFE 1 7/8 B | CFE 1 7/8 SB | .030 | 3/16 | 1250 | 7920 | 6385 |
| CFE 2 B | CFE 2 SB | .030 | 3/16 | 1500 | 10570 | 8090 |
| CFE 2 1/4 B | CFE 2 1/4 SB | .030 | 3/16 | 1500 | 10570 | 8090 |
| CFE 2 1/2 B | CFE 2 1/2 SB | .030 | 3/16 | 2250 | 16450 | 11720 |
| CFE 2 3/4 B | CFE 2 3/4 SB | .030 | 3/16 | 2250 | 16450 | 11720 |
| CFE 3 B | CFE 3 SB | .060 | 1/4 | 3450 | 24910 | 15720 |
| CFE 3 1/4B | CFE 3 1/4 SB | .060 | 1/4 | 3450 | 24910 | 15720 |
| CFE 3 1/2 B | CFE 3 1/2 SB | .060 | 1/4 | 4200 | 31625 | 22800 |
| CFE4B | CFE 4 SB | .060 | 1/4 | 5000 | 44770 | 29985 |
Özellikler:
Tek Sıralı Tam Tamamlayıcı İğneli Makaralar:
İğneli makara çapı, uzunluğu ve sayısı, endüstri standardı rulman zarfı boyutlarında bulunan yüksek bir dinamik ve statik yük derecesi sağlamak için optimize edilmiştir.
Silindirik Dış Çap (OD):
Silindirik OD, paletle temas alanını en üst düzeye çıkararak geliştirilmiş hat kapasitesi gibi belirli uygulamalarda performansı artırabilir.
Eksantrik Saplama:
Eksantrik saplama seçeneği, sıralı yatak kombinasyonlarının yük paylaşımını iyileştirebilen yatağın radyal konumunu ayarlamak için bir araç sağlar.Kam takipçisi yük paylaşımı, aşırı yüklenmiş yataklardan kaynaklanan erken arızaları azaltarak, hassas montaj deliği konumu toleransları ihtiyacını azaltarak ve palet aşınması nedeniyle yatağı yeniden hizalama yeteneği sağlayarak işletme maliyetlerinin düşürülmesine yardımcı olur.Eksantrik burç, saplamaya bastırılarak geçirilir ve kalıcı kilitleme için dübel veya tespit vidasına izin verecek şekilde sertleştirilmemiştir.
