Ürün ayrıntıları:
|
| İsim: | Ağır Saplama Silindirik İnç Kam Takipçisi Altıgen Delik | Malzeme: | Yüksek Alaşımlı Rulman Kaliteli Çelik (Paslanmaz Çelik özelleştirilmiştir) |
|---|---|---|---|
| Montaj yöntemi: | Altıgen Delik | Boyut aralığı: | İnç |
| O D Konfigürasyonu: | Silindirik Dış Çap | Yuvarlanma Elemanları: | İğneli Rulo - Tam Tamamlayıcı |
| Tip: | Ağır Damızlık | Yağlama Deliği Konumu: | Saplama tarafı |
| Conta Tipi: | Hem Mühürlü hem de Mühürsüz mevcuttur | Yüzey: | Siyah Oksit Kaplama |
| Vurgulamak: | siyah Saplama Tipi Kam İzleyicisi,oksit Saplama Tipi Kam İzleyicisi,cam izleyici yatağı Altıgen Delik |
||

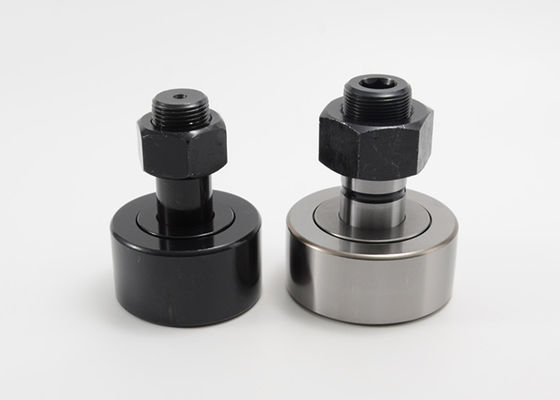

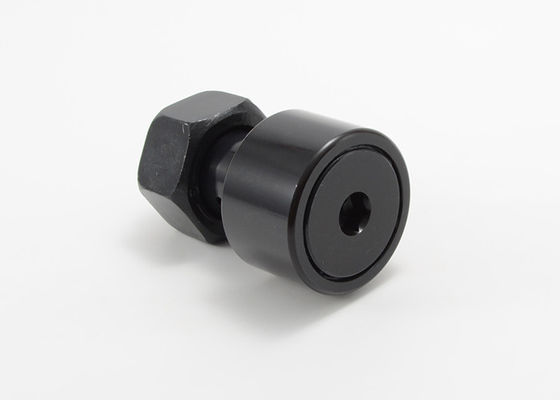

Ağır Saplama Silindirik İnç Kam İzleyici Saplama Altıgen Delik CFH 1 3/4 B CFH 1 3/4 SB
MOUETTEtakım tezgahları, endüstriyel robotlar, elektronik parça üretimi, ofis otomasyon ekipmanları ve yüksek korozyon direnci gerektiren zorlu ortamlar dahil olmak üzere endüstriyel uygulamalar için eksiksiz bir kam takipçisi serisi tasarlar ve üretir.Kam izleyicileri ve palet makaraları, dönüşü doğrusal harekete çevirmek veya yuvarlanma elemanı tiplerine bağlı olarak saf radyal veya kombinasyon itme yüklerini desteklemek için sürtünme önleyici çözümler sunar.
Özellik:
Altıgen Delikli Ağır Saplama Silindirik İnç Serisi Kam TakipçisiÖzellikler:
| Mühürsüz | Mühürlü | Silindir Çapı(RD) | Silindir Genişliği (W) | Saplama Çapı(SD) | Saplama Uzunluğu (SL) | dak.İp Uzunluğu (TL) | Güzel THR'DS. |
| CFH 1/2 B | CFH 1/2 SB | .500 | .375 | .250 | 5/8 | 1/4 | 1/4-28 |
| CFH 9/16 B | CFH 9/16 SB | .5625 | .375 | .250 | 5/8 | 1/4 | 1/4-28 |
| CFH 5/8 B | CFH 5/8 SB | .625 | .4375 | .3125 | 3/4 | 5/16 | 5/16-24 |
| CFH 11/16 B | CFH 11/16 SB | .6875 | .4375 | .3125 | 3/4 | 5/16 | 5/16-24 |
| CFH 3/4 B | CFH 3/4 SB | .750 | .500 | .4375 | 7/8 | 3/8 | 7/16-20 |
| CFH 7/8 B | CFH 7/8 SB | .875 | .500 | .4375 | 7/8 | 3/8 | 7/16-20 |
| CFH 1 B | CFH 1 SB | 1.000 | .625 | .625 | 1 | 1/2 | 5/8-18 |
| CFH 1 1/8 B | CFH 1 1/8 SB | 1.125 | .625 | .625 | 1 | 1/2 | 5/8-18 |
| CFH 1 1/4 B | CFH 1 1/4 SB | 1.250 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
| CFH 1 3/8 B | CFH 1 3/8 SB | 1.375 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
| CFH 1 1/2B | CFH 1 1/2 SB | 1.500 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
| CFH 1 5/8 B | CFH 1 5/8 SB | 1.625 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
| CFH 1 3/4 B | CFH 1 3/4 SB | 1.750 | 1.000 | 1.000 | 1 3/4 | 7/8 | 1-14 |
| CFH 1 7/8 B | CFH 1 7/8 SB | 1.875 | 1.000 | 1.000 | 1 3/4 | 7/8 | 1-14 |
| CFH 2 B | CFH 2 SB | 2.000 | 1.250 | 1.125 | 2 | 1 | 1 1/8-12 |
| CFH 2 1/4B | CFH 2 1/4 SB | 2.250 | 1.250 | 1.125 | 2 | 1 | 1 1/8-12 |
| CFH 2 1/2B | CFH 2 1/2 SB | 2.500 | 1.500 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
| CFH 2 3/4 B | CFH 2 3/4 SB | 2.750 | 1.500 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
| CFH 3 B | CFH 3 SB | 3.000 | 1.750 | 1.500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
| CFH 3 1/4 B | CFH 3 1/4 SB | 3.250 | 1.750 | 1.500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
| CFH 3 1/2B | CFH 3 1/2 SB | 3.500 | 2.000 | 1.750 | 2 3/4 | 1 3/8 | 1 3/4-12 |
| CFH4B | CFH 4 SB | 4.000 | 2.250 | 2.000 | 3 1/2 | 1 1/2 | 2-12 |
| Mühürsüz | Mühürlü | Yağ Deliği | LUB.BAĞLANTI BOYUTU (F) | tavsiyeSıkma Torku (LBS.) | Temel Yük Değerlendirmesi | ||
| Delik Merkezi (HC) | Delik Çapı(HD) | Maks.Statik Kapasite (LBS.) | Maks.Dyn.Kapasite (LBS.) | ||||
| CFH 1/2 B | CFH 1/2 SB | - | - | - | 35 | 1580 | 680 |
| CFH 9/16 B | CFH 9/16 SB | - | - | - | 35 | 1580 | 680 |
| CFH 5/8 B | CFH 5/8 SB | - | - | - | 90 | 2480 | 955 |
| CFH 11/16B | CFH 11/16 SB | - | - | - | 90 | 2480 | 955 |
| CFH 3/4 B | CFH 3/4 SB | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
| CFH 7/8 B | CFH 7/8 SB | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
| CFH 1 B | CFH 1 SB | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
| CFH 1 1/8 B | CFH 1 1/8 SB | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
| CFH 1 1/4B | CFH 1 1/4 SB | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
| CFH 1 3/8B | CFH 1 3/8 SB | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
| CFH 1 1/2B | CFH 1 1/2 SB | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
| CFH 1 5/8 B | CFH 1 5/8 SB | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
| CFH 1 3/4 B | CFH 1 3/4 SB | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
| CFH 1 7/8 B | CFH 1 7/8 SB | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
| CFH 2 B | CFH 2 SB | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
| CFH 2 1/4B | CFH 2 1/4 SB | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
| CFH 2 1/2B | CFH 2 1/2 SB | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
| CFH 2 3/4 B | CFH 2 3/4 SB | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
| CFH 3 B | CFH 3 SB | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
| CFH 3 1/4 B | CFH 3 1/4 SB | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
| CFH 3 1/2B | CFH 3 1/2 SB | 11/16 | 1/8 | 1/4 | 5000 | 63250 | 22800 |
| CFH4B | CFH 4 SB | 3/4 | 1/8 | 1/4 | 5000 | 89540 | 29985 |
