Ürün ayrıntıları:
|
| İsim: | Flanş Muhafaza Ünitesi | Tip: | SS-UCFCPL204, SS-UCFCPL205, SS-UCFCPL206, SS-UCFCPL207, SS-UCFCPL208 |
|---|---|---|---|
| Ev materyalleri: | Plastik | Rulmanların Malzemesini Yerleştirin: | Paslanmaz Çelik AISI 440C, Paslanmaz Çelik 420 |
| Muhafaza tipi: | Flanş, 4 delikli | Boyut aralığı: | Metrik, Delik Çapı 20 mm'den 40 mm'ye |
| Standarda Uygunluk: | ISO, JIS, Kuzey Amerika Standardı | Uygulamalar: | gıda işleme, şişeleme ve paketleme makineleri, kimyasal işleme ve havuz ve deniz uygulamaları |
| Vurgulamak: | 2 cıvatalı plastik yastık bloğu,paslanmaz çelik 4 cıvatalı flanşlı yatak yuvaları,420 4 cıvatalı flanşlı yatak yuvaları |
||

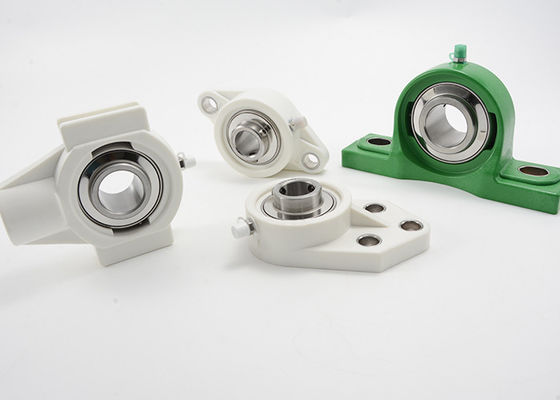

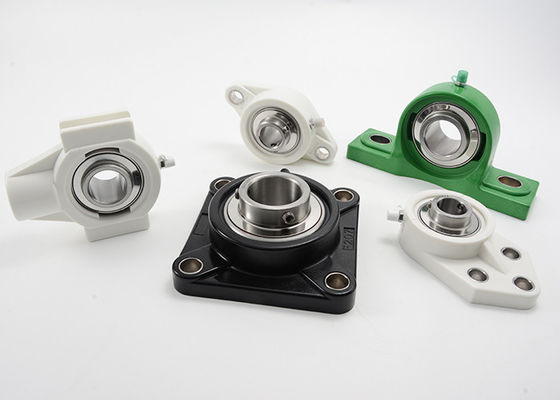

Flanşlı Yatak Ünitesi Plastik Yastık Blok 4 Cıvata SS-UCFCPL204 SS-UCFCPL205 SS-UCFCPL207
Flanşlı yatak üniteleri, büyük elektrikli makinelerin tasarımı, üretimi, montajı ve bakımında çok çeşitli avantajlar sunar.Uç kalkanların tasarımı önemli ölçüde basitleştirildi ve bu da büyük motor gövdelerinde gereken inşaat işlerinde önemli ölçüde azalmaya yol açtı.Oldukça gelişmiş tasarımları sayesinde bu rulman çözümlerinin bakımı son derece kolaydır.
Plastik Yastık Blokları, mühendislik sınıfı cam dolgulu PBT polyesterden yapılmıştır ve geleneksel dökme demir bloklarla tamamen değiştirilebilir.Bu bakım gerektirmeyen bloklar mükemmel mekanik dayanıma, sertliğe ve boyutsal kararlılığa sahiptir ve asla paslanmaz veya aşınmaz.Polimer Yastık blokları şu anda gıda işleme, şişeleme ve paketleme makineleri, kimyasal işleme, havuz ve denizcilik uygulamaları dahil olmak üzere birçok endüstride kullanılmaktadır.MOUETTE Yastık blokları, özel uygulamanıza en iyi şekilde uyması için çeşitli geçmeli yataklarla birlikte satın alınabilir.
Mevcut Malzemeler:
· 304 Paslanmaz bilyalı rulman, 304 Paslanmaz yatak ve bilyeler.
· 420 Paslanmaz bilyalı rulman, 420 Paslanmaz yatak ve bilyeler.
· 440 Paslanmaz bilyalı rulman, 440 Paslanmaz yatak ve bilyeler
Bu bakım gerektirmeyen plastik yastık blokları mükemmel mekanik dayanıma, sağlamlığa ve boyutsal kararlılığa sahiptir ve asla paslanmaz veya aşınmaz.Paslanmaz bilyalı rulman ile takıldığında, bugün sunulan herhangi bir monteli üniteye kıyasla üstün korozyon direnci sağlarlar.
Flanşlı Yatak Ünitesi Plastik Yastık Blok SS-UCFCPL200 Özellikler:
|
Rulman Ünitesi Parça No. |
Delik Çapı | boyut(mm) |
Konut Ağırlık (kg) |
Cıvata Boyutu |
||||||||||
| d | a | p | e |
i |
f |
N |
g | j |
k |
Bi |
S |
|||
| mm | ||||||||||||||
| SS-UCFCPL204 | 20 | 100 | 78 | 55.1 | 10 | 62 | 11 | 20.5 | 5 | 7 | 31 | 12.7 | 0.13 | M10 |
| SS-UCFCPL205 | 25 | 115 | 90 | 63.6 | 10 | 70 | 11 | 21 | 6 | 7 | 34.1 | 14.3 | 0.17 | M10 |
| SS-UCFCPL206 | 30 | 125 | 100 | 70.7 | 10 | 80 | 11 | 23 | 8 | 8 | 38.1 | 15.9 | 0.19 | M10 |
| SS-UCFCPL207 | 35 | 135 | 110 | 77.8 | 11 | 90 | 13 | 26 | 8 | 9 | 42.9 | 17.5 | 0.23 | M12 |
| SS-UCFCPL208 | 40 | 145 | 120 | 84.8 | 11 | 100 | 13 | 26 | 10 | 9 | 49.2 | 19 | 0,28 | M12 |
|
yük modu |
Yük değerleri(N) |
||||
| Tip | 204 | 205 | 206 | 207 | 208 |
|
|
15950 |
13000 |
18000 |
18500 |
19100 |
 |
10250 |
12150 |
17700 |
18500 |
19250 |
