Ürün ayrıntıları:
|
| İsim: | Tam Tamamlayıcı Silindirik Makaralı Rulman | Rulman Malzemesi: | Sertleştirilmiş Alaşımlı Rulman Çeliği 100Cr6, GCr15, AISI 52100 |
|---|---|---|---|
| İnç - Metrik: | Metrik | Delik Profili: | Düz (Silindirik Delik) |
| Silindir Sıra Sayısı: | tek sıra | ayrılabilir: | Numara |
| Tutucu veya Kafes: | Kafes yok, tam tamamlayıcı | Sızdırmazlık: | Mühür Yok, Açık |
| İç Gümrükleme: | C0-Orta | kesinlik: | Standart Hassasiyet veya Özelleştirilmiş |
| Vurgulamak: | NJG2318VH tam tamamlayıcı silindirik makaralı rulmanlar,NCF3024V tam tamamlayıcı silindirik makaralı rulmanlar,gcr15 tek sıralı rulman |
||

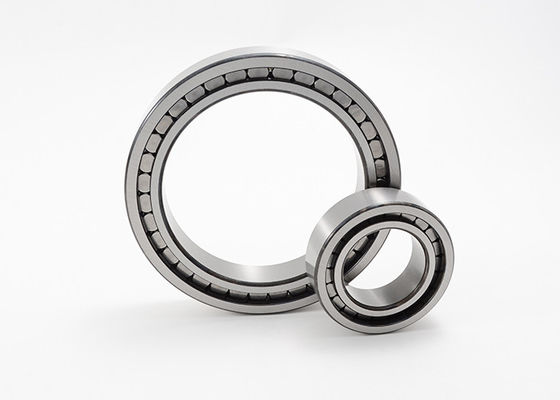

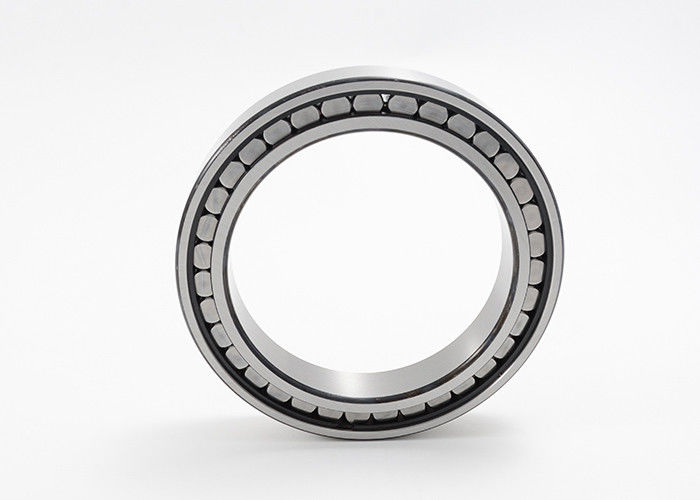

Tam Tamamlayıcı Silindirik Makaralı Rulman Tek Sıralı NJG2318VH NCF3024V
NJG tasarımı, NCF tasarımı ile tek sıralı tam bileşenli silindirik makaralı rulman
Tek sıralı tam donanımlı bir silindir rulman, sağlam bir dış ve iç bileziğe ve çok sayıda silindirik makaraya sahiptir.Bu silindirler, halkaların nervürleri arasında yönlendirilir.Kafes olmadığı için maksimum rulo sayısı kullanılabilir.Sonuç olarak, bu rulmanlar çok yüksek radyal yükleri destekleyebilir.Ancak maksimum hız, kafesli silindirik makaralı rulmanların hızından daha düşüktür.
Tek sıralı tam bileşenli silindirik makaralı rulmanlar da tek yöndeki eksenel kuvvetleri destekleyebilir.Destek yatağı olarak kullanılırlar.Destek yatakları, milin yuvaya göre tek yönde eksenel yer değiştirmesine izin verir.Şaft eksenel olarak diğer yönde bulunur.
Tek Sıralı Tam Tamamlayıcı Silindirik Makaralı Rulman NJG tasarımı, NCF tasarımı Özellikler:
| Rulman Kodu | boyutlar | Yığın | Temel Yük Değerlendirmesi | sınırlama | |||||||
| hız | |||||||||||
| d | D | B | rsmin | d1 | D1 | Ew, Fw | cr | kor | |||
| mm | kilogram | KN | rpm | ||||||||
| NJG2317VH | 85 | 180 | 60 | 3 | 118 | 149 | 107 | 7.4 | 480 | 600 | 1800 |
| NJG2318VH | 90 | 190 | 64 | 3 | 117.5 | 152 | 105.26 | 8.75 | 520 | 655 | 1800 |
| NJG2320VH | 100 | 215 | 73 | 3 | 136 | 176 | 122.82 | 13 | 655 | 830 | 1600 |
| NJG2322VH | 110 | 240 | 80 | 3 | 151 | 198 | 134.3 | 17.5 | 830 | 1060 | 1400 |
| NCF2924V | 120 | 165 | 27 | 1.5 | 136 | 149 | 154.3 | 1.73 | 172 | 290 | 2200 |
| NCF3024V | 120 | 180 | 46 | 2 | 139 | 160 | 167.6 | 3.8 | 290 | 430 | 1600 |
| NJG2324VH | 120 | 260 | 86 | 3 | 164.5 | 212.5 | 147.4 | 22.4 | 950 | 1220 | 1200 |
| NCF2926V | 130 | 180 | 30 | 1.5 | 147 | 161 | 167.1 | 2.36 | 204 | 360 | 1600 |
| NCF3026V | 130 | 200 | 52 | 1.5 | 149 | 175 | 183 | 5.8 | 413 | 620 | 1500 |
| NJG2326VH | 130 | 280 | 93 | 4 | 175 | 226 | 157.9 | 28.1 | 1100 | 1430 | 1000 |
| NCF2928V | 140 | 190 | 30 | 1.5 | 158 | 173 | 180 | 2.48 | 212 | 380 | 1500 |
| NCF3028V | 140 | 210 | 53 | 1.5 | 163 | 189 | 197 | 6.05 | 440 | 680 | 1300 |
| NJG2328VH | 140 | 300 | 102 | 4 | 187 | 241 | 168,45 | 35.5 | 1250 | 1630 | 1300 |
| NCF2930C | 150 | 210 | 36 | 2 | 169 | 189 | 196.4 | 3.92 | 290 | 500 | 1300 |
| NCF3030V | 150 | 225 | 56 | 2 | 170 | 198 | 206.8 | 7.35 | 455 | 710 | 1200 |
| NJG2330VH | 150 | 320 | 108 | 4 | 202 | 261 | 182.5 | 42.5 | 1500 | 2000 | 900 |
| NCF2932V | 160 | 220 | 36 | 2 | 180 | 200 | 205 | 4.3 | 300 | 540 | 1200 |
| NCF3032V | 160 | 240 | 60 | 1.1 | 185 | 215 | 224.8 | 9.1 | 520 | 800 | 1100 |
| NCF2934V | 170 | 230 | 36 | 2 | 191 | 210.5 | 215.5 | 4.3 | 310 | 570 | 1100 |
| NCF3034V | 170 | 260 | 67 | 1.1 | 198 | 232 | 242.9 | 12.5 | 670 | 1060 | 1000 |
| NJG2334VH | 170 | 360 | 120 | 4 | 225 | 294 | 203,55 | 59.5 | 1760 | 2400 | 800 |
| NCF2936V | 180 | 250 | 42 | 2 | 203 | 223 | 231.5 | 6.2 | 390 | 695 | 1000 |
| NCF3036V | 180 | 280 | 74 | 2.1 | 212 | 248 | 260.2 | 16.5 | 780 | 1250 | 900 |
| NCF2938V | 190 | 260 | 42 | 2 | 212 | 236 | 243.5 | 6.5 | 405 | 735 | 950 |
| NCF3038V | 190 | 290 | 75 | 2.1 | 222 | 258 | 269.8 | 17 | 800 | 1290 | 850 |
| NJG2338VH | 190 | 400 | 132 | 5 | 250 | 320 | 224.43 | 80.3 | 2080 | 2900 | 700 |
| NCF2940V | 200 | 280 | 48 | 2.1 | 226.5 | 253 | 2621.4 | 9.1 | 490 | 915 | 850 |
| NCF3040V | 200 | 310 | 82 | 2.1 | 237 | 275 | 287,8 | 21.5 | 915 | 1530 | 800 |
| NJG2340VH | 200 | 420 | 138 | 5 | 266 | 342 | 238.65 | 92 | 2320 | 3250 | 670 |
