Ürün ayrıntıları:
|
| İsim: | Çift Sıralı Tam Komple Silindirik Makaralı Rulman | Rulman Malzemesi: | Krom çelik 100Cr6 |
|---|---|---|---|
| delik tipi: | Silindirik (Düz Delik) | Satır sayısı: | 2 (Çift sıra) |
| Kafes: | Olmadan | Kaplama: | Olmadan |
| Yerleştirme özelliği, rulman dış bileziği: | Segman oluğu | Yeniden yağlama özelliği: | İle birlikte |
| Flanş sayısı, iç halka: | 2 | Flanş sayısı, dış halka: | 1 |
| Sızdırmazlık: | Her iki tarafta Temas Contası | Radyal iç boşluk: | CN veya Özelleştirilmiş |
| Vurgulamak: | NNF 5024 ADA-2LSV Hassas Makaralı Rulman,krom çift sıralı tam tamamlayıcı silindirik makaralı rulmanlar,çelik çift sıra tam tamamlayıcı silindirik makaralı rulmanlar |
||

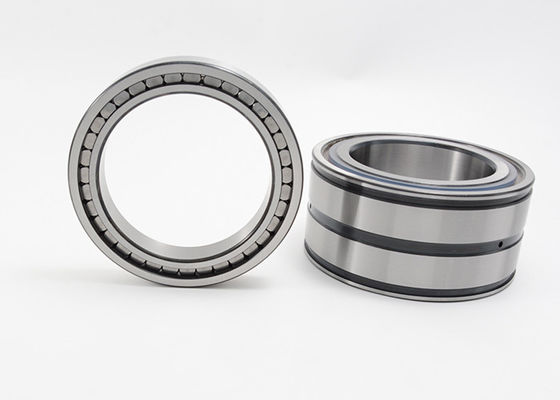

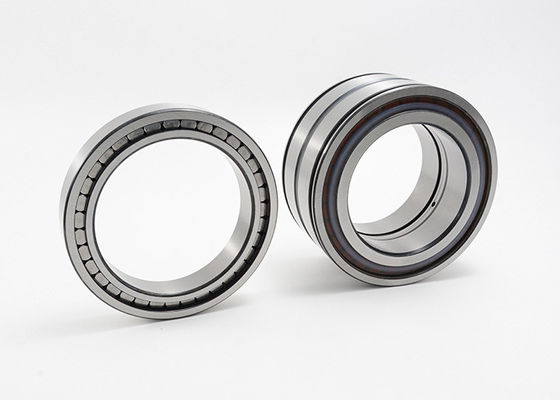

Çift Sıralı Tam Tamamlayıcı Silindirik Makaralı Rulman NNF 5024 ADA-2LSV
Çift sıralı tam tamamlayıcı silindirik makaralı rulmanlar, maksimum sayıda makara içerir ve bu nedenle orta hızlarla birlikte çok ağır radyal yükler için uygundur.İki parçalı iç halkada üç flanş ve dış halkada bir merkezi flanş bulunan NNF tasarımlı rulmanlar, mili her iki yönde eksenel olarak konumlandırabilir.Dış halkadaki iki segman oluğu montajı basitleştirir ve eksenel olarak yerden tasarruf sağlar.
Özellikler:
Uygulamalar:
Çift Sıralı Tam Tamamlayıcı Silindirik Makaralı Rulman NNF tasarımı Şartname Ayrıntıları:
| Rulman Kodu | boyutlar | Yığın | Temel Yük Değerlendirmesi | sınırlama | |||||||||
| hız | |||||||||||||
| d | D | B | C | rsmin | d1 | D1 | C1 | E | cr | kor | |||
| mm | kilogram | KN | rpm | ||||||||||
| NNF 5024 ADA-2LSV | 120 | 180 | 80 | 79 | 0.6 | 141 | 176 | 71.2 | 164 | 6.9 | 400 | 750 | 480 |
| NNC4924V | 120 | 165 | 45 | — | 1.1 | 139 | — | — | 153.55 | 2.95 | 242 | 480 | 1700 |
| NNF 5026 ADA-2LSV | 130 | 200 | 95 | 94 | 0.6 | 155 | 196 | 83.2 | 183.5 | 10.5 | 710 | 1220 | 450 |
| NNC4926V | 130 | 180 | 50 | — | 1.5 | 149 | — | — | 165.4 | 3.95 | 255 | 530 | 1600 |
| NNF 5028 ADA-2LSV | 140 | 210 | 95 | 94 | 0.6 | 167 | 206 | 83.2 | 195.5 | 11 | 600 | 1120 | 400 |
| NNC4928V | 140 | 190 | 50 | — | 1.5 | 160 | — | — | 175.9 | 4.2 | 265 | 570 | 1400 |
| NNF 5030 ADA-2LSV | 150 | 225 | 100 | 99 | 0.6 | 177 | 221 | 87.2 | 209 | 13.5 | 695 | 1290 | 380 |
| NNC4930V | 150 | 210 | 60 | — | 2 | 171 | — | — | 192,77 | 6.65 | 380 | 850 | 1300 |
| NNF 5032 ADA-2LSV | 160 | 240 | 109 | 108 | 0.6 | 191 | 236 | 95.2 | 222.55 | 16.5 | 720 | 1400 | 360 |
| NNC4932V | 160 | 220 | 60 | — | 2 | 184 | — | — | 206.16 | 7 | 446 | 915 | 1300 |
| NNF 5034 ADA-2LSV | 170 | 260 | 122 | 121 | 0.6 | 203 | 254 | 107.2 | 239 | 22.5 | 720 | 1400 | 360 |
| NNC4934V | 170 | 230 | 60 | — | 2 | 193 | — | — | 215.08 | 7.35 | 457 | 950 | 1200 |
| NNF 5036 ADA-2LSV | 180 | 280 | 136 | 135 | 0.6 | 220 | 274 | 118.2 | 259 | 30 | 1340 | 2500 | 300 |
| NNC4936V | 180 | 250 | 69 | — | 2 | 205 | — | — | 230.5 | 10.8 | 594 | 1220 | 1100 |
| NNF 5038 ADA-2LSV | 190 | 290 | 136 | 135 | 0.6 | 228 | 284 | 118.2 | 267,25 | 31.5 | 1370 | 2600 | 300 |
| NNC4938V | 190 | 260 | 69 | — | 2 | 215 | — | — | 240.7 | 11.2 | 605 | 1290 | 1100 |
| NNF 5040 ADA-2LSV | 200 | 310 | 150 | 149 | 0.6 | 245 | 304 | 128.2 | 284 | 42 | 1560 | 3050 | 280 |
| NNC4940V | 200 | 280 | 80 | — | 2.1 | 230 | — | — | 259.34 | 15.8 | 704 | 1500 | 1000 |
| NNF 5044 ADA-2LSV | 220 | 340 | 160 | 159 | 1 | 264 | 334 | 138.2 | 308.5 | 53.5 | 1610 | 3100 | 360 |
| NNC4944V | 220 | 300 | 80 | — | 2.1 | 248 | — | — | 276.52 | 17.2 | 737 | 1600 | 950 |
| NNF 5048 ADA-2LSV | 240 | 360 | 160 | 159 | 1 | 283 | 354 | 138.2 | 327.5 | 57.5 | 1680 | 3350 | 340 |
| NNC4948V | 240 | 320 | 80 | — | 2.1 | 270 | — | — | 299,46 | 18.5 | 781 | 1760 | 850 |
