Ürün ayrıntıları:
|
| İsim: | Tek Sıralı Silindirik Makaralı Rulman | Rulman tipi: | Silindirik Makaralı Rulman |
|---|---|---|---|
| delik: | C - Silindirik Delik | Malzeme: | Rulman Çeliği 100Cr6, GCr15, AISI 52100 |
| Fok: | Açık | Radyal Dahili Oyun: | Standart / Özelleştirilmiş |
| kafes tipi: | Çelik kafes veya Pirinç Kafes | Yuvarlanma Elemanı Sayısı: | tek sıra |
| Vurgulamak: | gcr15 silindirik delikli rulman,tek sıralı silindirik delikli rulman,N208E çelik makaralı rulman |
||

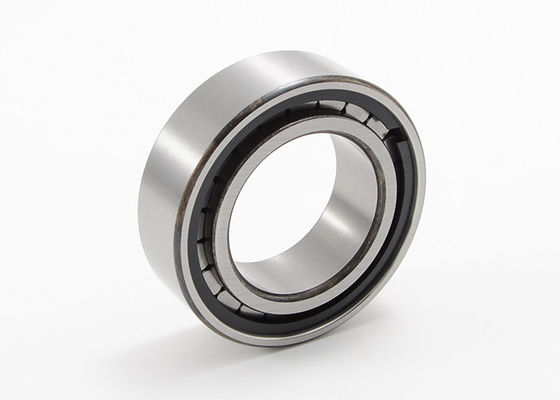

Tek Sıralı Silindirik Makaralı Rulman Düz Delik Çıkarılabilir Dış Halka N208E
Tek sıralı silindirik makaralı rulman, N tasarımı
Tek sıralı silindirik makaralı rulman, bir kafes içinde silindirik makaralara sahip yekpare bir iç ve dış halkadan oluşur.Bu kafes, silindir makaraları arasındaki teması önler, dolayısıyla bu rulman tipi, tam tamamlayıcı silindir makaralı rulmanlardan daha yüksek hızları destekleyebilir.Ayrıca kafesli tek sıralı silindirik makaralı rulmanlar çok rijittir ve yüksek radyal kuvvetleri kaldırabilirler.Bu rulmanların iç ve dış bilezikleri kolayca demonte edilebildiğinden montajları da oldukça kolaydır.
Uygulamalar:
Düz Delikli ve Çıkarılabilir Dış Halkalı Tek Sıralı Silindirik Makaralı Rulman N Tasarım Özellikleri:
| Rulman Kodu | boyutlar | Yığın | Temel Yük Değerleri | hız sınırlama | |||||||
| d | D | B | rsmin | d1 | D1 | Fw, ew | dinamik | statik | |||
| cr | kor | ||||||||||
| mm | kilogram | KN | rpm | ||||||||
| N203E | 17 | 40 | 12 | 0.6 | 25 | — | 35.1 | 0,068 | 17.6 | 14.6 | 18000 |
| N204E | 20 | 47 | 14 | 1 | 29.7 | — | 41.5 | 0,112 | 27.5 | 24.5 | 16000 |
| N205E | 25 | 52 | 15 | 1 | 34.7 | — | 46.5 | 0,135 | 29 | 27.5 | 15000 |
| N206E | 30 | 62 | 16 | 1 | 41.2 | — | 55.5 | 0,205 | 39 | 37.5 | 12000 |
| N207E | 35 | 72 | 17 | 1.1 | 41.8 | — | 64 | 0,301 | 50 | 50 | 10000 |
| N208E | 40 | 80 | 18 | 1.1 | 54 | — | 71.5 | 0,358 | 53 | 53 | 9000 |
| N209E | 45 | 85 | 19 | 1.1 | 59 | — | 76.5 | 0,434 | 61 | 63 | 8500 |
| N210E | 50 | 90 | 20 | 1.1 | 64 | — | 81.5 | 0,488 | 64 | 68 | 8000 |
| N211E | 55 | 100 | 21 | 1.5 | 70.8 | — | 90 | 0,668 | 83 | 95 | 7000 |
| N212E | 60 | 110 | 22 | 1.5 | 77.5 | — | 100 | 0,827 | 95 | 1.4 | 6300 |
| N213E | 65 | 120 | 23 | 1.5 | 84.4 | — | 108.5 | 1.05 | 108 | 120 | 6000 |
| N214E | 70 | 125 | 24 | 1.5 | 89.4 | — | 113.5 | 1.16 | 120 | 137 | 5300 |
| N215E | 75 | 130 | 25 | 1.5 | 94.3 | — | 118.5 | 1.29 | 132 | 156 | 5300 |
| N216E | 80 | 140 | 26 | 2 | 101 | — | 127.3 | 1.55 | 140 | 170 | 4800 |
| N217E | 85 | 150 | 28 | 2 | 107 | — | 136.5 | 1.92 | 163 | 193 | 4500 |
| N218E | 90 | 160 | 30 | 2 | 114 | — | 145 | 2.37 | 183 | 216 | 4300 |
| N219E | 95 | 170 | 32 | 2.1 | 120 | — | 154.5 | 2,89 | 220 | 265 | 3800 |
| N220E | 100 | 180 | 34 | 2.1 | 127 | — | 163 | 3.5 | 250 | 3.5 | 3800 |
| N221E | 105 | 190 | 36 | 2.1 | 134 | — | 173 | 4.63 | 260 | 320 | 5600 |
| N222E | 110 | 200 | 38 | 2.1 | 141 | — | 180.5 | 6.87 | 290 | 365 | 3400 |
| N224E | 120 | 215 | 40 | 2.1 | 153 | — | 195.5 | 5.67 | 335 | 415 | 3200 |
| N226E | 130 | 230 | 40 | 3 | 164 | — | 209,5 | 6.51 | 360 | 450 | 3000 |
| N232E | 160 | 290 | 48 | 3 | 206 | — | 259 | 14.6 | 500 | 670 | 4300 |
