Ürün ayrıntıları:
|
| İsim: | Tek Sıralı Silindirik Makaralı Rulmanlar | delik tipi: | Silindirik Delik |
|---|---|---|---|
| kafes tipi: | PA66'dan yapılmış çelik kafes / İşlenmiş Pirinç Kafes / Plastik Kalıplı Kafes | Rulman Malzemesi: | 100Cr6, GCr15, AISI 52100 |
| Ölçüm sistemi: | metrik seri | Dönen eleman sıralarının sayısı: | 1 (Tek sıralı tasarım) |
| kesinlik: | Standart Hassasiyet | Diğer özellikler: | Tek Sıralı, sabit olmayan yatak, dış bilezikte 0 nervür, iç bilezikte 2 nervür |
| Vurgulamak: | N310E Hassas Makaralı Rulman,N320E Hassas Makaralı Rulman,silindirik makaralı olmayan yerleştirme |
||

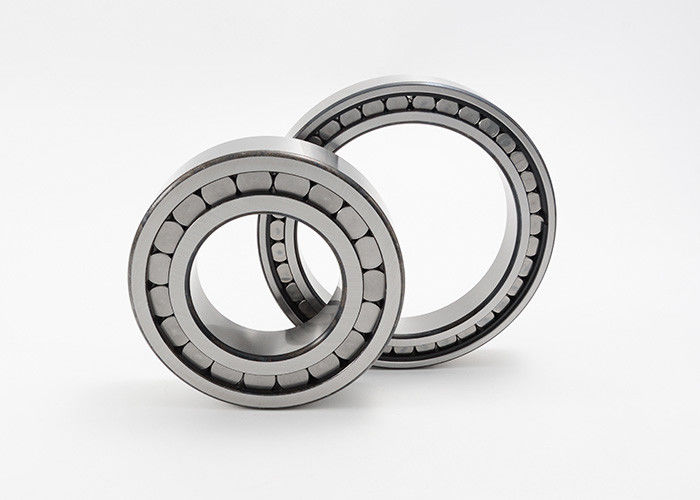

Çıkarılabilir Dış Halkalı Tek Sıralı Silindirik Makaralı Rulman N310E N320E
Silindirik makaralı rulman, kafesli, tek sıralı, sabit olmayan yatak, dış bilezikte 0 nervür, iç bilezikte 2 nervür, tip N3
Tek sıralı silindirik makaralı rulman, bir kafes içinde silindirik makaralara sahip yekpare bir iç ve dış halkadan oluşur.Bu kafes, silindir makaraları arasındaki teması önler, dolayısıyla bu rulman tipi, tam tamamlayıcı silindir makaralı rulmanlardan daha yüksek hızları destekleyebilir.Ayrıca kafesli tek sıralı silindirik makaralı rulmanlar çok rijittir ve yüksek radyal kuvvetleri kaldırabilirler.Bu rulmanların iç ve dış bilezikleri kolayca demonte edilebildiğinden montajları da oldukça kolaydır.
Tek sıralı silindirik makaralı rulmanların uygulamaları arasında dişli kutuları, tarım makineleri, pompalar, kompresörler ve elektrik motorları bulunur.
Çıkarılabilir Dış Halkalı Tek Sıralı Silindirik Makaralı Rulman N3 Serisi Ayrıntılar:
| Rulman Kodu | boyutlar | Yığın | Temel Yük Değerleri | hız sınırlama | |||||||
| d | D | B | rsmin | d1 | D1 | Fw, ew | dinamik | statik | |||
| cr | kor | ||||||||||
| mm | kilogram | KN | rpm | ||||||||
| N303E | 17 | 47 | 14 | 1 | 27.7 | — | 40.2 | 0,124 | 25.5 | 21.2 | 16000 |
| N304E | 20 | 52 | 15 | 1.1 | 31.2 | — | 45.5 | 0,16 | 31.5 | 27 | 14000 |
| N305E | 25 | 62 | 17 | 1.1 | 38.1 | — | 54 | 0,242 | 41.5 | 37.5 | 12000 |
| N306E | 30 | 72 | 19 | 1.1 | 45 | — | 62.5 | 0,366 | 51 | 48 | 10000 |
| N307E | 35 | 80 | 21 | 1.5 | 51 | — | 70.2 | 0,486 | 64 | 63 | 9000 |
| N308E | 40 | 90 | 23 | 1.5 | 57.5 | — | 80 | 0,656 | 81.5 | 78 | 7500 |
| N309E | 45 | 100 | 25 | 1.5 | 64.4 | — | 88.5 | 0,891 | 98 | 100 | 6700 |
| N310E | 50 | 110 | 27 | 2 | 71.2 | — | 97 | 1.16 | 110 | 114 | 6300 |
| N311E | 55 | 120 | 29 | 2 | 77.5 | — | 106.5 | 1.48 | 134 | 140 | 5600 |
| N312E | 60 | 130 | 31 | 2.1 | 84.3 | — | 115 | 1.84 | 150 | 156 | 5000 |
| N313E | 65 | 140 | 33 | 2.1 | 90.5 | — | 124.5 | 2.28 | 180 | 190 | 4800 |
| N314E | 70 | 150 | 35 | 2.1 | 97.3 | — | 133 | 2,79 | 204 | 220 | 4500 |
| N315E | 75 | 160 | 37 | 2.1 | 104 | — | 143 | 3.34 | 240 | 265 | 4000 |
| N317E | 85 | 180 | 41 | 3 | 117 | — | 160 | 5.3 | 290 | 325 | 5600 |
| N318E | 90 | 190 | 43 | 3 | 124 | — | 169.5 | 6.19 | 315 | 345 | 5300 |
| N319E | 95 | 200 | 45 | 3 | 132 | — | 177,5 | 7.04 | 335 | 380 | 5300 |
| N320E | 100 | 215 | 47 | 3 | 139 | — | 191.5 | 8.75 | 380 | 425 | 5000 |
| N321E | 105 | 225 | 49 | 2.1 | 145 | — | 201 | 8.65 | 480 | 500 | 3800 |
| N322E | 110 | 240 | 50 | 3 | 155 | — | 211 | 11.7 | 440 | 510 | 4800 |
| N324E | 120 | 260 | 55 | 3 | 168 | — | 230 | 15.1 | 520 | 600 | 4500 |
| N326E | 130 | 280 | 58 | 4 | 181 | — | 247 | 18.4 | 610 | 720 | 4300 |
| N232E | 160 | 290 | 48 | 3 | 206 | — | 259 | 14.6 | 500 | 670 | 4300 |
| N334E | 170 | 360 | 72 | 4 | 236 | — | 318 | 37.9 | 965 | 1220 | 3000 |
