Ürün ayrıntıları:
|
| İsim: | Tek Sıralı Silindirik Makaralı Rulmanlar | Delik Profili: | dümdüz |
|---|---|---|---|
| Kafes Malzemesi: | Çelik Kafes / Plastik Kalıplı Kafes / İşlenmiş Pirinç Kafes | Rulman Malzemesi: | Rulman Çeliği 100Cr6, GCr15, AISI 52100 |
| Silindir Sıra Sayısı: | tek sıra | Hassasiyet Sınıfı: | RBEC 1 / ISO P0 |
| ayrılabilir: | İç Halka - Tek Taraf | Diğer özellikler: | High Capacity | Yüksek Kapasite | 1 Rib Inner Ring | 1 Dişli İç Halka | |
| Vurgulamak: | NJ2207E Hassas Makaralı Rulman,tek sıralı sızdırmaz silindirik makaralı rulmanlar,sızdırmaz silindirik makaralı rulmanlar Düz Geçişli |
||

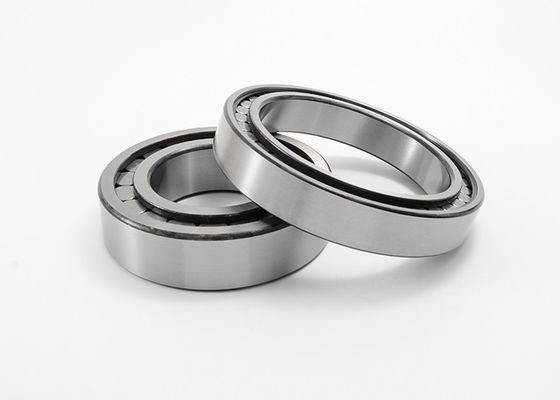

Silindirik Makaralı Rulman Tek Sıralı Düz Delik Çıkarılabilir İç Halka NJ2207E
NJ tasarımlı tek sıralı silindirik makaralı rulman

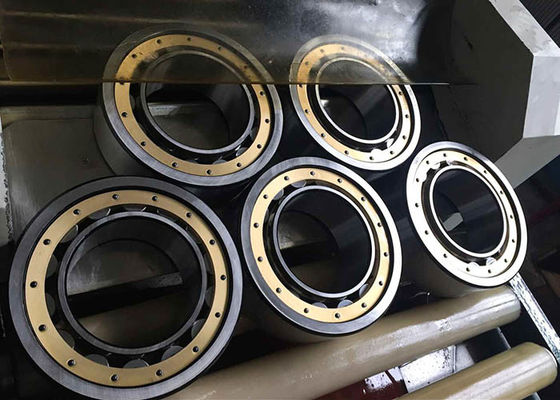

Çelik Kafes, İşlenmiş Pirinç Kafes veya Plastik Kalıplı Kafes PA66 Malzemesi;RBEC 1 |ISO P0;Tek Sıra;İç Halka - Tek Taraftan Ayrılabilir;Snap Halkası Yok;yeniden yağlanabilir;C0-Orta İç Boşluk;Avans
NJ tasarımına sahip tek sıralı silindirik bir rulman, bir kafes içinde silindirik makaralara sahip yekpare bir iç ve dış halkadan oluşur.Dış halkada iki rijit nervür bulunurken, iç halkada bir rijit nervür bulunur.Sonuç olarak, NJ rulmanlar tek yönde eksenel kuvvetlerin yanı sıra radyal kuvvetleri de destekleyebilir.Bu yatak tipi destek yatağı olarak kullanılır.Destek yatakları, milin yuvaya göre tek yönde eksenel yer değiştirmesine izin verir.Şaft eksenel olarak diğer yönde bulunur.NJ yatakları, HJ açılı halkalarla (ayrı satılır) birleştirilerek sabit yatak olarak da kullanılabilir.Yerleştirme yatakları, bir mili her iki yönde eksenel olarak konumlandırmak için kullanılır.
Ana Özellikler:
Tek Sıralı Tam Silindirik Makaralı Rulman Düz Delikli Çıkarılabilir İç Halka Özellikler:
| Rulman Kodu | boyutlar | Yığın | Temel Yük Değerleri | Sınırlama Hızı | |||||||
| d | D | B | rsmin | d1 | D1 | Fw, ew | dinamik | statik | |||
| cr | kor | ||||||||||
| mm | kilogram | KN | rpm | ||||||||
| NJ2203E | 17 | 40 | 16 | 0.6 | — | 32.4 | 22.1 | 0,053 | 24 | 22 | 18000 |
| NJ2204E | 20 | 47 | 18 | 1 | — | 38.8 | 26.5 | 0,15 | 32.5 | 31 | 16000 |
| NJ2205E | 25 | 52 | 18 | 1 | — | 43.8 | 31.5 | 0,169 | 34.5 | 34.5 | 15000 |
| NJ2206E | 30 | 62 | 20 | 1 | — | 52.5 | 37.5 | 0,261 | 49 | 50 | 12000 |
| NJ2207E | 35 | 72 | 23 | 1.1 | — | 60.7 | 44 | 0,416 | 42 | 65.5 | 10000 |
| NJ2208E | 40 | 80 | 23 | 1.1 | — | 67.9 | 49.5 | 0,504 | 71 | 75 | 9000 |
| NJ2209E | 45 | 85 | 23 | 1.1 | — | 73 | 54.5 | 0,544 | 73.5 | 81.5 | 8500 |
| NJ2210E | 50 | 90 | 23 | 1.1 | — | 78 | 59.5 | 0,586 | 78 | 88 | 8000 |
| NJ2211E | 55 | 100 | 25 | 1.5 | — | 86.3 | 66 | 0,812 | 98 | 118 | 7000 |
| NJ2212E | 60 | 110 | 28 | 1.5 | — | 95.7 | 72 | 1.1 | 129 | 153 | 6300 |
| NJ2213E | 65 | 120 | 31 | 1.5 | — | 104 | 78.5 | 1.46 | 150 | 183 | 5600 |
| NJ2214E | 70 | 125 | 31 | 1.5 | — | 109 | 83.5 | 1.55 | 156 | 196 | 5300 |
| NJ2215E | 75 | 130 | 31 | 1.5 | — | 114 | 88.5 | 1.64 | 163 | 208 | 5300 |
| NJ2216E | 80 | 140 | 33 | 2 | — | 123 | 95.3 | 2.05 | 186 | 245 | 4800 |
| NJ2217E | 85 | 150 | 36 | 2 | — | 131 | 100.5 | 2,55 | 215 | 275 | 4500 |
| NJ2218E | 90 | 160 | 40 | 2 | — | 140 | 107 | 3.23 | 240 | 315 | 4300 |
| NJ2219E | 95 | 170 | 43 | 2.1 | — | 149 | 112.5 | 3,98 | 285 | 375 | 3800 |
| NJ2220E | 100 | 180 | 46 | 2.1 | — | 157 | 119 | 4.85 | 335 | 440 | 3800 |
| NJ2222E | 110 | 200 | 53 | 2.1 | — | 174 | 132.5 | 6.89 | 380 | 520 | 3400 |
| NJ2224E | 120 | 215 | 58 | 2.1 | — | 188 | 143.5 | 8.54 | 450 | 610 | 3200 |
| NJ2226E | 130 | 230 | 64 | 3 | — | 202 | 153.5 | 10.6 | 530 | 735 | 3000 |
| NJ2228E | 140 | 250 | 68 | 3 | — | 217 | 169 | 14.7 | 570 | 830 | 4500 |
| NJ2230E | 150 | 270 | 73 | 3 | — | 234 | 182 | 18.7 | 655 | 980 | 4300 |
| NJ2232E | 160 | 290 | 80 | 3 | — | 252 | 193 | 23.5 | 800 | 1180 | 3800 |
| NJ2234E | 170 | 310 | 86 | 4 | — | 270 | 205 | 35.7 | 950 | 1400 | 3200 |
| NJ2236E | 180 | 320 | 86 | 4 | — | 280 | 215 | 30.9 | 1000 | 1500 | 3200 |
| NJ2248EX | 240 | 440 | 120 | 4 | — | 365 | 295 | 82.8 | 1830 | 2800 | 2400 |
| NJ2252E | 260 | 480 | 130 | 5 | — | 397 | 320 | 112 | 2160 | 3350 | 2200 |
